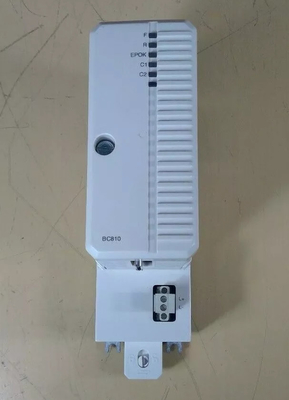

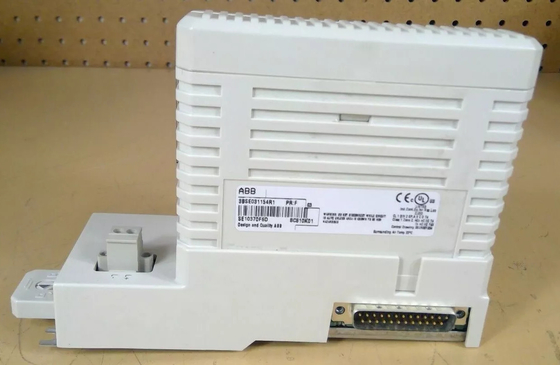

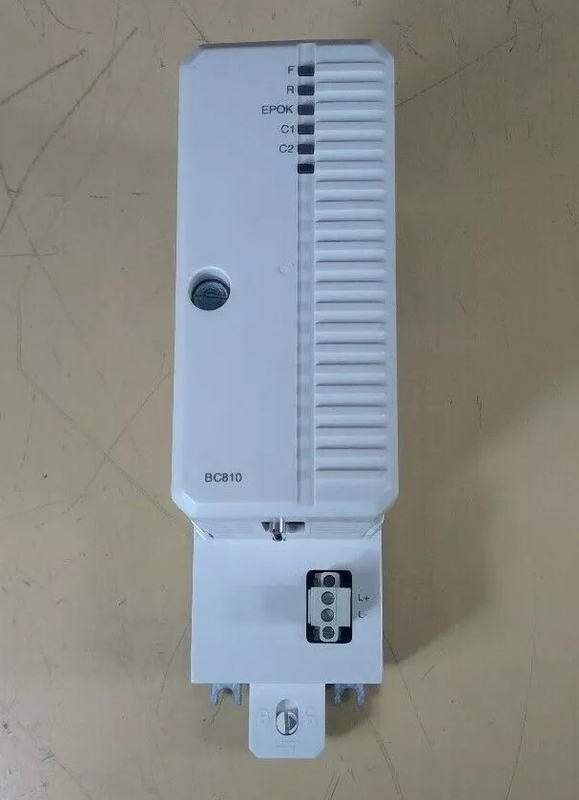

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX 버스 상호 연결 장치

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX 버스 상호 연결 장치

제품 세부 사항:

설명:

BC810 단위는 두 가지 기본 부분으로 구성됩니다: 기본판 (TP857) 및 전원 공급 / 로직 보드. 기본판은 CEX-Bus 및 외부 전원 연결 장치가있는 곳입니다.그것은 주택의 금속 부분을 통해 DIN-레일에 땅보드 또한 외부 전력 투표 다이오드 및 피지 수송. 전력 공급 및 로직 보드에는 +3.3 V 변환기, 로직, CEX-버스 상호 연결을 위한 드라이버,그리고 상호 연결 케이블의 커넥터BC810은 PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 및 PM891과 함께 사용할 수 있습니다.

서로 연결된 두 개의 BC810 및 주요/보증 CPU 쌍을 가진 완전히 불필요한 시스템에서, BC810은 CEX 트래픽을 방해하지 않고 CPU 베이스플릿의 온라인 교체를 지원합니다.BC810을 교체해야 하는 경우, 연결 된 CEX 세그먼트에 대한 모든 트래픽이 중단됩니다. CEX-Bus는 통신 인터페이스 단위로 탑재 된 통신 포트를 확장하는 데 사용됩니다.또한 CEX-Bus에서 불필요한 통신 인터페이스를 사용할 수 있습니다..

CEX 버스 상호 연결 장치 BC810는 CEX 버스를 별개의 세그먼트로 나누면서 CEX 버스의 사용성을 높이기 위해 사용됩니다.이것은 불필요한 통신 인터페이스가있는 시스템의 가용성을 향상시킵니다.. BC810K02는 PLC 내부의 CPU 수가 최소 2개 이상인冗余 설계를 가지고 있다. 이 설계는 시스템의 신뢰성과 안정성을 보장한다. 왜냐하면 하나의 CPU가 고장 났을 경우에도다른 CPU는 계속 실행하고 프로그램의 정상적인 실행을 보장 할 수 있습니다.

협동 처리: 여러 CPU의 기능은 프로그램에서 논리적 연산, 수학적 연산, 통신 기능 등을 공유하는 것입니다. 즉 협동 처리입니다.두 CPU는 각각 같은 프로그램을 실행 한 번 그리고 결과를 비교. 결과가 일관성있는 경우, 그들은 출력됩니다. 만약 그들이 일관성이 없다면, 결과 중 하나가 출력 (일반적으로 출력 또는 종료) 으로 선택됩니다. 프로세서 회로에서,서로 다른 두 개의 오시레이터가 있습니다.. 다른 당사자가 특정 사이클에서 실행되지 않는 것을 감지하면 CPU는 특정 상태에 들어갈 것입니다.

펌웨어 (firmware) 는 두 오시레이터의 정확성을 초마다 검사합니다. 하드웨어 및 펌웨어 감시 시계 (watchdog clock) 는 PLC의 활동과 사용자 논리의 실행 시간을 검사합니다.순서 확인은 CPU 운영 체제의 다른 부분의 실행을 모니터링플래시 메모리와 RAM을 포함한 모든 정적 메모리 영역은 순환적 과잉 코드 (CRC) 및 이중 코드 실행을 사용하여 확인됩니다.동적 메모리 영역은 이중 코드 실행에 의해 보호되고 주기적으로 확인됩니다.

데이터 시트 링크:

ABB BC810K02 3BSE031155R1.pdf
