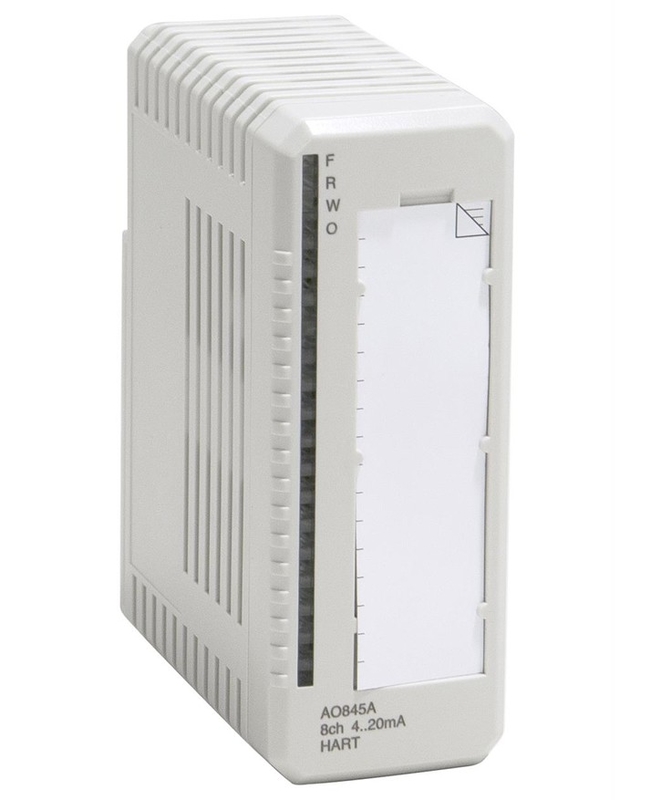

ABB AO845A 3BSE045584R1 아날로그 출력 모듈 S/R HART 8 채널 모듈

ABB AO845A 3BSE045584R1 아날로그 출력 모듈 S/R HART 8 채널 모듈

제품 세부 사항:

설명:

외부 채널 오류는 출력 회로에 공급 전압이 너무 낮으면 (활동 채널에서만) 보고됩니다.또는 출력 전류가 출력 설정 값과 출력 설정 값 > 1 mA (오픈 회로) 보다 작습니다..

내장 채널 오류는 출력 회로가 올바른 전류 값을 줄 수 없는 경우 보고된다. 과잉 쌍에서 모듈은 ModuleBus 마스터에 의해 오류 상태로 명령된다.

ABB AO845A 3BSE045584R1 아날로그 출력 부하 또는 단일 1 × 8 ch HART. 4..20 mA, 12 비트, 0.1%, RLmax 750 오hm, 등급 격리. 50 V. 고급 탑재 진단. 모듈 종료 단위 TU810, TU812를 사용하십시오.,TU814, TU830, TU833, TU842, TU843. ABB S800 I/O는 포괄적인, distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA는 ABB DCS 시스템의 중요한 부분인 디지털 출력 모듈입니다. 프로세스 제어, 자산 최적화, 안전, 보안,데이터 관리 및 시각화. 그것은 매우 사용자 정의 가능하며 모든 유형의 응용 프로그램의 요구를 충족 할 수 있습니다. ABB 800XA와 함께, 당신은 당신의 프로세스 제어, 자산 최적화, 안전,보안, 데이터 관리 및 시각화 모두 관리됩니다. AO845/AO845A 3BSE045584R1 아날로그 출력 모듈은 뛰어난 성능을 제공합니다.가장 까다로운 애플리케이션에 대한 신뢰성과 유연성ABB 800XA는 신뢰할 수 있고 정확하고 사용하기 쉬운 디지털 출력 모듈을 찾는 모든 산업에 완벽한 선택입니다.

단일 또는 과잉 애플리케이션을 위한 AO845A/AO845 아날로그 출력 모듈은 8개의 단극적 아날로그 출력 채널을 가지고 있습니다. 모듈은 자기 진단 주기를 수행합니다.모듈은 HART 통과 기능을 가지고 있습니다. 포인트에서 포인트 통신만 지원됩니다. HART 통신에 사용되는 채널에서 출력 필터가 활성화되어야합니다. 단일 응용 프로그램에 5 가지 다른 유형의 MTU를 사용할 수 있습니다.TU830/ TU833 확장 MTU 및 TU810 (또는 TU814) 컴팩트 MTU는 추가 단말 없이 장치에 케이블 연결을 가능하게 합니다.. TU812 컴팩트 MTU는 프로세스에 연결하기 위해 D-Sub 25 핀 (남자) 커넥터를 가지고 있습니다. 과잉 응용 프로그램에는 세 가지 유형의 MTU가 있습니다.수평 DIN 레일에 장착하기 위한 TU842/TU852 및 수직 DIN 레일에 장착하기 위한 TU843HART가 사용되면 프로세스 연결을 위해 보호된 필드 케이블이 필요합니다.

AO845A는 S800 I/O 가족에 속한다. S800 I/O는 필드버스 통신 인터페이스 CI801 및 I/O 모듈이 컴팩트형 단말기에 장착되어 있다.S800 I/O는 Advant Fieldbus 100 (AF100) 를 통해 수많은 컨트롤러와 통신하는 모듈형 I/O로 배포됩니다.S800 I/O는 I/O 모듈과 프로세스 케이블을 쉽게 설치합니다.그것은 매우 모듈화되고 유연하므로 I / O 모듈은 많은 응용 프로그램에 맞게 결합 될 수 있습니다.S800 I/O는 대부분의 요구 사항에 맞게 많은 구성으로 장착될 수 있습니다.

데이터 시트 링크:

ABB AO845A 3BSE045584R1.pdf
