ABB PM860K01 3BSE018100R1 프로세서 유닛 키트 AC 800M PLC 모듈

ABB PM860K01 3BSE018100R1 프로세서 유닛 키트 AC 800M PLC 모듈

제품 세부 사항:

설명:

AC800M 컨트롤러는 CPU, 통신 모듈, 전원 모듈 및 다양한 액세서리를 포함한 일련의 가이드웨이 장착 모듈입니다. 선택할 수있는 여러 CPU 모듈이 있습니다.각기 다른 처리능력으로각 CPU 모듈은 다른 컨트롤러와 통신하기 위해 두 개의 이더넷 포트를 갖추고 있습니다.또한 CPU와 프로그래밍/디버깅 도구 사이의 포인트-투-포인트 통신을 위해 두 개의 RS-232C 포트가 있습니다., 그리고 제3자 시스템과 장치.

PM860K01은 산업 프로세스의 고성능 제어 및 모니터링을 위해 설계된 강력한 프로세스 관리 모듈이며 데이터 처리 및 통신에 대한 고급 기능을 제공합니다.PM860K01은 일반적으로 다양한 디지털 및 아날로그 입력 및 출력을 지원합니다., 센서, 액추에이터 및 기타 제어 구성 요소와 같은 수많은 현장 장치와 통합 할 수 있습니다. PM860K01은 -20 °C에서 +60 °C의 온도 범위 내에서 효과적으로 작동합니다.다양한 산업 환경에 적합합니다.PM860K01 모듈은 일반적으로 DIN 레일 또는 제어 캐비닛에 장착되어 ABB 자동화 시스템에 쉽게 통합됩니다.

PM860K01은 Modbus, Ethernet 및 기타 프로토콜과 같은 표준 산업 통신 프로토콜을 지원하며 ABB 제어 시스템 및 타사 장치와 원활한 연결을 보장합니다.PM860K01 보드는 마이크로프로세서와 RAM 메모리를 포함, 실시간 시계, LED 표시기, INIT 누르기 버튼 및 컴팩트 플래시 인터페이스. ABB 3BSE018100R1 PM860K01은 프로세서 유닛 키트 (PUK) 이다.ABB의 AC 800M 제어 시스템의 핵심 부품입니다.PUK는 I / O 모듈, 통신 모듈 및 운영자 단말기와 같은 시스템의 모든 다른 장치를 제어하고 모니터링하는 데 책임이 있습니다.

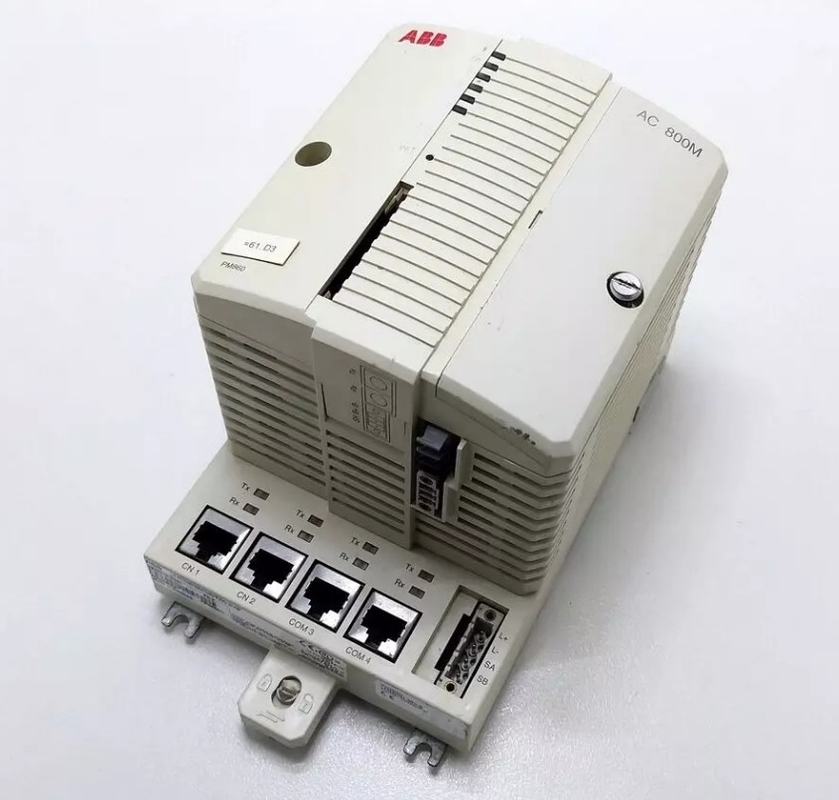

PM860A 컨트롤러 베이스에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 시리즈 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모?? 제어 신호를 가진 RS-232C 포트입니다., 다른 왼쪽 (COM4) 은 분리되어 구성 도구를 연결하는 데 사용됩니다. CPU 보드는 마이크로 프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼을 포함합니다.,그리고 컴팩트 플래시 인터페이스. 독특한 슬라이드 및 잠금 메커니즘을 사용하여 간단한 DIN 레일 고정 / 분리 절차.모든 헤더는 각 CPU에 하드웨어 정체성을 제공하는 고유의 이더넷 주소를 갖추고 있습니다주소는 TP830 헤더에 부착된 이더넷 주소 라벨에서 찾을 수 있습니다.

데이터 시트 링크:

ABB PM860K01 3BSE018100R1.pdf
