| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20CP3484 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 원형 |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20CP3484 |
|---|---|---|---|
| 상품 종류: | CPU 모듈 | ID 코드: | 0x23A6 |
| 내부 입출력: | 0.6 Ｗ | 입력 전압: | 24 VDC -15% / +20% |
| 차원: | 200*99*85 밀리미터 | 보증: | 1년이요 |
| 강조하다: | B&R X20 시스템 PLC CPU 모듈,X20CP3484 B&R,B&R X20 PLC CPU 모듈 |
||

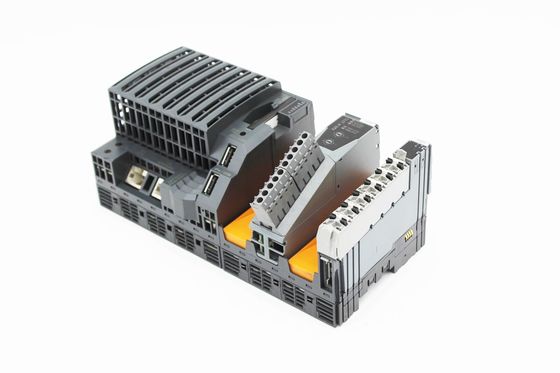

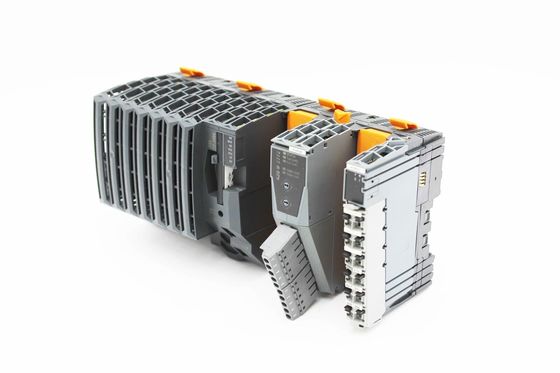

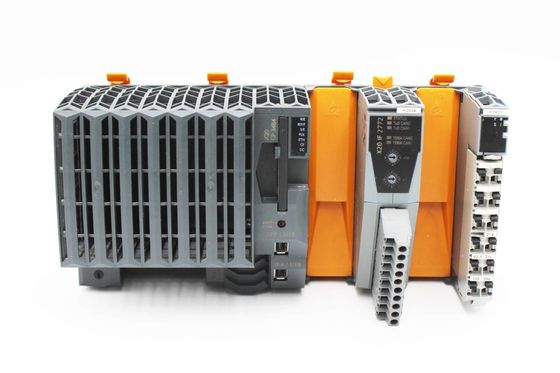

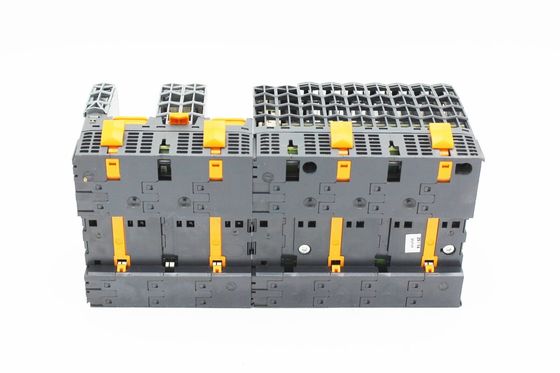

X20CP3484
X20CP3484는 가장 작은 그 X20 시스템을 위한 셀러론 기반을 둔 CPU입니다. 그러나, 800 우리의 그것의 최단 순환 주기는 여전히 그것의 전원을 나타냅니다. 기본 특성은 더 큰 종류의 그것들과 같습니다.
이더넷과 USB는 탑승합니다. 게다가 CPU는 실시간 통신을 위한 파워 링크 연결을 가지고 있습니다. 추가적 인터페이스 모듈을 위한 세개의 다목적 슬롯이 또한 있습니다.
CPU 모델들 X20CP3484와 X20CP3484-1은 SDRAM 사이즈의 단지 차이가 있습니다.
| 인터페이스 | 1x RS232, 1x 이더넷, 1x 파워 링크 V1/V2, 2x USB, 1x X2X 링크 |
| 시스템 모듈 | CPU |
| B&R ID 코드 | 0x23A6 |
| 냉각 | 팬없이 |
| 상태 표시기 | 시피유 기능, 과온, 이더넷, 파워 링크, 콤팩트플래시, 배터리 |
| 진단 | |
| 배터리 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 시피유 기능 | 예, LED 상태 표시기를 사용하기 |
| 콤팩트플래시 | 예, LED 상태 표시기를 사용하기 |
| 이더넷 | 예, LED 상태 표시기를 사용하기 |
| 파워 링크 | 예, LED 상태 표시기를 사용하기 |
| 과온 | 예, LED 상태 표시기를 사용하기 |
| 진단 - 팬 | - |
| 지원 | |
| ACOPOS 지원 | 예 |
| 시각적인 성분 지원 | 예 |
| 메모리 카드, 인터페이스 모듈과 USB 없는 소비 전력 | 10.5 Ｗ |
| X2X 연결과 입출력 전원 공급기의 내부 전원 소비 | |
| 버스 | 1.42 Ｗ |
| 내부 입출력 | 0.6 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 전기적분리 | |
| IF1 - IF2 | 예 |
| IF1 - IF3 | 예 |
| IF1 - IF4 | 부정 |
| IF1 - IF5 | 부정 |
| IF1 - IF6 | 예 |
| IF2 - IF4 | 예 |
| IF2 - IF5 | 예 |
| IF3 - IF4 | 예 |
| IF3 - IF5 | 예 |
| IF4 - IF5 | 부정 |
| IF4 - IF6 | 예 |
| IF5 - IF6 | 예 |
| PLC - IF1 | 부정 |
| PLC - IF2 | 예 |
| PLC - IF3 | 예 |
| PLC - IF4 | 부정 |
| PLC - IF5 | 부정 |
| PLC - IF6 | 예 |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 입력전류 | 맥스. 2.2 A |
| 퓨즈 | 통합되었고 대체될 수 없습니다 |
| 봉 플러스 보호 | 예 |
| 공칭출력 전원 | 7 Ｗ |
| 병렬 연결 | 예 |
| 여분 연산 | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 퓨즈 | 필요한 라인 퓨즈 : 맥스. 한 10, 지연형 |
| 명목상의 출력 전압 | 24 VDC |
| 허용할 수 있는 접촉 부하 | 10 A |
| 상태 표시기 | 상태, 모듈 상태, RS232 데이터 전송을 운영한 과부담 |
| 진단 | |
| RS232 데이터 전송 | 예, LED 상태 표시기를 사용하기 |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 과부담 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 전기적분리 | |
| 입출력은 공급합니다 - 입출력 전원 공급기 | 부정 |
| CPU/X2X 연결은 공급합니다 - CPU/X2X 연결 전원 공급기 | 예 |
| 콤팩트플래시 슬롯 | 1 |
| 실시간 클록 | 불 휘발성의, 결의안 1 Ｓ, 25' Ｃ에 있는 20 ppm 정확도에 대한 -20 |
| FPU | 예 |
| 프로세서 | |
| 타입 | (적합한) 셀러론 266 |
| L2 캐시 | - |
| 데이터와 프로그램 코드를 위한 L1 캐시 | 2x 16 kB |
| 인테그라테드 입출력 프로세서 | 배경에서 프로세스 입출력 데이터 포인트 |
| 모듈 인터페이스 슬롯 | 3 |
| 레만트 변수 | 맥스. 64 kB |
| 최단 태스크 클래스 순환 주기 | 800 우리 |
| 전형적 명령 수행 주기 | 0.007 우리 |
| 자료 완충 | |
| 전지 감시기 | 예 |
| 리튬 배터리 | 적어도 3 |
| 표준 메모리 | |
| RAM | 32 MB SDRAM |
| 사용자 RAM | 1 MB SRAM |
| 인터페이스 IF1 | |
| 타입 | RS232 |
| 변동 | 12 핀 단자 블록 TB12 를 경유하는 연결 |
| 전송 속도 | 맥스. 115.2 kbit / Ｓ |
| 인터페이스 IF2 | |
| 타입 | 이더넷 |
| 변동 | 보호해야 하는 RJ45 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 10/100 메가비트 / Ｓ |
| 인터페이스 IF3 | |
| 필드버스 | 파워 링크 V1/V2 |
| 타입 | 100BASE-T (ANSI / IEEE 802.3) |
| 변동 | 보호해야 하는 RJ45 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 100 메가비트 / Ｓ |
| 인터페이스 IF4 | |
| 타입 | USB 1.1 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.5 A |
| 인터페이스 IF5 | |
| 타입 | USB 1.1 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.5 A |
| 인터페이스 IF6 | |
| 타입 | X2X 링크 마스터 |
| 양 | 1 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | 0 내지 55' Ｃ |
| 수직 장착 배향 | 0 내지 50' Ｃ |
| 부담 경감 | - |
| 저장 | -25 내지 70' Ｃ |
| 수송 | -25 내지 70' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 개별적으로 응용 메모리 (CompactFlash)를 주문하세요 배달에 포함된 백업 배터리 전달에 포함된 X20 단부 덮개 플레이트 (권리) 배달에 포함된 12 핀 X20 단자 블록 배달에 포함된 인터페이스 모듈 슬롯 덮개 |
| 차원 | |
| 폭 | 200 밀리미터 |
| 높이 | 99 밀리미터 |
| 깊이 | 85 밀리미터 |
