| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20CP1584 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 원형 |
| 배달 시간: | 3-5일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20CP1584 |
|---|---|---|---|
| 시스템 모듈: | CPU | 클럭 주파수: | 0.6 기가헤르츠 |
| RAM: | 256 MB DDR2 SDRAM | 보증: | 1년이요 |
| 차원: | 150*99*85 밀리미터 | 중량: | 400 Ｇ |
| 강조하다: | X20CP1584,0.6 기가헤르츠 CPU B&R 자동화 Plc,DDR2 SDRAM X20 시스템 모듈 |
||

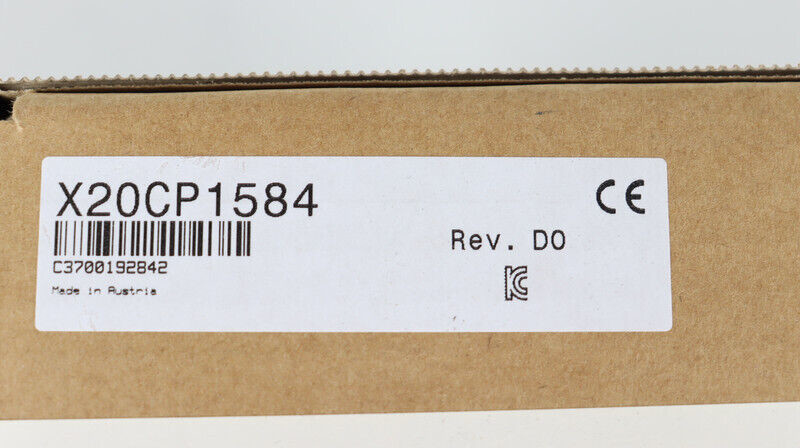

256 MB DDR2 SDRAM X20 시스템 모듈과 X20CP1584 B&R 0.6 기가헤르츠 CPU
| B&R ID 코드 | 0xC370 |
| 냉각 | 팬없이 |
| 상태 표시기 | 시피유 기능, 이더넷, 파워 링크, 콤팩트플래시, 배터리 |
| 진단 | |
| 배터리 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 시피유 기능 | 예, LED 상태 표시기를 사용하기 |
| 콤팩트플래시 | 예, LED 상태 표시기를 사용하기 |
| 이더넷 | 예, LED 상태 표시기를 사용하기 |
| 파워 링크 | 예, LED 상태 표시기를 사용하기 |
| 온도 | 예, 소프트웨어 레지스터를 사용하기 |
| 지원 | |
| 제어기 여분 | 부정 |
| 스토리지 건강 데이터 지원 | 예 |
| ACOPOS 지원 | 예 |
| 시각적인 성분 지원 | 예 |
| 인터페이스 모듈과 USB 없는 소비 전력 | 8.6 Ｗ |
| X2X 연결 전원 공급기를 위한 소비 전력 | 1.42 Ｗ |
| 소비 전력 | |
| 내부 입출력 | 0.6 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 입력전류 | 맥스. 1.5 A |
| 퓨즈 | 통합되었고 대체될 수 없습니다 |
| 봉 플러스 보호 | 예 |
| 공칭출력 전원 | 7 Ｗ |
| 병렬 연결 | 예 |
| 여분 연산 | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 퓨즈 | 필요한 라인 퓨즈 : 맥스. 한 10, 지연형 |
| 명목상의 출력 전압 | 24 VDC |
| 허용할 수 있는 접촉 부하 | 10 A |
| 상태 표시기 | 상태, 모듈 상태, RS232 데이터 전송을 운영한 과부담 |
| 진단 | |
| RS232 데이터 전송 | 예, LED 상태 표시기를 사용하기 |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 과부담 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 전기적분리 | |
| 입출력은 공급합니다 - 입출력 전원 공급기 | 부정 |
| CPU/X2X 연결은 공급합니다 - CPU/X2X 연결 전원 공급기 | 예 |
| 콤팩트플래시 슬롯 | 1 |
| 실시간 클록 | 불 휘발성의, 결의안 1 Ｓ, 25' Ｃ에 있는 10 ppm 정확도에 대한 -10 |
| FPU | 예 |
| 프로세서 | |
| 타입 | 원자 E620T |
| 클럭 주파수 | 0.6 기가헤르츠 |
| L1 캐시 | |
| 데이터 코드 | 24 kB |
| 프로그램 코드 | 32 kB |
| L2 캐시 | 512 kB |
| 인테그라테드 입출력 프로세서 | 배경에서 프로세스 입출력 데이터 포인트 |
| 모듈 인터페이스 슬롯 | 1 |
| 레만트 변수 | 맥스. 256 kB |
| 최단 태스크 클래스 순환 주기 | 400 우리 |
| 전형적 명령 수행 주기 | 0.0075 우리 |
| 자료 완충 | |
| 전지 감시기 | 예 |
| 리튬 배터리 | 민. 23' Ｃ 대기 온도에 있는 2년 |
| 표준 메모리 | |
| RAM | 256 MB DDR2 SDRAM |
| 사용자 RAM | 1 MB SRAM |
| 인터페이스 IF1 | |
| 신호 | RS232 |
| 변동 | 12 핀 단자 블록 X20TB12 를 경유하는 연결 |
| 맥스. 거리 | 900 Ｍ |
| 전송 속도 | 맥스. 115.2 kbit / Ｓ |
| 인터페이스 IF2 | |
| 신호 | 이더넷 |
| 변동 | 1x RJ45는 보호했습니다 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 10/100/1000 메가비트 / Ｓ |
| 전송 | |
| 물리 계층 | 10BASE-T/100BASE-TX/1000BASE-T |
| 반-이중 | 예 |
| 전양방성 | 예 |
| 자동감지 | 예 |
| 오토-MDI / MDIX | 예 |
| 인터페이스 IF3 | |
| 필드버스 | 파워 링크 (V1/V2) 관리 또는 제어 노드 |
| 타입 | 4형 |
| 변동 | 1x RJ45는 보호했습니다 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 100 메가비트 / Ｓ |
| 전송 | |
| 물리 계층 | 100BASE-tx |
| 반-이중 | 예 |
| 전양방성 | 파워 링크 방식 : 아니오 / 이더넷 방식 : 예 |
| 자동감지 | 예 |
| 오토-MDI / MDIX | 예 |
| 인터페이스 IF4 | |
| 타입 | USB 1.1/2.0 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.5 A |
| 인터페이스 IF5 | |
| 타입 | USB 1.1/2.0 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.5 A |
| 인터페이스 IF6 | |
| 필드버스 | X2X 링크 마스터 |
| 전기적분리 | 이더넷 (IF2), 파워 링크 (IF3)와 X2X (IF6)는 다른 인터페이스로부터 그리고 PLC로부터, 서로로부터 분리했습니다 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | 부문 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 개별적으로 응용 메모리 (CompactFlash)를 주문하세요 배달에 포함된 백업 배터리 전달에 포함된 X20 단부 덮개 플레이트 (권리) 배달에 포함된 12 핀 X20 단자 블록 배달에 포함된 인터페이스 모듈 슬롯 덮개 |
| 차원 | |
| 폭 | 150 밀리미터 |
| 높이 | 99 밀리미터 |
| 깊이 | 85 밀리미터 |
| 중량 | 400 Ｇ |
