| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20AI4632 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 원형 |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20AI4632 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | 버스: | 0.01 Ｗ |
| 내부 입출력: | 1.5 Ｗ | 보증: | 1년이요 |
| 강조하다: | X20AI4632,20MA B&R X20 시스템 PLC,BR PLC I/O 모듈 |
||
소재 갯수 :

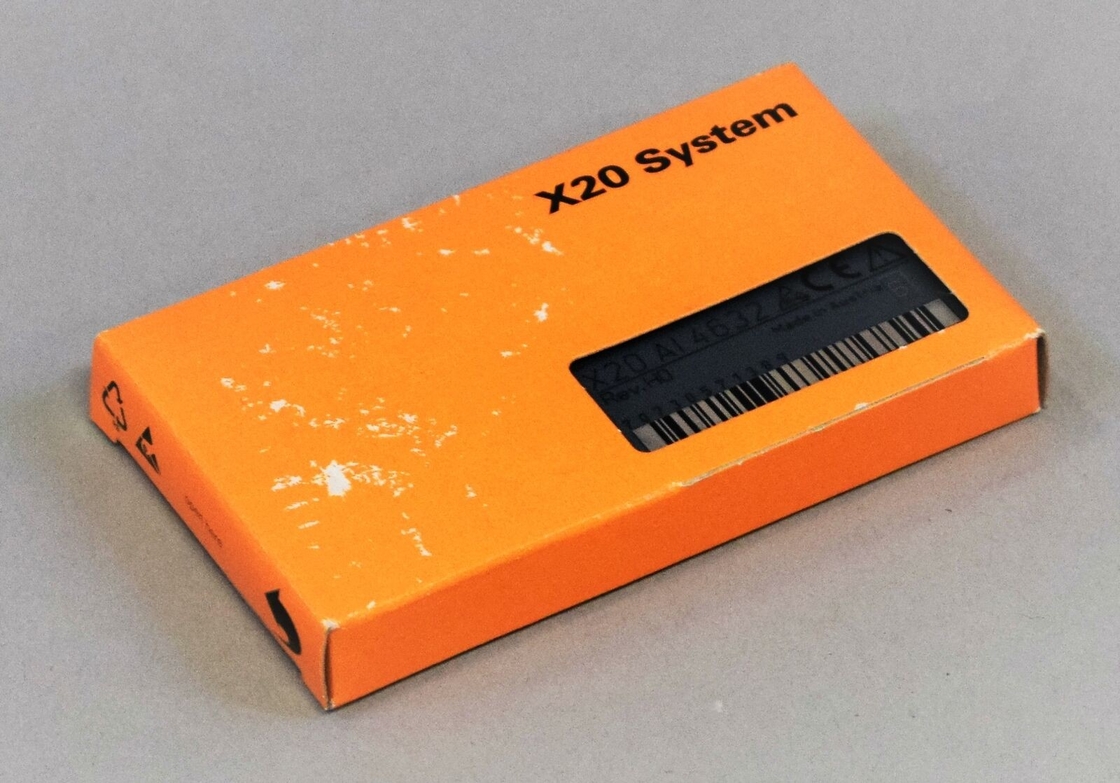

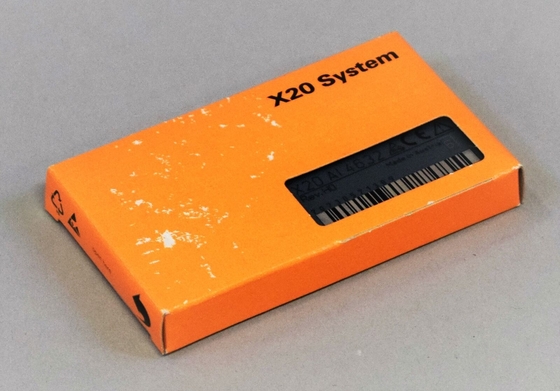

X20AI4632
모듈은 16비트 디지털 변환기 결의안과 4개 입력을 갖추고 있습니다. 다른 단말기를 사용하여 경향과 전압 신호 사이에 선택하는 것은 가능합니다.
| B&R ID 코드 | 0x1BA1 |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 입력 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 채널형 | 예, 소프트웨어를 사용하기 |
| 소비 전력 | |
| 버스 | 0.01 Ｗ |
| 내부 입출력 | 1.5 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 입력 | 다른 단말 접속을 통해, ±10 Ｖ 또는 0 내지 20 마 |
| 입력 유형 | 차동 입력 |
| 디지털 변환기 결의안 | |
| 전압 | ±15-bit |
| 경향 | 15개 비트 |
| 변환 시간 | 모든 입력을 위한 50 μs |
| 출력 형식 | INT |
| 출력 형식 | |
| 전압 | INT 0x8001 - 0x7FFF / 1 LSB = 0x0001 = 305.176 uV |
| 경향 | INT 0x0000 - 0x7FFF / 1 LSB = 0x0001 = 610.352 nA |
| 신호 범위에서 입력 임피던스 | |
| 전압 | 20 MΩ |
| 경향 | - |
| 로드 | |
| 전압 | - |
| 경향 | <400> |
| 입력 보호 | 공급 전압으로 전보를 치는 것에 대한 보호 |
| 허용할 수 있는 입력 신호 | |
| 전압 | 맥스. ±30 Ｖ |
| 경향 | 맥스. ±50 마 |
| 과부담 동안 디지털 값의 출력 | |
| 과녁에 미치지 못하게 쏘세요 | |
| 전압 | 0x8001 |
| 경향 | 0x0000 |
| 오버슈트 | |
| 전압 | 0x7FFF |
| 경향 | 0x7FFF |
| 변환 절차 | SAR |
| 입력 필터 | 하드웨어 - 제3차 저역 필터 / 차단 주파수 10 킬로 헤르츠 |
| 맥스. 에러 | |
| 전압 | |
| 게인 | 0.08% |
| 벌충 | 0.01% |
| 경향 | |
| 게인 | 0.08% |
| 벌충 | 0.02% |
| 맥스. 이득 드리프트 | |
| 전압 | 0.01%/' Ｃ |
| 경향 | 0.01%/' Ｃ |
| 맥스. 오프셋 드리프트 | |
| 전압 | 0.001%/' Ｃ |
| 경향 | 0.002%/' Ｃ |
| 공통모드 거부 | |
| DC | 70 dB |
| 50 Hz | 70 dB |
| 공통 모드 범위 | ±12 Ｖ |
| 채널 사이의 혼선 | <-70 dB=""> |
| 비선형성 | |
| 전압 | <0> |
| 경향 | <0> |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 전기적분리 | 채널은 버스로부터 분리했습니다 채널은 채널로부터 분리하지 않았습니다 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | 부문 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 명령 1x 단말기는 개별적으로 X20TB12를 차단합니다. 명령 1x는 개별적으로 모듈 X20BM11을 버스로 나릅니다. |
| 피치 | 12.5+0.2mm |
