| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |

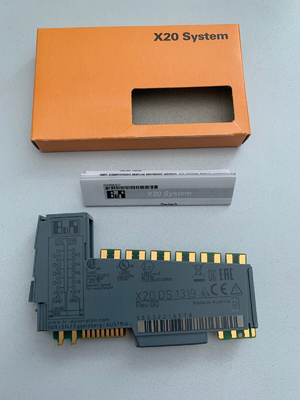

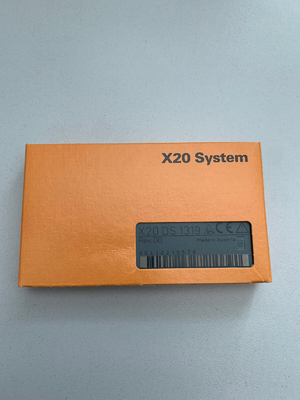

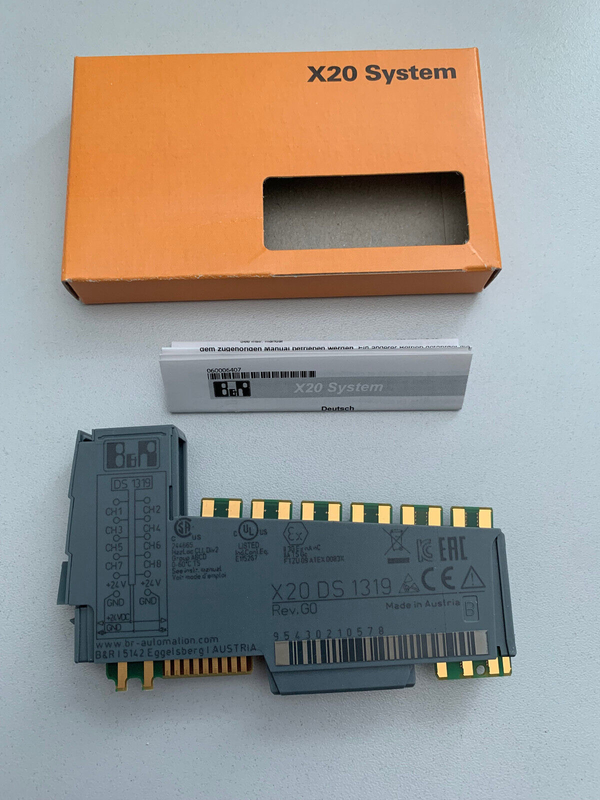

| 모델 번호: | X20DS1319 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20DS1319 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | ID 코드: | 0x2547 |
| 내부 입출력: | 1.5 Ｗ | 반대 사이즈: | 16/32-비트 |
| 입력 전압: | 24 VDC -15% / +20% | 보증: | 1년이요 |
| 강조하다: | X20DS1319 B&R X20 PLC,1.5W B&R X20 PLC 시스템,24VDC B&R 자동화 Plc |
||
이 모듈은 다기능 디지털 신호 처리기 모듈입니다. 그것은 디지털 신호 처리 또는 디지털 신호 차세대와 연관된 임무의 큰 다양성을 위해 극단적으로 유연하게 사용될 수 있습니다. 두 중요한 예 애플리케이션은 펄스와 방향 신호와 지배적 스테퍼 출력단 또는 부호기 대리 실행으로 사용하는 것 포함합니다. 이 적용에서 예를 들어 주파수 인버터 또는 속도 추적 기능과 서보 기구에 의한 감원은 실제적이거나 사실상 마스터축을 따를 수 있습니다.
추가적 필수적 특정은 모듈의 통합된 시각인자기 기능입니다. 그것은 상대 램프 곡선이 예를 들면 부호기 대리 실행 동안 버스 주기 시간과 독립적으로 사실상 발생될 수 있게 허락합니다. 오직 그것이 도달되어야 한 목표 대가와 순간만을 이동됩니다. 모듈은 자동적으로 적절한 시간에, 정확히 마이크로초 결의안에서 그리고 버스 클록과 독립적으로 상응하는 대가를 발생시킵니다.
| I/O 모듈 | 4개의 디지털 입력 채널, 입력 또는 출력으로서 쉽게 잘 믿은 4개의 디지털 채널, 1 보편적 카운터 쌍 (2 이벤트 계수, AB 반대 또는 / 하향 계수기 위로), 최고 2까지 기준 펄스와 직선 이동 생성기 (３등공사, 방향 / 주파수), SSI 앱솔루트 인코더, μs 결의안과 입력 에지의 상대적이거나 절대 모멘트, 시간으로 트리거되는 입출력, 입출력 과다샘플링 |
| B&R ID 코드 | 0x2547 |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 출력 | 예, LED 상태 표시기를 사용하기 |
| 소비 전력 | |
| 버스 | 0.01 Ｗ |
| 내부 입출력 | 1.5 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 신호라인의 유형 | 실드회선은 모든 신호라인을 위해 사용되어야 합니다. |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 양 | 1 |
| 인코더 출력 | 비대칭 (３등공사, 방향 / 주파수)인 24 Ｖ |
| 반대 사이즈 | 16/32 비트 |
| 양 | 4 + 4, 소프트웨어를 사용한 입력 또는 출력으로서의 구성 |
| 공칭 전압 | 24 VDC |
| 입력 전압 | 24 VDC -15% / +20% |
| 24 VDC에 있는 입력전류 | 대략. 1.3 마 |
| 입력 회로 | 싱크 |
| 입력 필터 | |
| 하드웨어 | ≤2 우리 |
| 소프트웨어 | - |
| 입력 저항 | 18.4 kΩ |
| 부가 기능 | SSI 앱솔루트 인코더, 만능 분류기 쌍, 만능 분류기 쌍을 위한 래치 기능 |
| 입력 주파수 | 100 킬로 헤르츠 |
| 스위칭 임계값 | |
| 로우 | <5 VDC=""> |
| 높은 것 | >15 VDC |
| 인코더 전원 공급 장치의 과부하 특성 | 단락 증명, 과부화 방지 |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 양 | 1 |
| 반대 사이즈 | 부호기에 의존하는 최고 32까지 비트 |
| 맥스. 전송 속도 | 125 kbit / Ｓ |
| 인코더 전원 공급 장치 | 모듈 내부의, 최대. 600 마 |
| 공칭 전압 | 24 Ｖ, 비대칭 |
| 양 | 1 |
| 작동 모드 | 2x 이벤트는 / 하향 계수기 위로 AB 반대를 대항합니다 |
| 인코더 입력 | 24 Ｖ, 비대칭 |
| 반대 사이즈 | 16/32 비트 |
| 입력 주파수 | 맥스. 100 킬로 헤르츠 |
| 사정 | |
| AB 반대 | 4x |
| 이벤트 계수 | 2x |
| / 하향 계수기 위로 | 2x |
| 신호 모양 | 구형파 펄스 |
| 인코더 전원 공급 장치 | 모듈 내부의, 최대. 600 마 |
| 양 | 4에 위로, 소프트웨어를 사용한 입력 또는 출력으로서의 구성 |
| 변동 | 추진 / 당기기 / 푸시 풀 |
| 공칭 전압 | 24 VDC |
| 동작 초과 전압 | 24 VDC -15% / +20% |
| 공칭출력 경향 | 0.1 A |
| 전체 공칭 전류 | 0.4 A |
| 출력 회로 | 싱크와 / 또는 원천 |
| 출력 보호 | 과전류 또는 단락 회로의 경우인 온도 셧다운, 유도성 부하를 바꾸기 위한 통합된 보호 |
| 진단 상태 | 출력 모니터링 |
| 출력이 꺼지는 누설 전류 | 맥스. 25 uA |
| 잔류 전압 | <0> |
| 최대 단락 전류 | <10 A=""> |
| 과부담 중단 또는 단락 중단의 경우인 스위치온 | 대략. 10 부인 (는 모듈 온도에 의존합니다) |
| 스위칭 지연 | |
| 0 → 1 | <2> |
| 1 → 0 | <2> |
| 전환 주파수 | |
| 저항부하 | 맥스. 125 킬로 헤르츠 |
| 유도성 부하 | 부문 스위칭 유도성 부하를 보세요. |
| 제동 전압은 전환할 때 유도성 부하를 중단하세요 | 스위칭 전압 + 0.6 VDC |
| 부가 기능 | SSI 앱솔루트 인코더, 직선 이동 생성기를 위한 시계 |
| 전기적분리 |
채널은 버스로부터 분리했습니다
채널은 채널로부터 분리하지 않았습니다
|
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | - |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 명령 1x 단말기는 개별적으로 X20TB12를 차단합니다. 명령 1x는 개별적으로 모듈 X20BM11을 버스로 나릅니다. |
| 피치 | 12.5+0.2mm |
