| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20SI4100 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20SI4100 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | ID 코드: | 0x1DBD |
| 기능: | 모듈 기능 | 내부 입출력: | 1.25 Ｗ |
| 전압 범위: | 24 VDC -15% / +20% | 보증: | 1년이요 |
| 강조하다: | X20SI4100 B&R X20 PLC,B&R X20 PLC 24VDC,4개 펄스는 B&R 자동화 Plc를 출력합니다 |
||

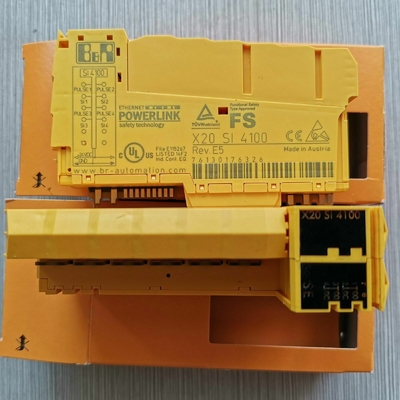

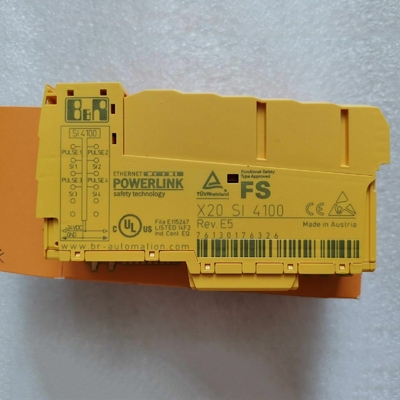

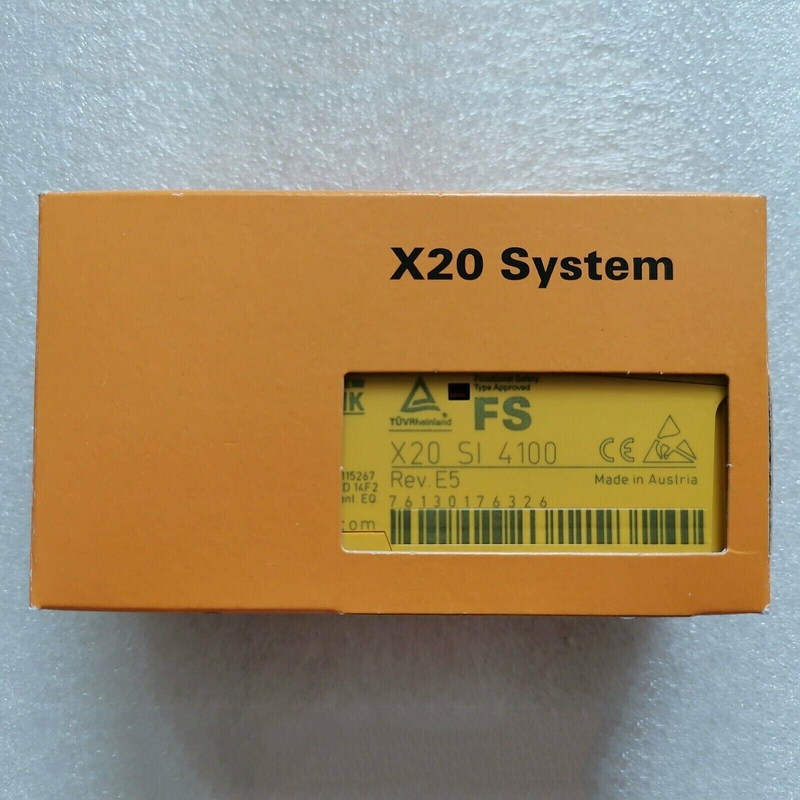

X20SI4100
이 모듈은 4개의 안전한 디지털 입력을 갖추고 있습니다. 그것은 24 VDC의 공칭 전압을 위해 설계됩니다.
모듈은 PL Ｅ 또는 SIL 3까지 안전성 관련 애플리케이션에서 다양한 디지털 신호를 읽는데 사용될 수 있습니다.
모듈은 스위치온과 스위치를 끄기 행위를 위해 개별적으로 쉽게 잘 믿은 필터를 갖추고 있습니다. 모듈은 센서 라인을 진단해서 또한 펄스 신호를 제공합니다.
이 모듈은 X20 12 핀 단자 블록을 위해 설계됩니다.
| I/O 모듈 | 4개의 안전한 종류 A 디지털 입력, 4 펄스 출력 기구, 24 VDC |
| B&R ID 코드 | 0x1DBD |
| 시스템 요구 | |
| 자동화 스튜디오 | 3.0.71 또는 더 뒤입니다 |
| 자동화 실행시간 | 2.95 또는 더 뒤입니다 |
| 세이프디자인러 | 2.58 또는 더 뒤입니다 |
| 안전 해제 | 1.1 또는 더 뒤입니다 |
| 관찰 구간 기술 패키지 | 관찰 구간 안전성 5.7.0 또는 더 뒤입니다 |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 입력 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 소등 모드 | |
| 범위 | 모듈 |
| 기능 | 모듈 기능 |
| 독립형 실행 모드 | 부정 |
| 맥스. 입출력 주기 시간 | 800 우리 |
| 소비 전력 | |
| 버스 | 0.32 Ｗ |
| 내부 입출력 | 1.25 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | 0.6 |
| 전기적분리 | |
| 채널 - 버스 | 예 |
| 채널 - 채널 | 부정 |
| 인증 | |
| CE | 예 |
| 기능 안전 | 크르스 FSPC E361559 에너지와 산업 시스템 기능 안전에 대해 인증됩니다 ANSI UL 1998:2013 |
| 기능 안전 | IEC 61508:2010, SIL 3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Cat. 4 / PL Ｅ IEC 61511:2004, SIL 3 |
| 기능 안전 | EN 50156-1:2004 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc Ta (X20 사용자 매뉴얼을 보세요) IP20 FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : (0 - 45' Ｃ) 습도 : 비 (최고 100%까지) 진동 : A(0.7 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| EN ISO 13849-1:2015 | |
| 범주 | Cat. 3는 개별적이어서 사용할 때 채널을 입력하세요, Cat. 4는 사용할 때 채널 쌍 (예를 들어 SI1과 SI2) 또는 2개의 입력 채널 이상을 입력하세요 |
| PL | PL Ｅ |
| DC | >94% |
| MTTFD | 2500년 |
| 미션 시간 | 맥스. 20년 |
| IEC 61508:2010, IEC 61511:2004, EN 62061:2013 |
|
| SIL CL | SIL 3 |
| SFF | >90% |
| PFH / PFHＤ | |
| 채널마다 | <1>-10 |
| 오픈세이프티는 전보를 쳤습니다 | 대수롭지 않습니다 |
| 오픈세이프티 무선 전신 | <1>- 오픈세이프티 패킷 시간당의 14* 수 |
| PFD | <2>-5 |
| 증명시험 차 (PT) | 20년 |
| 공칭 전압 | 24 VDC |
| 전압 범위 | 24 VDC -15% / +20% |
| 통합된 보호 | 봉 플러스 보호 |
| 양 | 4 |
| 변동 | 종류 A |
| 공칭 전압 | 24 VDC |
| EN 61131-2 당 입력특성 | 종류 1 |
| 입력 필터 | |
| 하드웨어 | ≤150 μs |
| 소프트웨어 | 0와 500명의 부인 사이에 쉽게 잘 믿습니다 |
| 입력 회로 | 싱크 |
| 입력 전압 | 24 VDC -15% / +20% |
| 24 VDC에 있는 입력전류 | 민. 한계에 이르기 위한 2 마. 4.59 마. 하드웨어 개정 J0과 더 후에 다음 민. 한계에 이르기 위한 2 마. 3.28 마. |
| 입력 저항 | 민. 5.23 kΩ, 하드웨어 개정 J0과 더 후에 다음 민. 7.33 kΩ |
| 오류 검출 시간 | 100명의 부인 |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 스위칭 임계값 | |
| 로우 | <5 VDC=""> |
| 높은 것 | >15 VDC |
| 신호 출처 (펄스 출력 기구 또는 외부 신호)와 입력 사이의 라인 길이 | 맥스. 보호할 필요가 없는 라인과 60 Ｍ 맥스. 실드회선과 400 Ｍ |
| 양 | 4 |
| 변동 | 푸시 풀 |
| 공칭출력 경향 | 100 마, 하드웨어 개정 J0과 더 후에 다음 50 마 |
| 출력 보호 | 과부담 또는 단락 회로의 경우인 온채널의 온도 셧다운, 하드웨어 개정 J0과 더 후에 다음 과부담 또는 단락 회로의 경우인 개인 채널의 폐쇄 |
| 최대 단락 전류 | 300 마, 하드웨어 개정 J0과 더 후에 다음 25 한 15 우리를 위해 |
| 단락 전류 | 100 마에프 |
| 출력이 꺼지는 누설 전류 | 0.1 마 |
| ＲDS (계속) | 60 Ω |
| 동작 초과 전압 | Ｒ 때문의 입출력 전원 공급기 마이너스 전압 하락DS (계속) |
| 전체 공칭 전류 | 400 마, 하드웨어 개정 J0과 더 후에 다음 200 마 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | 어떤 제한인 0 내지 2000 Ｍ |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | 0 내지 60' Ｃ |
| 수직 장착 배향 | 0 내지 50' Ｃ |
| 부담 경감 | 부문 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 질서 1x 안전성은 개별적으로 단자 블록을 키입력시켰습니다. 질서 1x 안전성은 개별적으로 버스 모듈을 키입력시켰습니다. |
| 피치 | 25+0.2mm |
