| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20SO6300 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20SO6300 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | 내부 입출력: | 1.4 Ｗ |
| 전압 범위: | 24 VDC -15% / +20% | 보증: | 1년이요 |
| 강조하다: | X20SO6300 B&R X20 PLC,0.2A B&R X20 PLC,B&R 자동화 Plc I/O 모듈 |
||

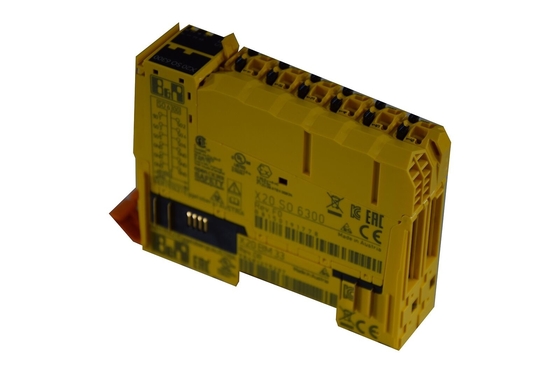

X20SO6300
이 모듈은 6개의 안전한 디지털 출력을 갖추고 있습니다. 명목상 출력 전류는 0.2 A입니다.
모듈은 PL Ｅ 또는 SIL 3까지 안전성 관련 애플리케이션에서 작동기를 제어해서 사용될 수 있습니다.
출력은 안전성 관련 특징이 운영 주기의 수에 의존하지 않도록 반도체 기술을 사용하여 설계됩니다. 고전위측 고전위측 변동 (출력형 비는) 기준 전위와 작동기에 (예를 들어 주파수 인버터 위의 허용 입력) 필요합니다. 이 경우에 케이블링에 대하여 특별한 주의를 관찰하는 것이 중요합니다. 안전한 디지털 출력 채널은 네트워크 에러가 발생할 때 자동 재시작에 대한 보호를 제공합니다.
이 모듈은 X20 12 핀 단자 블록을 위해 설계됩니다.
| I/O 모듈 | 6개의 세이프형 B1 디지털 출력, 24 VDC, 한 0.2, OSSD <10> |
| B&R ID 코드 | 0xB815 |
| 시스템 요구 | |
| 자동화 스튜디오 | 3.0.81.15 또는 더 뒤입니다 |
| 자동화 실행시간 | 3.00 또는 더 뒤입니다 |
| 세이프디자인러 | 2.70 또는 더 뒤입니다 |
| 안전 해제 | 1.2 또는 더 뒤입니다 |
| 관찰 구간 기술 패키지 | 관찰 구간 안전성 5.7.0 또는 더 뒤입니다 |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 출력 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 소등 모드 | |
| 범위 | 모듈 |
| 기능 | 모듈 기능 |
| 독립형 실행 모드 | 부정 |
| 맥스. 입출력 주기 시간 | 1명의 부인 |
| 소비 전력 | |
| 버스 | 0.32 Ｗ |
| 내부 입출력 | 1.4 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | 1.128 |
| 전기적분리 | |
| 채널 - 버스 | 예 |
| 채널 - 채널 | 부정 |
| 인증 | |
| CE | 예 |
| 기능 안전 | 크르스 FSPC E361559 에너지와 산업 시스템 기능 안전에 대해 인증됩니다 ANSI UL 1998:2013 |
| 기능 안전 | IEC 61508:2010, SIL 3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Cat. 4 / PL Ｅ IEC 61511:2004, SIL 3 |
| 기능 안전 | EN 50156-1:2004 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 준비중에 |
| EAC | 예 |
| KC | 예 |
| EN ISO 13849-1:2015 | |
| 범주 | Cat. 3 매개 변수가 OSSD를 무력하게 합니다 = 예 - 경고 면, Cat. 4 매개 변수가 OSSD를 무력하게 합니다 = 아니오 면 |
| PL | PL Ｄ 매개 변수가 OSSD를 무력하게 합니다 = 예 - 경고 면, PL Ｅ 매개 변수가 OSSD를 무력하게 합니다 = 아니오 면 |
| DC | 매개 변수가 OSSD를 무력하게 합니다 = 예 면 >60% - 경고, 매개 변수가 OSSD를 무력하게 합니다 = 아니오 면 >94% |
| MTTFD | 2500년 |
| 미션 시간 | 맥스. 20년 |
| IEC 61508:2010, IEC 61511:2004, EN 62061:2013 |
|
| SIL CL | SIL 2 매개 변수가 OSSD를 무력하게 합니다 = 예 - 경고 면, SIL 3 면 불 가능 OSSD를 매개변수화합니다 = 아니오 |
| SFF | 매개 변수가 OSSD를 무력하게 합니다 = 예 면 >60% - 경고, 매개 변수가 OSSD를 무력하게 합니다 = 아니오 면 >90% |
| PFH / PFHＤ | |
| 채널마다 | <1>-10 |
| 오픈세이프티는 전보를 쳤습니다 | 대수롭지 않습니다 |
| 오픈세이프티 무선 전신 | <1>- 오픈세이프티 패킷 시간당의 14* 수 |
| PFD | <2>-5 |
| 증명시험 차 (PT) | 20년 |
| 공칭 전압 | 24 VDC |
| 전압 범위 | 24 VDC -15% / +20% |
| 통합된 보호 | 봉 플러스 보호 |
| 양 | 6 |
| 변동 | 2x 긍정적 스위칭인 FET, 유형 B1, 읽기 쉬운 출력 수준 |
| 공칭 전압 | 24 VDC |
| 공칭출력 경향 | 0.2 A |
| 전체 공칭 전류 | 1.2 A |
| 출력 보호 | 다중을 위한 단면 침입 전류 작용을 보세요. |
| 제동 전압은 전환할 때 유도성 부하를 중단하세요 | 맥스. 45 VDC |
| 오류 검출 시간 | 1 Ｓ |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 최대 단락 전류 | 다중을 위한 단면 침입 전류 작용을 보세요. |
| 출력이 꺼지는 누설 전류 | <100> |
| ＲDS (계속) | 4.7 Ω 4.7 Ω |
| 동작 초과 전압 | Ｒ 때문의 입출력 전원 공급기 마이너스 전압 하락DS (계속) |
| 맥스. 전환 주파수 | 다중을 위한 단면 침입 전류 작용을 보세요. |
| 테스트펄스 길이 | 맥스. 10 우리 |
| 맥스. 용량성 부하 | 100 nF |
| 나아웃 | <100> |
| 나국민 총수요 | <70 mA=""> |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | 어떤 제한인 0 내지 2000 Ｍ |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | 0 내지 60' Ｃ |
| 수직 장착 배향 | 0 내지 50' Ｃ |
| 부담 경감 | 부문 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 질서 1x 안전성은 개별적으로 단자 블록을 키입력시켰습니다. 질서 1x 안전성은 개별적으로 버스 모듈을 키입력시켰습니다. |
| 피치 | 25+0.2mm |
