| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |

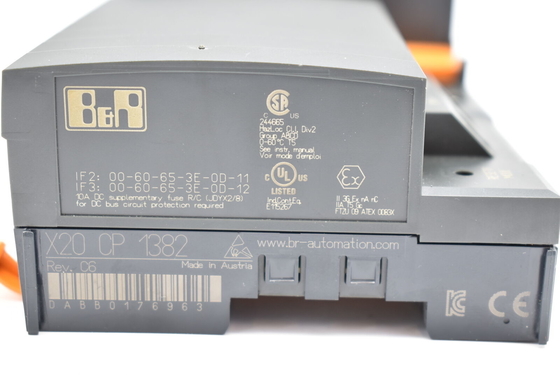

| 모델 번호: | X20CP1382 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20CP1382 |
|---|---|---|---|
| 상품 종류: | CPU 모듈 | ID 코드: | 0xDABB |
| 입력 전압: | 24 VDC -15% / +20% | 차원: | 164*99*75 밀리미터 |
| 중량: | 310g | 보증: | 1년이요 |
| 강조하다: | B&R X20 PLC 시스템 cpu 모듈,X20CP1382 B&R X20 PLC,400 마하즈 B&R 자동화 Plc |
||

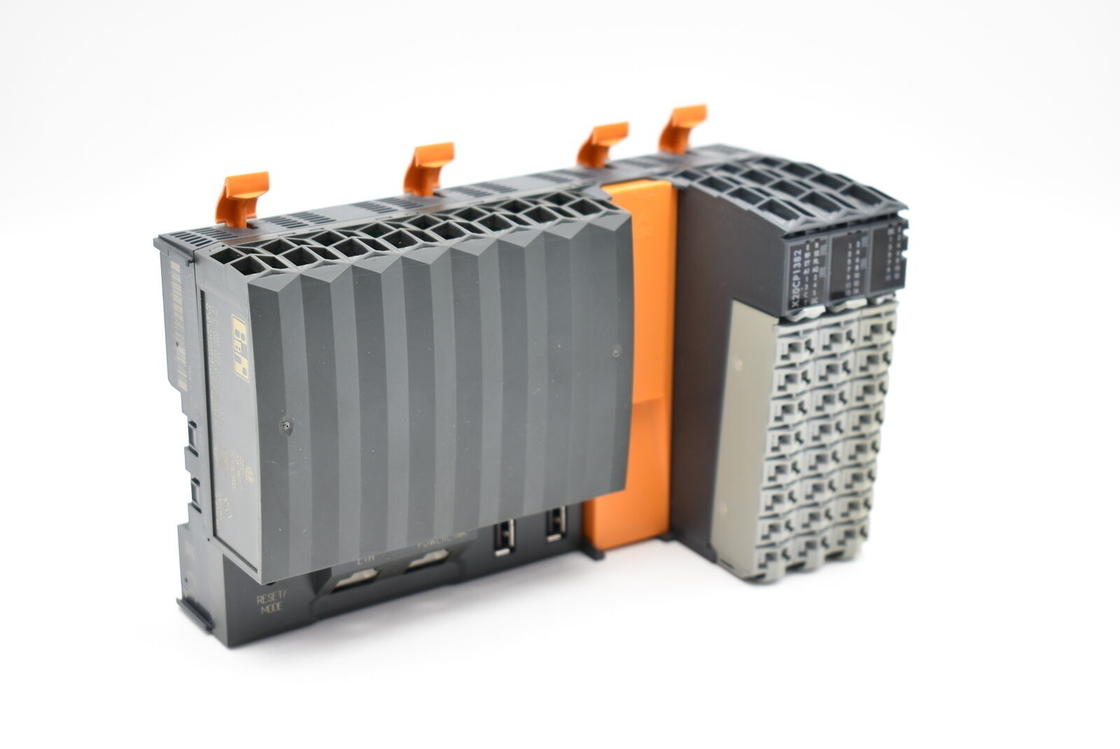

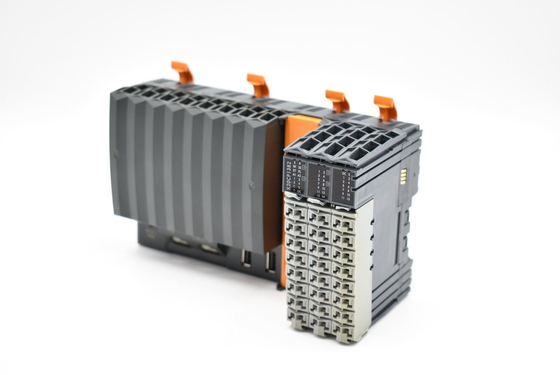

X20 소형 CPU 시리즈는 3 통합된 I/O 모듈을 특징으로 합니다. 기기는 30개의 다른 디지털 입력 / 출력과 2개의 아날로그 입력을 갖추고 있습니다. 1개의 아날로그 입력은 PT1000 저항력 온도측정을 위해 사용될 수 있습니다.
X20CP1382는 인텔 x86 400개 마하즈 호환 프로세서, 256 메가바이트 ＲＡＭ와 2 GB 내장 플래시 드라이브를 갖추고 있습니다. 레만트 변수를 저장하기 위한 프람은 이용 가능한 32 kB를 가지고 있습니다. 팬없이과 배터리 없는 디자인은 유지보수가 필요없는 작동을 보증합니다.
CPU는 이더넷, 2x USB와 RS232 인터페이스를 갖추고 있습니다. 게다가 파워 링크와 캔-버스는 통합된 인터페이스로서 이용 가능합니다. 만약 추가적 필드버스 연결이 필요하면, CPU가 표준 X20 제품 범위로부터 인터페이스 모듈로 업그레이드될 수 있습니다.
| 인터페이스 | 1x RS232, 1x 이더넷, 1x 파워 링크, 2x USB, 1x X2X 링크, 1x 캔-버스 |
| 시스템 모듈 | CPU |
| B&R ID 코드 | 0xDABB |
| 냉각 | 팬없이 |
| 상태 표시기 | 시피유 기능, 이더넷, 파워 링크, RS232, 캔-버스, 캔-버스 종단 저항기, 중앙 처리 장치 성능 공급, 입출력 전원 공급기, 채널 당 입출력 기능 |
| 진단 | |
| 출력 | 디지털 출력 : 예, LED 상태 표시기와 소프트웨어 (출력 에러 상태)을 사용하기 |
| 시피유 기능 | 예, LED 상태 표시기를 사용하기 |
| 캔-버스 데이터 전송 | 예, LED 상태 표시기를 사용하기 |
| RS232 데이터 전송 | 예, LED 상태 표시기를 사용하기 |
| 입력 | 아날로그 입력 : 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 이더넷 | 예, LED 상태 표시기를 사용하기 |
| 입출력 전원 공급기 | 예, LED 상태 표시기를 사용하기 |
| 파워 링크 | 예, LED 상태 표시기를 사용하기 |
| 공급 전압 모니터링 | 예, LED 상태 표시기를 사용하기 |
| 온도 | 예, 소프트웨어 레지스터를 사용하기 |
| 종단 저항기 | 예, LED 상태 표시기를 사용하기 |
| 지원 | |
| 제어기 여분 | 부정 |
| ACOPOS 지원 | 예 |
| 반응 가능 입출력 채널 | 부정 |
| 시각적인 성분 지원 | 예 |
| 인터페이스 모듈과 USB 없는 소비 전력 | 5.5 Ｗ |
| X2X 연결 전원 공급기를 위한 소비 전력 | 0.8 Ｗ |
| 소비 전력 | |
| 내부 입출력 | 2.3 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 신호라인의 유형 | 실드회선은 모든 고속 디지털 입력 / 생산량, 라인 길이를 위해 사용되어야 합니다 : 맥스. 20 Ｍ |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 입력전류 | 맥스. 1 A |
| 퓨즈 | 통합되었고 대체될 수 없습니다 |
| 봉 플러스 보호 | 예 |
| 공칭출력 전원 | 2 Ｗ |
| 병렬 연결 | 예 |
| 여분 연산 | 예 |
| 입력 전압 | 24 VDC -15% / +20% |
| 퓨즈 | 필요한 라인 퓨즈 : 맥스. 한 10, 지연형 |
| 명목상의 출력 전압 | 24 VDC |
| 허용할 수 있는 접촉 부하 | 10 A |
| 실시간 클록 | 적어도 300의 시간을 위한 보유, typ. 25' Ｃ에 있는 1000 시간, 1개 Ｓ 결의안, 25' Ｃ에 있는 28 ppm 정확도에 대한 -18 |
| FPU | 예 |
| 프로세서 | |
| 타입 | Vx86EX |
| 클럭 주파수 | 400 마하즈 |
| L1 캐시 | |
| 데이터 코드 | 16 kB |
| 프로그램 코드 | 16 kB |
| L2 캐시 | 128 kB |
| 인테그라테드 입출력 프로세서 | 배경에서 프로세스 입출력 데이터 포인트 |
| 모듈 인터페이스 슬롯 | 1 |
| 레만트 변수 | 32 kB 프람, 보유 >10년 |
| 최단 태스크 클래스 순환 주기 | 1명의 부인 |
| 전형적 명령 수행 주기 | 0.0199 우리 |
| 표준 메모리 | |
| RAM | 256 MB DDR3 SDRAM |
| 응용 메모리 | |
| 타입 | 2 GB 에m크 플래쉬 메모리 |
| 데이터 유지 | 10년 |
| 기록가능한 데이타 량 | |
| 보증됩니다 | 40 TB |
| 5년간 결과 | 21.9 GB / 일 |
| 보증되 / 기입 사이클을 없앱니다 | 20,000 |
| 에러 정정 코드 (ECC) | 예 |
| 인터페이스 IF1 | |
| 신호 | RS232 |
| 변동 | 16 핀 단자 블록 X20TB1F 를 경유하는 연결 |
| 맥스. 거리 | 900 Ｍ |
| 전송 속도 | 맥스. 115.2 kbit / Ｓ |
| 인터페이스 IF2 | |
| 신호 | 이더넷 |
| 변동 | 1x RJ45는 보호했습니다 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 10/100 메가비트 / Ｓ |
| 전송 | |
| 물리 계층 | 10BASE-T/100BASE-TX |
| 반-이중 | 예 |
| 전양방성 | 예 |
| 자동감지 | 예 |
| 오토-MDI / MDIX | 예 |
| 인터페이스 IF3 | |
| 필드버스 | 파워 링크 관리 또는 제어 노드 |
| 타입 | 4형 |
| 변동 | 1x RJ45는 보호했습니다 |
| 라인 길이 | 맥스. 2개 스테이션 (소편 길이) 사이의 100 Ｍ |
| 전송 속도 | 100 메가비트 / Ｓ |
| 전송 | |
| 물리 계층 | 100BASE-tx |
| 반-이중 | 예 |
| 전양방성 | 파워 링크 방식 : 아니오 / 이더넷 방식 : 예 |
| 자동감지 | 예 |
| 오토-MDI / MDIX | 예 |
| 인터페이스 IF4 | |
| 타입 | USB 1.1/2.0 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.5 A |
| 인터페이스 IF5 | |
| 타입 | USB 1.1/2.0 |
| 변동 | 종류 A |
| 맥스. 출력 전류 | 0.1 A |
| 인터페이스 IF6 | |
| 필드버스 | X2X 링크 마스터 |
| 인터페이스 IF7 | |
| 신호 | 캔-버스 |
| 변동 | 16 핀 단자 블록 X20TB1F 를 경유하는 연결 |
| 맥스. 거리 | 1000 Ｍ |
| 전송 속도 | 맥스. 1 메가비트 / Ｓ |
| 종단 저항기 | 모듈에 통합됩니다 |
| 제어기 | SJA 1000년 |
| 양 | 14개의 표준 입력, 4개의 고속 입력과 4개의 혼합된 채널, 소프트웨어를 사용한 입력 또는 출력으로서의 구성 |
| 공칭 전압 | 24 VDC |
| 입력 전압 | 24 VDC -15% / +20% |
| 24 VDC에 있는 입력전류 | X1 - 표준 입력 : Typ. 3.5 마 X2 - 표준 입력 : Typ. 2.68 마 X2 - 고속 입력 : Typ. 3.5 마 X3 - 혼합된 채널 : Typ. 2.68 마 |
| 입력 회로 | 싱크 |
| 입력 필터 | |
| 하드웨어 | 표준 입력과 혼합된 채널 : ≤200 μs 고속 입력 : ≤2 μs, 표준 입력으로서 사용되골 때 : ≤200 μs |
| 소프트웨어 | 0와 25 부인 인 0.1 부인 증가 사이에 쉽게 잘 믿은 채무 불이행 1 부인 콤마 |
| 접속 형태 | 1 전선 연결 |
| 입력 저항 | X1 - 표준 입력 : 6.8 kΩ X2 - 표준 입력 : 8.9 kΩ X2 - 고속 입력 : 6.8 kΩ X3 - 혼합된 채널 : 8.9 kΩ |
| 부가 기능 | X2 - 고속 디지털 입력 : 2x 250 킬로 헤르츠 이벤트 카운팅, 2x AB 반대, ABR 증분형 엔코더, 방향 / 주파수, 주기측정, 게이트 측정, 시간차 측정, 에지 카운터, 에지 시간 |
| 스위칭 임계값 | |
| 로우 | <5 VDC=""> |
| 높은 것 | >15 VDC |
| 양 | 2 |
| 인코더 입력 | 24 Ｖ, 비대칭 |
| 반대 사이즈 | 32개 비트 |
| 입력 주파수 | 맥스. 100 킬로 헤르츠 |
| 사정 | 4x |
| 인코더 전원 공급 장치 | 모듈 내부의, 최대. 300 마 |
| 인코더 전원 공급 장치의 과부하 특성 | 단락 증명, 과부화 방지 |
| 양 | 1 |
| 인코더 입력 | 24 Ｖ, 비대칭 |
| 반대 사이즈 | 32개 비트 |
| 입력 주파수 | 맥스. 100 킬로 헤르츠 |
| 사정 | 4x |
| 인코더 전원 공급 장치 | 모듈 내부의, 최대. 300 마 |
| 인코더 전원 공급 장치의 과부하 특성 | 단락 증명, 과부화 방지 |
| 양 | 2 |
| 신호 모양 | 구형파 펄스 |
| 사정 | 1x |
| 입력 주파수 | 맥스. 250 킬로 헤르츠 |
| 반대 주파수 | 250 킬로 헤르츠 |
| 반대 사이즈 | 32개 비트 |
| 가능한 측정 | 주기측정, 게이트 측정, 시간차 측정, 에지 카운터, 에지 시간 |
| 모듈 당 측정 | 각각은 2x까지 작용합니다 |
| 반대 사이즈 | 32개 비트 |
| 입력 주파수 | 맥스. 10 킬로 헤르츠 |
| 시각인자기 | 1 우리 결의안 |
| 신호 모양 | 구형파 펄스 |
| 입력 | 다른 단말 접속을 통해, ±10 Ｖ 또는 0 내지 20 마 / 4 내지 20 마 |
| 입력 유형 | 차동 입력 |
| 디지털 변환기 결의안 | |
| 전압 | ±12-bit |
| 경향 | 12개 비트 |
| 변환 시간 | 1개 채널은 가능하게 했습니다 : 100 우리 가능해진 2개 채널 : 200 우리 |
| 출력 형식 | |
| 데이터 유형 | INT |
| 전압 | INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV |
| 경향 | INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 μA |
| 신호 범위에서 입력 임피던스 | |
| 전압 | 20 MΩ |
| 경향 | - |
| 로드 | |
| 전압 | - |
| 경향 | <300> |
| 입력 보호 | 공급 전압으로 전보를 치는 것에 대한 보호 |
| 허용할 수 있는 입력 신호 | |
| 전압 | 맥스. ±30 Ｖ |
| 경향 | 맥스. ±50 마 |
| 과부담 동안 디지털 값의 출력 | 쉽게 잘 믿습니다 |
| 변환 절차 | SAR |
| 입력 필터 | 제3차 저역 필터 / 차단 주파수 1 킬로 헤르츠 |
| 맥스. 에러 | |
| 전압 | |
| 게인 | 0.18% (목사. |
| 벌충 | 0.04% (목사. |
| 경향 | |
| 게인 | 0 내지 20 mA = 0.15% (목사. |
| 벌충 | 0 내지 20 mA = 0.1% (목사. |
| 맥스. 이득 드리프트 | |
| 전압 | 0.017 %/' Ｃ |
| 경향 | 0 내지 20 mA = 0.015 %/' Ｃ / 4 내지 20 mA = 0.023 %/' Ｃ |
| 맥스. 오프셋 드리프트 | |
| 전압 | 0.008 %/' Ｃ |
| 경향 | 0 내지 20 mA = 0.008 %/' Ｃ / 4 내지 20 mA = 0.012 %/' Ｃ |
| 공통모드 거부 | |
| DC | 70 dB |
| 50 Hz | 70 dB |
| 공통 모드 범위 | ±12 Ｖ |
| 채널 사이의 혼선 | <-70 dB=""> |
| 비선형성 | |
| 전압 | <0> |
| 경향 | <0> |
| 양 | 1 |
| 입력 | 2 전선 연결을 위한 정전류 공급과 저항측정 |
| 디지털 변환기 결의안 | 13개 비트 |
| 변환 시간 | 오직 온도 입력만을 다음을 가능하게 했습니다 200 우리 온도와 아날로그 입력은 가능하게 했습니다 : 400 우리 |
| 변환 절차 | SAR |
| 출력 형식 | 저항측정을 위한 INT 또는 UINT |
| 센서 | |
| Pt1000 | -200 내지 850' Ｃ |
| 저항 측정 범위 | 0.1 4000 Ω에 |
| 온도 센서 결의안 | 1 LSB = 0x0005 = 0.16' Ｃ |
| 저항측정 결의안 | 1 LSB = 0x0005 = 0.49 Ω |
| 입력 필터 | 퍼스트-오더 저역 필터 / 차단 주파수 7 Hz |
| 센서 표준 | EN 60751 |
| 공통 모드 범위 | 1 Ｖ |
| 선형화 방법 | 내부의 |
| 측정 전류 | 1 마 |
| 허용할 수 있는 입력 신호 | 단기간 최대. ±30 Ｖ |
| 맥스. 25' Ｃ에 있는 에러 | |
| 게인 | 0.3% (목사. |
| 벌충 | 0.15% (목사. |
| 맥스. 이득 드리프트 | 0.023 %/' Ｃ |
| 맥스. 오프셋 드리프트 | 0.012%/' Ｃ |
| 비선형성 | <0> |
| 저항측정의 표준화된 치역 | 0.1 4000.0 Ω에 |
| 채널 사이의 혼선 | <-70 dB=""> |
| 공통모드 거부 | |
| 50 Hz | >60 dB |
| 온도 센서 표준화 | |
| Pt1000 | -200 내지 850' Ｃ |
| 양 | 4개의 표준 출력, 4개의 고속 출력과 4개의 혼합된 채널, 소프트웨어를 사용한 입력 또는 출력으로서의 구성 |
| 변동 | 표준 출력과 혼합된 채널 : 전류 소싱 FET 고속 출력 : 푸시 풀 |
| 공칭 전압 | 24 VDC |
| 동작 초과 전압 | 24 VDC -15% / +20% |
| 공칭출력 경향 | 표준 출력과 혼합된 채널 : 0.5 A 고속 출력 : 0.2 A |
| 전체 공칭 전류 | 표준 출력과 혼합된 채널 : 4 A 고속 출력 : 0.8 A |
| 접속 형태 | 1 전선 연결 |
| 출력 회로 | 표준 출력과 혼합된 채널 : 원천 고속 출력 : 싱크 또는 원천 |
| 출력 보호 | 과전류 또는 단락 회로의 경우인 온도 셧다운 (가치 단락 피이크 전류를 보세요) 유도성 부하를 바꾸기 위한 (부문 스위칭 유도성 부하를 보세요) 내부 프리휠링 다이오드 |
| 펄스폭 변조 | |
| 주기 폭 | 5 내지 65535 우리는 15 Hz에 대한 200 킬로 헤르츠에 해당됩니다 |
| 펄스 폭 | 0 내지 100%, 최소 2.5 우리 |
| 펄스 폭 동안 결의안 | 구성된 주파수 중 0.1% |
| 진단 상태 | 표준 출력과 혼합된 채널 : 10번 부인 지연으로 모니터링하는 출력 고속 출력 : 10 우리로 모니터링하는 출력은 지연됩니다 |
| 출력이 꺼지는 누설 전류 | 표준 출력과 혼합된 채널 : 5 uA 고속 출력 : 25 uA |
| ＲDS (계속) | 140 mΩ |
| 잔류 전압 | 표준 출력과 혼합된 채널 : <0> 고속 출력 : <0> |
| 최대 단락 전류 | 표준 출력과 혼합된 채널 : <3 A=""> 고속 출력 : <20 A=""> |
| 과부담 중단 또는 단락 중단의 경우인 스위치온 | 표준 출력과 혼합된 채널 : 대략. 10 부인 (는 모듈 온도에 의존합니다) 고속 출력 : 어떤 스위치온 |
| 스위칭 지연 | |
| 0 → 1 | 표준 출력과 혼합된 채널 : <300> 고속 출력 : <3> |
| 1 → 0 | 표준 출력과 혼합된 채널 : <300> 고속 출력 : <3> |
| 전환 주파수 | |
| 저항부하 | 표준 출력과 혼합된 채널 : 맥스. 500 Hz 고속 출력 : 50 킬로 헤르츠, 최대. 200 킬로 헤르츠 (고속 디지털 출력을 위한 부문 전환 주파수 부담 경감을 보세요) |
| 유도성 부하 | 부문 스위칭 유도성 부하를 보세요. |
| 제동 전압은 전환할 때 유도성 부하를 중단하세요 | 표준 출력과 혼합된 채널 : Typ. 45 VDC |
| 전기적분리 | 이더넷 (IF2), 파워 링크 (IF3)와 X2X (IF6)는 다른 인터페이스로부터 그리고 PLC로부터, 서로로부터 분리했습니다 채널은 버스로부터 분리했습니다 채널은 채널 또는 PLC로부터 분리하지 않았습니다 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | 고속 디지털 출력을 위한 부문 전환 주파수 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 전달에 포함된 X20 단부 덮개 플레이트 (권리) 배달에 포함된 3 X20 단자 블록 (16개 핀) 배달에 포함된 인터페이스 모듈 슬롯 덮개 |
| 차원 | |
| 폭 | 164 밀리미터 |
| 높이 | 99 밀리미터 |
| 깊이 | 75 밀리미터 |
| 중량 | 310 Ｇ |
