| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20DOF322 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20DOF322 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | ID 코드: | 0xC0EA |
| 입력 전압: | 24 VDC -15% / +20% | 보증: | 1년이요 |
| 강조하다: | X20DOF322 B&R X20 PLC,B&R X20 PLC 시스템 I/O 모듈,16 디지털은 B&R 자동화 Plc를 출력합니다 |
||

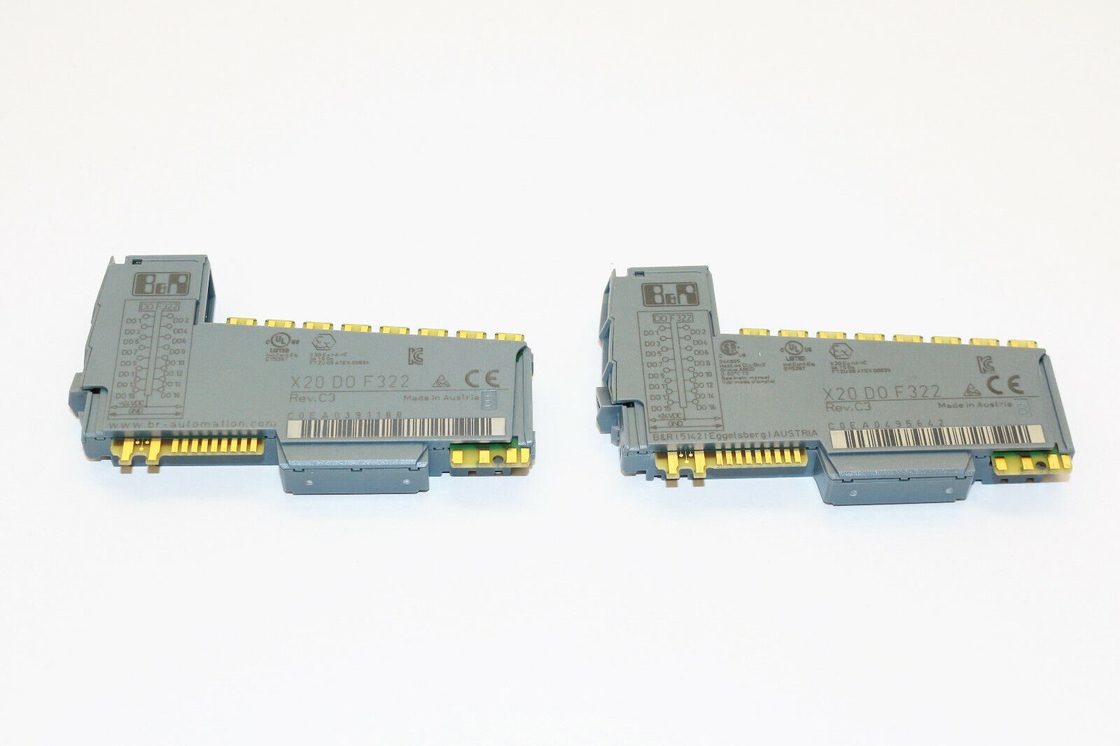

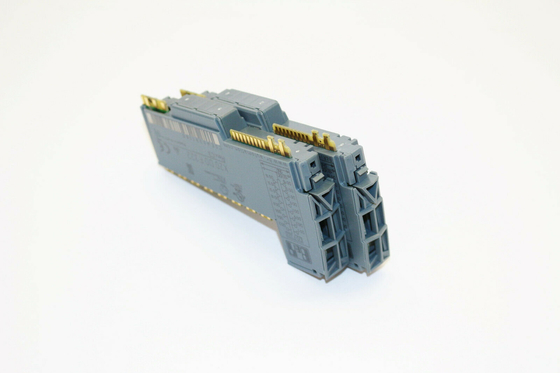

모듈은 1 전선 연결을 위한 16개 출력을 갖추고 있습니다. 모듈은 원천 출력 배선을 위해 설계됩니다.
| I/O 모듈 | 16 디지털은 1 전선 연결을 위해 24 VDC를 출력합니다 |
| B&R ID 코드 | 0xC0EA |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 출력 | 예, LED 상태 표시기와 소프트웨어 (출력 에러 상태)을 사용하기 |
| 소비 전력 | |
| 버스 | 0.28 Ｗ |
| 내부 입출력 | 0.95 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | +0.56 Ｗ |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 변동 | 전류 소싱 FET |
| 공칭 전압 | 24 VDC |
| 동작 초과 전압 | 24 VDC -15% / +20% |
| 공칭출력 경향 | 0.5 A |
| 전체 공칭 전류 | 8 A |
| 접속 형태 | 1 전선 연결 |
| 출력 회로 | 원천 |
| 출력 보호 | 과전류 또는 단락 회로의 경우인 온도 셧다운 (가치 단락 피이크 전류를 보세요) 유도성 부하를 바꾸기 위한 (부문 스위칭 유도성 부하를 보세요) 내부 프리휠링 다이오드 |
| 진단 상태 | 10번 부인 지연으로 모니터링하는 출력 |
| 출력이 꺼지는 누설 전류 | 5 uA |
| ＲDS (계속) | 140 mΩ |
| 최대 단락 전류 | <3 A=""> |
| 과부담 중단 또는 단락 중단의 경우인 스위치온 | 대략. 10 부인 (는 모듈 온도에 의존합니다) |
| 스위칭 지연 | |
| 0 → 1 | <300> |
| 1 → 0 | <300> |
| 전환 주파수 | |
| 저항부하 | 맥스. 500 Hz |
| 유도성 부하 | 부문 스위칭 유도성 부하를 보세요. |
| 제동 전압은 전환할 때 유도성 부하를 중단하세요 | Typ. 45 VDC |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 전기적분리 | 채널은 버스로부터 분리했습니다 채널은 채널과 입출력 전원 공급기로부터 분리하지 않았습니다 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | 부문 부담 경감을 보세요. |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 명령 1x 단말기는 개별적으로 X20TB1F를 차단합니다. 명령 1x는 개별적으로 모듈 X20BM11을 버스로 나릅니다. |
| 피치 | 12.5+0.2mm |
