| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | COC |
| 모델 번호: | X20AT4222 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 원형 |
| 배달 시간: | 3-5 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 상품 이름: | B&R | 제품 모델: | X20AT4222 |
|---|---|---|---|
| 상품 종류: | I/O 모듈 | ID 코드: | 0x1BA7 |
| 내부 입출력: | 1.1 Ｗ | 보증: | 1년이요 |
| 강조하다: | X20AT4222,4 입력 B&R X20 시스템 PLC,저항력 온도측정 B&R PLC |
||

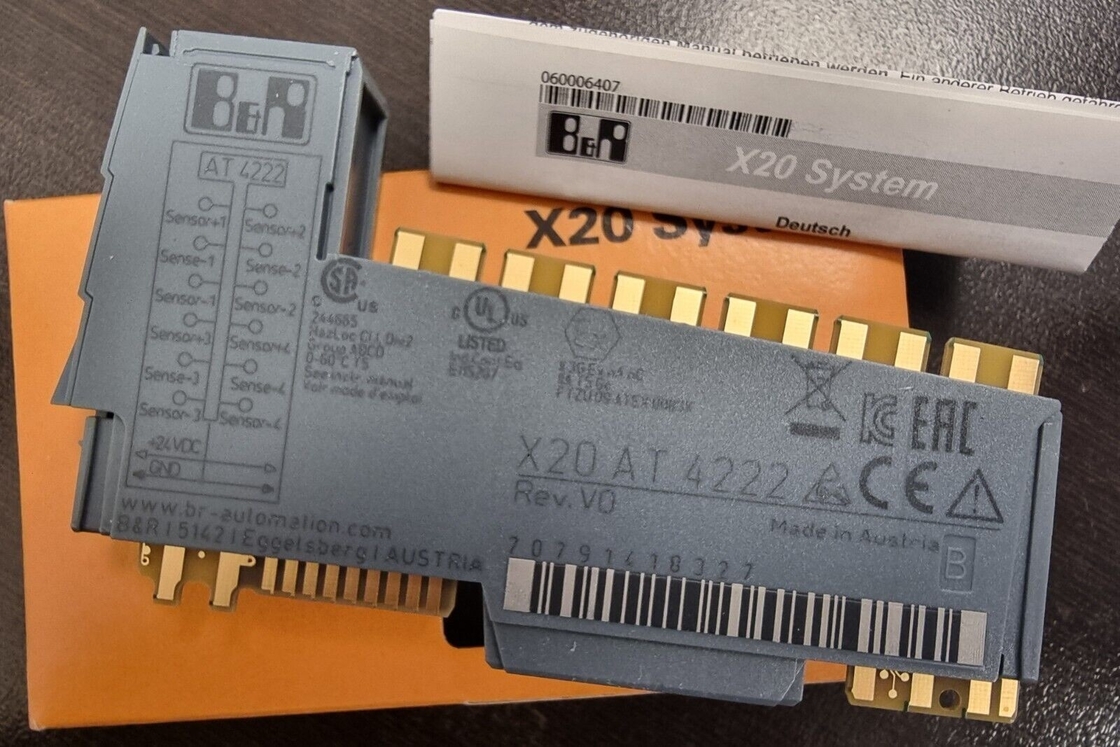

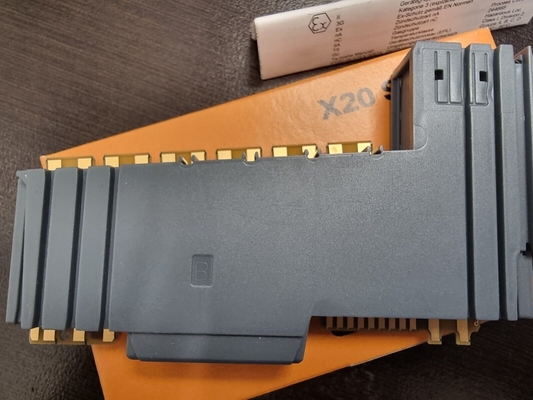

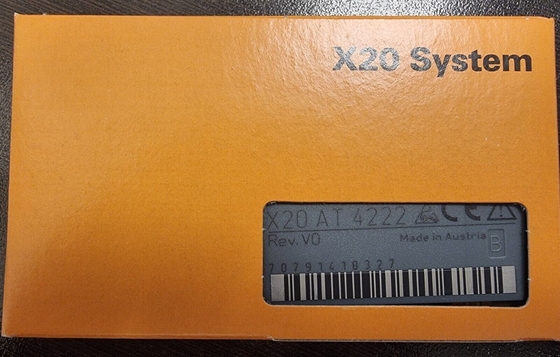

X20AT4222
모듈은 PT100/PT1000 저항력 온도측정을 위한 4개 입력을 갖추고 있습니다.
| I/O 모듈 | Pt100 또는 Pt1000 저항력 온도측정을 위한 4개 입력 |
| B&R ID 코드 | 0x1BA7 |
| 상태 표시기 | 채널 당 입출력 기능, 운영 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행 / 에러 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 입력 | 예, LED 상태 표시기와 소프트웨어를 사용하기 |
| 소비 전력 | |
| 버스 | 0.01 Ｗ |
| 내부 입출력 | 1.1 Ｗ |
| 추가 권력 산재는 작동기 (저항력이 있는) [W]에 의해 발생되었습니다 | - |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 아텍스 | 지역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 매뉴얼을 보세요) FTZU 09 아텍스 0083X |
| UL | 크르스 E115267 산업 통제 장치 |
| 하즈로크 | 크크사우스 244665 처리 제어 장치 위험 위치를 위해 나, 분열 2, 그룹 ABCD, T5를 분류하세요 |
| DNV | 온도 : 비 (0 - 55' Ｃ) 습도 : 비 (최고 100%까지) 진동 : B(4 g) EMC : 비 (교량과 오픈 데크) |
| LR | ENV1 |
| KR | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 입력 | 2- 또는 3 전선 연결을 위한 정전류 공급과 저항측정 |
| 디지털 변환기 결의안 | 16비트 |
| 필터 시간 | 1명의 부인 앤드 66.7 부인 사이에 쉽게 잘 믿습니다 |
| 변환 시간 | |
| 1개 채널 | 20개 부인 위스 50 Hz 필터 |
| 2일부터 4일까지 채널 | 50 Hz 필터와 40개 부인 페르 채널 |
| 변환 절차 | 시그마-델타 |
| 출력 형식 | 저항측정을 위한 INT 또는 UINT |
| 센서 | |
| 센서 유형 | 채널 당 콘피구레이블 |
| Pt100 | -200 내지 850' Ｃ |
| Pt1000 | -200 내지 850' Ｃ |
| 저항 측정 범위 | 0.1 4500 Ω / 0.05 내지 2250 Ω에 |
| 입력 필터 | 퍼스트-오더 저역 필터 / 차단 주파수 500 Hz |
| 센서 표준 | EN 60751 |
| 공통 모드 범위 | >0.7 Ｖ |
| 채널과 버스 사이의 절연 전압 | 500 Ｖ에프 |
| 선형화 방법 | 내부의 |
| 측정 전류 | 250 uA ±1.25% |
| 참조 | 4530 Ω ±0.1% |
| 허용할 수 있는 입력 신호 | 단기간 최대. ±30 Ｖ |
| 맥스. 25' Ｃ에 있는 에러 | |
| 게인 | 0.037% |
| 벌충 | 0.0015% |
| 맥스. 이득 드리프트 | 0.004%/' Ｃ |
| 맥스. 오프셋 드리프트 | 0.00015%/' Ｃ |
| 비선형성 | <0> |
| 채널 사이의 혼선 | <-93 dB=""> |
| 온도 센서 결의안 | |
| Pt100 | 1 LSB = 0.1' Ｃ |
| Pt1000 | 1 LSB = 0.1' Ｃ |
| 저항측정 결의안 | |
| G = 1 | 0.1 Ω 0.1 Ω |
| G = 2 | 0.05 Ω 0.05 Ω |
| 공통모드 거부 | |
| 50 Hz | >80 dB |
| DC | >95 dB |
| 저항측정의 표준화된 치역 | |
| G = 1 | 0.1 4500 Ω에 |
| G = 2 | 0.05 2250 Ω에 |
| 온도 센서 표준화 | |
| Pt100 | -200.0 내지 850.0' Ｃ |
| Pt1000 | -200.0 내지 850.0' Ｃ |
| 온도측정 모니터링 | |
| 범위는 과녁에 미치지 못하게 쏩니다 | 0x8001 |
| 범위 오버슈트 | 0x7FFF |
| 회로를 여세요 | 0x7FFF |
| 일반적 결점 | 0x8000 |
| 개방 입력 | 0x7FFF |
| 저항측정 모니터링 | |
| 범위 오버슈트 | 0xFFFF |
| 회로를 여세요 | 0xFFFF |
| 일반적 결점 | 0xFFFF |
| 개방 입력 | 0xFFFF |
| 전기적분리 | 채널은 버스로부터 분리했습니다 채널은 채널로부터 분리하지 않았습니다 |
| 마운팅 방향 | |
| 수평식 | 예 |
| 수직 | 예 |
| 설치 높이 해발 고도 | |
| 0 내지 2000 Ｍ | 어떤 제한 |
| >2000 Ｍ | 100 Ｍ 당 0.5' Ｃ까지 대기 온도의 감소 |
| EN 60529 당 보호도 | IP20 |
| 온도 | |
| 작동 | |
| 지평식 설치 배향 | -25 내지 60' Ｃ |
| 수직 장착 배향 | -25 내지 50' Ｃ |
| 부담 경감 | - |
| 저장 | -40 내지 85' Ｃ |
| 수송 | -40 내지 85' Ｃ |
| 상대 습도 | |
| 작동 | 5 내지 95%, 불응축 |
| 저장 | 5 내지 95%, 불응축 |
| 수송 | 5 내지 95%, 불응축 |
| 기록 | 명령 1x 단말기는 개별적으로 X20TB12를 차단합니다. 명령 1x는 개별적으로 모듈 X20BM11을 버스로 나릅니다. |
| 피치 | 12.5+0.2mm |
