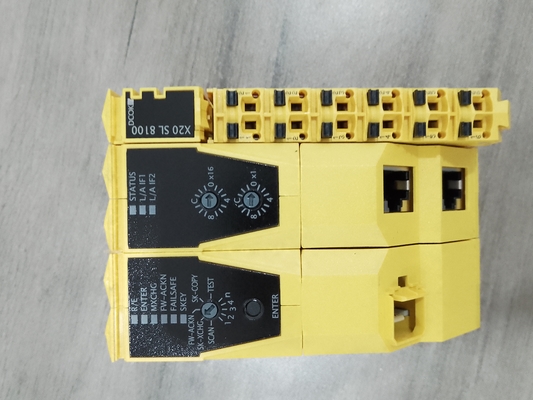

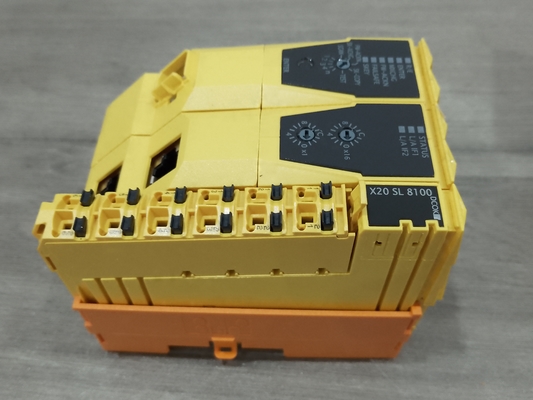

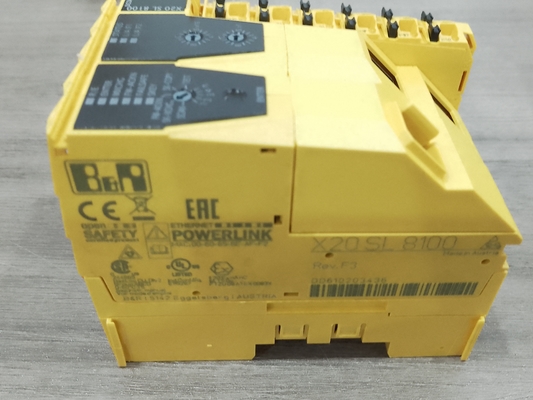

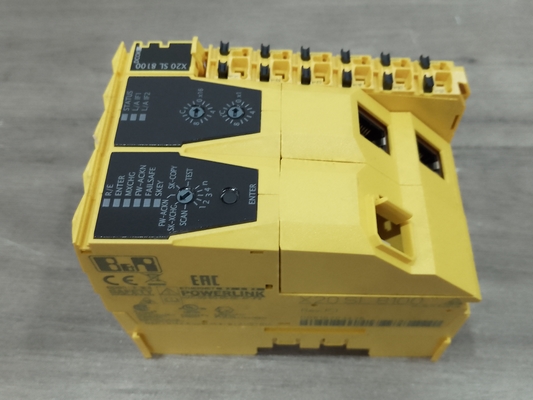

| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | CE |
| 모델 번호: | X20SL8100 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |

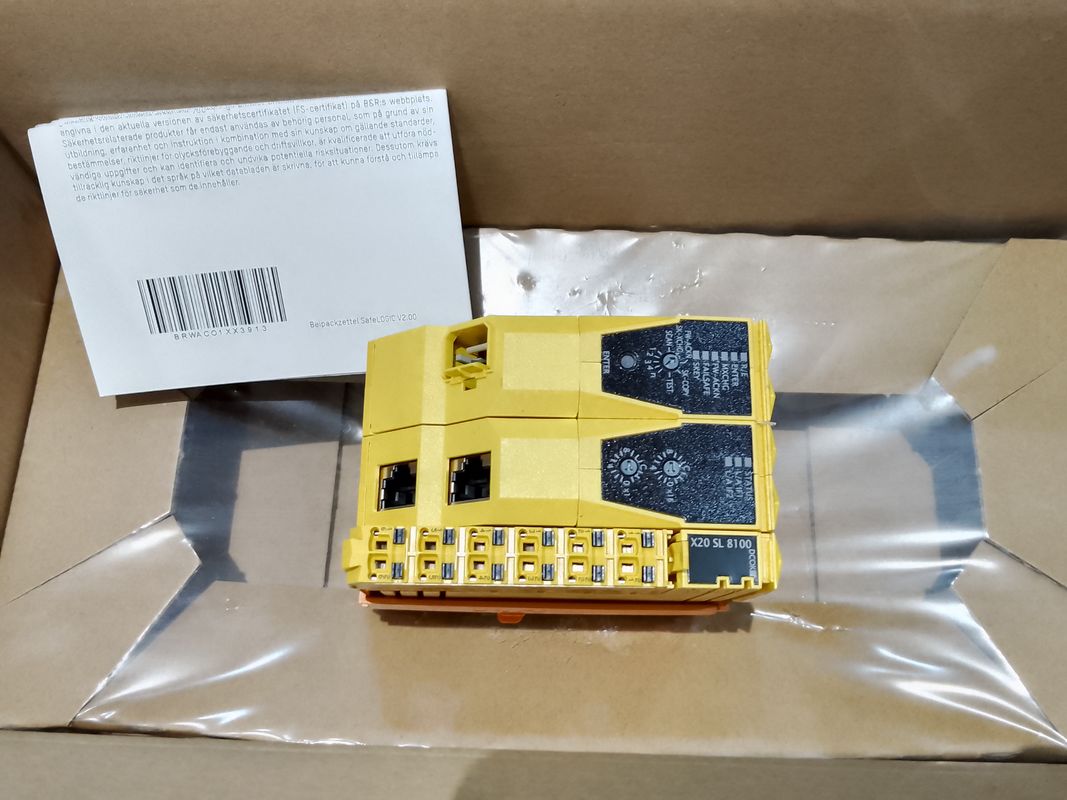

| 포장 세부 사항: | 원형 |
| 배달 시간: | 2-3 일로 일합니다 |
| 지불 조건: | 전신환 |
| 공급 능력: | 10EA |
| 제품 브랜드: | 비앤알 | 제품 모델: | X20SL8100 |
|---|---|---|---|
| 상품 유형: | CPU 모듈 | 입력 전압: | 24VDC |
| 포장: | 원래의 | 보증: | 일년 |
| 치수: | 62.5+0.2*99*75 밀리미터 | 무게: | 190g |
| 강조하다: | X20SL8100 B&R X20 시스템,B&R X20 시스템 CPU 모듈 |
||
이 모듈에는 SafeDESIGNER에서 설계된 애플리케이션을 안전하게 실행할 수 있는 SafeLOGIC 기능이 장착되어 있습니다.이 모듈은 PL e 또는 SIL 3까지의 안전 관련 애플리케이션에서 사용할 수 있습니다.
또한 모듈은 애플리케이션에 관련된 모든 모듈의 안전 관련 통신을 조정합니다.이와 관련하여 모듈은 또한 이러한 모듈의 구성을 모니터링하고 필요할 때마다 모듈에 대한 자율 매개변수 다운로드를 수행합니다.이는 모듈 교체 및 서비스와 관련된 모든 시나리오에서 안전 관점에서 네트워크의 일관되고 올바른 모듈 구성을 보장합니다.이러한 서비스는 SafeLOGIC 컨트롤러에 의해 수행됩니다.
| 인터페이스 | 파워링크 |
| 시스템 모듈 | CPU |
| B&R ID 코드 | 0xDD61 |
| 시스템 요구 사항 | |
| 자동화 스튜디오 | 4.0.16 이상 |
| 자동화 런타임 | V3.08 이상(AsSafety 라이브러리 F4.06 이상용) |
| 세이프디자이너 | 3.1.0 이상 |
| 안전 릴리스 | 1.7 이상 |
| mapp 기술 패키지 | mapp 안전 5.7.0 이상 |
| 냉각 | 팬리스 |
| 상태 표시기 | CPU 기능, POWERLINK, SafeKEY |
| 진단 | |
| CPU 기능 | 예, LED 상태 표시기 사용 |
| 파워링크 | 예, LED 상태 표시기 사용 |
| SafeKEY | 예, LED 상태 표시기 사용 |
| 전력 소비 | 4.3W |
| 액추에이터(저항성)로 인한 추가 전력 손실 [W] | - |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| 기능적 안전성 | cULus FSPC E361559 에너지 및 산업 시스템 기능 안전 인증 ANSI UL 1998:2013 |
| 기능적 안전성 | IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Cat.4 / PL 전자 IEC 61511:2004, SIL 3 |
| 기능적 안전성 | EN 50156-1:2004 |
| ATEX | 영역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 설명서 참조) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 산업용 제어 장비 |
| 해즈록 | cCSAus 244665 공정 제어 장비 위험 지역용 클래스 I, 디비전 2, 그룹 ABCD, T5 |
| DNV | 온도:ㅏ(0 - 45°C) 습기:비(100까지%) 진동:ㅏ(0.7g) EMC:비(다리와 오픈 데크) |
| LR | ENV1 |
| 한국 | 예 |
| ABS | 예 |
| EAC | 예 |
| EN ISO 13849-1:2015 | |
| 범주 | 고양이.4 |
| PL | PL e |
| DC | >94% |
| MTTFD | 2500년 |
| 임무 시간 | 최대20 년 |
| IEC 61508:2010, IEC 61511:2004, EN 62061:2013 |
|
| 실 CL | 실 3 |
| SFF | >90% |
| PFH / PFH디 | |
| 기준 치수 | <1*10-10 |
| openSAFETY 유선 | 무시할 수 있는 |
| openSAFETY 무선 | <1*10-14* 시간당 openSAFETY 패킷 수 |
| PFD | <2*10-5 |
| 검증 테스트 간격(PT) | 20 년 |
| 서로 소통 | 예 |
| 안전한 시운전 옵션 지원 | |
| 부울 | 512 |
| 지능 | 64 |
| UINT | 64 |
| 힘 | 64 |
| UDINT | 64 |
| SafeMOTION 지원 | 예, SafeKEY에서 사용 가능한 운영 라이선스 수에 따라 다름 |
| 최대SafeMOTION 축 수 | 70, 사용된 모듈의 데이터 너비에 따라 다름 |
| 타이밍 정밀도 | 시간 * 0.05 + 안전 애플리케이션의 주기 시간 |
| 최단 작업 클래스 주기 시간 | 1ms |
| 최대SafeNODE 수 | 100, SafeKEY에서 사용 가능한 운영 라이선스 수에 따라 다름 |
| 최대POWERLINK 제어 노드 수 | 50 |
| CPU와 SafeLOGIC 컨트롤러 간의 데이터 교환 | |
| 최대방향별 총 데이터 폭 | 512바이트 |
| 최대각 방향에 대한 데이터 포인트 수 | |
| 부울 | 1024 |
| 지능 | 128 |
| UINT | 128 |
| 힘 | 64 |
| UDINT | 64 |
| SafeDOMAIN과 SafeDOMAIN 간의 데이터 교환 | |
| SafeDOMAIN 관리로 사용 | 예, mapp Safety 5.10.0 및 하드웨어 업그레이드 2.2.1.0부터 시작합니다. |
| 연결된 SafeDOMAIN으로 사용 | 예, mapp Safety 5.10.0 및 하드웨어 업그레이드 2.2.1.0부터 시작합니다. |
| 최대방향별 총 데이터 폭 | 64바이트 |
| 최대각 방향에 대한 총 데이터 포인트 수 | 16 |
| 최대각 방향에 대한 데이터 포인트 수 | |
| 부울 | 128 |
| 지능 | 16 |
| UINT | 16 |
| 힘 | 16 |
| UDINT | 16 |
| 최대연결된 SafeDOMAIN 관리 수 | mapp Safety 5.10.0 및 하드웨어 업그레이드 2.2.1.0부터: 10 |
| 최대SafeDESIGNER 정보 창 항목에 사용 가능한 리소스 | |
| FB 인스턴스 | 4096 |
| 마커 메모리 | 262,144바이트 |
| 스택 메모리 | 32,768바이트 |
| 안전한 입력 데이터를 위한 메모리 | 6144바이트 |
| 안전한 출력 데이터를 위한 메모리 | 2048바이트 |
| 표준 입력 데이터용 메모리 | 1024바이트 |
| 표준 출력 데이터용 메모리 | 1024바이트 |
| 마커 수 | 16,382 |
| 추가 SafeDESIGNER 제한 값 | |
| 최대기능 블록 유형의 수 | 512 |
| 최대힘 변수의 수 | 64 |
| 최대변수 상태가 있는 변수의 수 | 1023 |
| 입력 전압 | 24VDC -15% / +20% |
| 입력 전류 | 최대0.25A |
| 퓨즈 | - |
| 역극성 보호 | 예 |
| 필드버스 | POWERLINK 제어 노드 |
| 유형 | 유형 3 |
| 변종 | 2x 차폐 RJ45 포트(허브) |
| 선 길이 | 최대2개 노드 간 100m(세그먼트 길이) |
| 전송 속도 | 100Mbit/s |
| 옮기다 | |
| 물리적 계층 | 100BASE-TX |
| 반이중 | 예 |
| 전이중 | 아니 |
| 자동 협상 | 예 |
| 자동 MDI/MDIX | 예 |
| 최소주기 시간 | |
| 필드버스 | 200µs |
| 장착 방향 | |
| 수평의 | 예 |
| 수직의 | 예 |
| 해발 고도 설치 | 0 ~ 2000m, 제한 없음 |
| EN 60529에 따른 보호 등급 | IP20 |
| 온도 | |
| 작업 | |
| 수평 장착 방향 | 0 ~ 60°C |
| 수직 장착 방향 | 0 ~ 45°C |
| 디레이팅 | - |
| 저장 | -40 ~ 85°C |
| 수송 | -40 ~ 85°C |
| 상대 습도 | |
| 작업 | 5 ~ 95%, 비응축 |
| 저장 | 5 ~ 95%, 비응축 |
| 수송 | 5 ~ 95%, 비응축 |
| 메모 | X20MK 구성기를 사용하여 SafeKEY 및 SafeLOGIC 기능 범위를 주문하십시오. 배송에 포함된 X20 엔드 커버 플레이트(오른쪽) 12핀 X20 단자대, 안전 키, 배송 시 포함 배송 시 포함된 SafeKEY 커버 |
| 치수 | |
| 너비 | 62.5+0.2mm |
| 키 | 99mm |
| 깊이 | 75mm |
| 무게 | 190g |
