| 원래 장소: | 오스트리아 |
| 브랜드 이름: | B&R |
| 인증: | CE |
| 모델 번호: | X20DS1319 |
| 최소 주문 수량: | 1EA |
|---|---|
| 가격: | USD |
| 포장 세부 사항: | 원래의 |
| 배달 시간: | 3-5일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 10EA |
| 제품 브랜드: | 비앤알 | 제품 모델: | X20DS1319 |
|---|---|---|---|
| 상품 유형: | 입출력 모듈 | ID 코드: | 0x2547 |
| 인증: | CE | 디지털 입력: | 24VDC |
| 보호: | IP20 | 보증: | 일년 |
| 강조하다: | X20DS1319 B&R X20 시스템,B&R X20 시스템 I/O 모듈 |
||

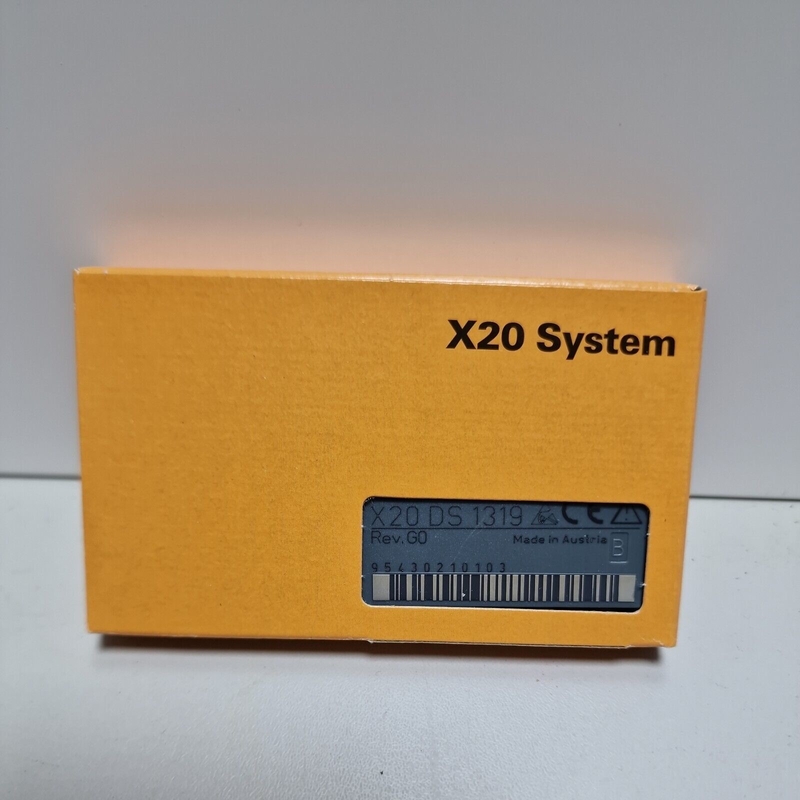

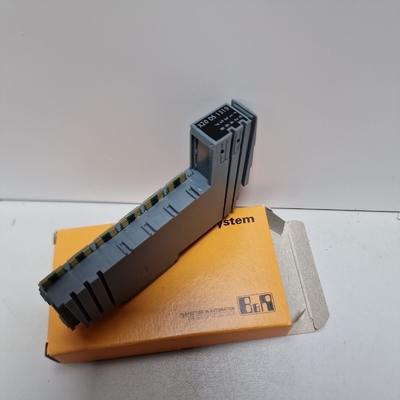

X20DS1319
이 모듈은 다기능 디지털 신호 프로세서 모듈입니다.디지털 신호 처리 또는 디지털 신호 생성과 관련된 다양한 작업에 매우 유연하게 사용할 수 있습니다.두 가지 기본 예제 애플리케이션에는 펄스 및 방향 신호로 스테퍼 출력 스테이지를 제어하거나 인코더 에뮬레이션으로 사용하는 것이 포함됩니다.예를 들어 이 애플리케이션에서 속도 추종 기능이 있는 주파수 인버터 또는 서보 축은 실제 또는 가상 마스터 축을 따를 수 있습니다.
추가적인 필수 기능은 모듈의 통합 타임스탬프 기능입니다.예를 들어 엔코더 에뮬레이션 중에 버스 주기 시간과 거의 독립적으로 카운터 램프 곡선을 생성할 수 있습니다.목표 카운터 값과 도달해야 하는 순간만 전송됩니다.모듈은 버스 클록과 독립적으로 마이크로초 분해능으로 정확하게 적절한 시간에 해당 카운터 값을 자동으로 생성합니다.
| 입출력 모듈 | 4개의 디지털 입력 채널, 입력 또는 출력으로 구성 가능한 4개의 디지털 채널, 1개의 범용 카운터 쌍(2개의 이벤트 카운터, AB 카운터 또는 업/다운 카운터), 최대 2개의 기준 펄스가 있는 선형 이동 생성기(A/B, 방향/주파수) , SSI 앱솔루트 엔코더, μs 분해능의 입력 에지의 상대 또는 절대 모멘트, 시간 트리거 I/O, I/O 오버샘플링 |
| B&R ID 코드 | 0x2547 |
| 상태 표시기 | 채널별 I/O 기능, 동작 상태, 모듈 상태 |
| 진단 | |
| 모듈 실행/오류 | 예, LED 상태 표시기 및 소프트웨어 사용 |
| 출력 | 예, LED 상태 표시기 사용 |
| 전력 소비 | |
| 버스 | 0.01W |
| 내부 I/O | 1.5W |
| 액추에이터(저항성)로 인한 추가 전력 손실 [W] | - |
| 신호선의 종류 | 모든 신호선에는 차폐선을 사용해야 합니다. |
| 인증 | |
| CE | 예 |
| UKCA | 예 |
| ATEX | 영역 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 사용자 설명서 참조) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 산업용 제어 장비 |
| 해즈록 | cCSAus 244665 공정 제어 장비 위험 지역용 클래스 I, 디비전 2, 그룹 ABCD, T5 |
| DNV | 온도:비(0 - 55°C) 습기:비(100까지%) 진동:비(4g) EMC:비(다리와 오픈 데크) |
| LR | ENV1 |
| 한국 | 예 |
| ABS | 예 |
| EAC | 예 |
| KC | 예 |
| 수량 | 1 |
| 인코더 출력 | 24V, 비대칭(A/B, 방향/주파수) |
| 카운터 크기 | 16/32비트 |
| 수량 | 4 + 4, 소프트웨어를 사용하여 입력 또는 출력으로 구성 |
| 공칭 전압 | 24VDC |
| 입력 전압 | 24VDC -15% / +20% |
| 24VDC에서 입력 전류 | 약.1.3mA |
| 입력 회로 | 싱크대 |
| 입력 필터 | |
| 하드웨어 | ≤2µs |
| 소프트웨어 | - |
| 입력 저항 | 18.4kΩ |
| 추가 기능 | SSI 앱솔루트 엔코더, 범용 카운터 쌍, 범용 카운터 쌍용 래치 기능 |
| 입력 주파수 | 100kHz |
| 스위칭 임계값 | |
| 낮은 | <5 VDC |
| 높은 | >15VDC |
| 엔코더 전원의 과부하 특성 | 단락 방지, 과부하 방지 |
| 채널과 버스 간 절연 전압 | 500V에프 |
| 수량 | 1 |
| 카운터 크기 | 인코더에 따라 최대 32비트 |
| 최대전송 속도 | 125kbit/s |
| 인코더 전원 | 모듈 내부, 최대600mA |
| 공칭 전압 | 24V, 비대칭 |
| 수량 | 1 |
| 작동 모드 | 2x 이벤트 카운터, 업/다운 카운터, AB 카운터 |
| 인코더 입력 | 24V, 비대칭 |
| 카운터 크기 | 16/32비트 |
| 입력 주파수 | 최대100kHz |
| 평가 | |
| AB 카운터 | 4배 |
| 이벤트 카운터 | 2배 |
| 업/다운 카운터 | 2배 |
| 신호 형태 | 구형파 펄스 |
| 인코더 전원 | 모듈 내부, 최대600mA |
| 수량 | 최대 4개, 소프트웨어를 사용하여 입력 또는 출력으로 구성 |
| 변종 | 밀기 / 당기기 / 밀고 당기기 |
| 공칭 전압 | 24VDC |
| 스위칭 전압 | 24VDC -15% / +20% |
| 공칭 출력 전류 | 0.1A |
| 총 공칭 전류 | 0.4A |
| 출력 회로 | 싱크 및/또는 소스 |
| 출력 보호 | 과전류 또는 단락 시 과열 차단, 유도 부하 전환을 위한 통합 보호 |
| 진단 상태 | 출력 모니터링 |
| 출력이 꺼졌을 때의 누설 전류 | 최대25µA |
| 잔류 전압 | 0.1A 공칭 전류에서 <0.9V |
| 피크 단락 전류 | <10A |
| 과부하 차단 또는 단락 차단 시 켜짐 | 약.10ms(모듈 온도에 따라 다름) |
| 스위칭 지연 | |
| 0 → 1 | 2µs 미만 |
| 1 → 0 | 2µs 미만 |
| 스위칭 주파수 | |
| 저항 부하 | 최대125kHz |
| 유도 부하 | "유도 부하 전환" 섹션을 참조하십시오. |
| 유도 부하를 끌 때 제동 전압 | 스위칭 전압 + 0.6VDC |
| 추가 기능 | SSI 앱솔루트 엔코더용 클록, 선형 이동 생성기 |
| 전기 절연 |
버스에서 분리된 채널
채널에서 채널이 분리되지 않음
|
| 장착 방향 | |
| 수평의 | 예 |
| 수직의 | 예 |
| 해발 고도 설치 | |
| 0 ~ 2000m | 제한 없음 |
| >2000m | 100m당 주변 온도 0.5°C 감소 |
| EN 60529에 따른 보호 등급 | IP20 |
| 온도 | |
| 작업 | |
| 수평 장착 방향 | -25 ~ 60°C |
| 수직 장착 방향 | -25 ~ 50°C |
| 디레이팅 | - |
| 저장 | -40 ~ 85°C |
| 수송 | -40 ~ 85°C |
| 상대 습도 | |
| 작업 | 5 ~ 95%, 비응축 |
| 저장 | 5 ~ 95%, 비응축 |
| 수송 | 5 ~ 95%, 비응축 |
| 메모 | 1x 터미널 블록 X20TB12를 별도로 주문하십시오. 1x 버스 모듈 X20BM11을 별도로 주문하십시오. |
| 정점 | 12.5+0.2mm |
