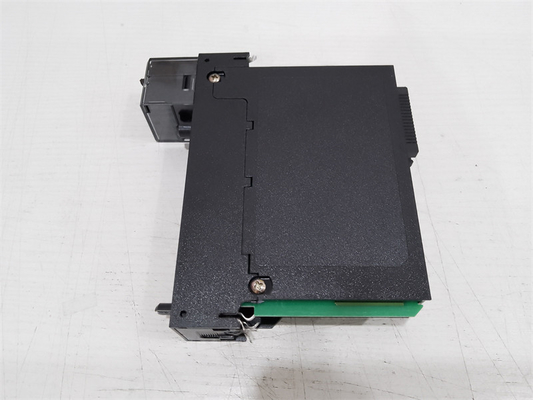

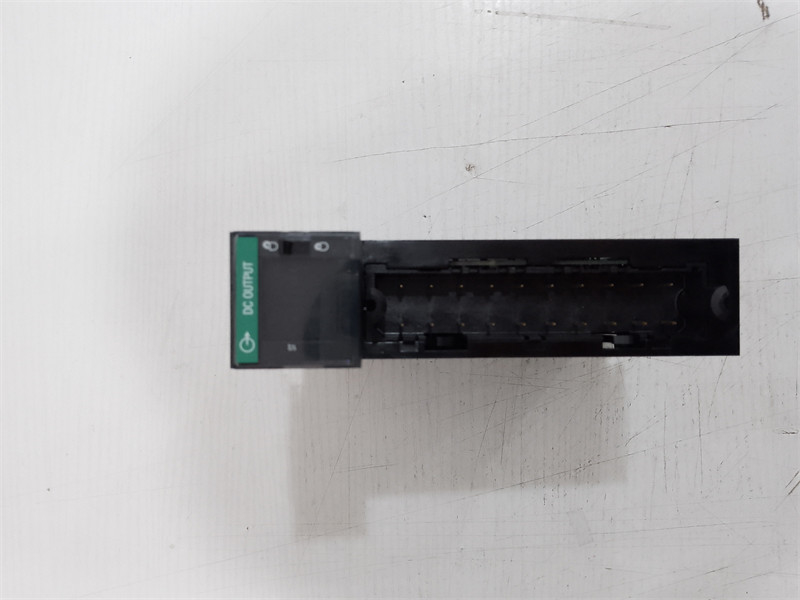

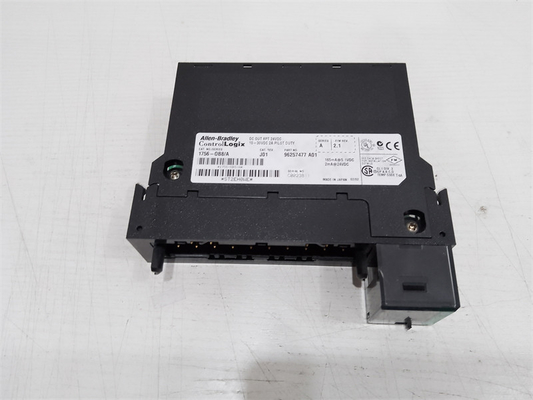

알렌-브래들리 1756-OB8 콘트롤오기스 디지털 DC 8 출력 모듈 24VDC

앨런-브래들리 1756-OB8는 컨트롤로직스 디스크리트 출력 모듈이다. 이 모듈은 명목 값 24VDC와 10-30 VDC의 출력 전압 범위를 제공합니다.DC 전압과 AC 전압에서 작동하는 전기 부하를 활성화하는 데 사용됩니다., 중간 회로와 함께 사용 됩니다.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner module이는 로컬 I/O 컴포넌트 또는 분산 I/O 시스템의 일부로 동작하는 호환성이 있습니다.그것은 사용 가능한 모든 1756-ControlLogix 체이스에 설치 될 수 있으며 표준 또는 전원 공급 모듈을 따라 작동.

1756-OB8는 5.1 VDC에서 165 mA의 백플레인 전류 도출과 24VDC에서 2 mA를 가지고 있으며 전체 백플레인 전력은 0.89 W이며 전력 소모는 2.5 W @ 60 ° C (140 ° F) 이며 열 소모는 8.이 출력 모듈의 각 채널은 모듈당 최대 2A @ 60°C (140°F) 및 8A @ 60°C (140°F) 를 공급할 수 있다.

이 모듈은 분리 가능한 터미널 블록 (RTB) 을 사용하여 모듈의 각 채널을 전기 부하에 연결합니다.호환되는 RTB는 1756-TBNH 및 1756-TBSH이며 적절한 RTB 키팅은 사용자 정의입니다.기계식 키킹.

그것은 모듈 매개 변수와 특성을 추가로 수정 할 수있는 하드웨어 구성에 입력됩니다. 이러한 매개 변수 중 일부는 요청 패킷 간격 (RPI), 필터 시간,모듈 억제 및 다른 많은.

이 모듈은 1756-TBNH 또는 1756-TBSH (20 핀 RTB) 가 될 수 있는 제거 가능한 터미널 블록 (RTB) 을 사용합니다. 이 모듈은 다음과 같은 통신 형식을 사용할 수 있습니다.듣기 전용 - 랙 최적화, 출력 데이터, 듣기 전 출력 데이터, 계획 출력 데이터 1756-OB8 모듈에 대한 파일럿 의무도 제공됩니다.

1756-OB8 모듈은 12/24 볼트 DC 소스의 전압 범주와 10 ~ 30 볼트 DC의 작동 범위가 있습니다. 현재 도는 5.1V에서 165 mA, 24V에서 2 mA입니다. 백플랜 전력은 0.89 W입니다.,최대 분산량은 60°C에서 2.5W이고 열 분산량은 8.53 BTU/hr입니다.이 모듈의 최대의 오프 상태 누출 전류는 점 당 1mA이며,, 그것은 2A에서 최대 전압 하락 1.2V DC를 가지고 있습니다. 그것은 또한 60도 섭씨에서 포인트당 최대 전류 2A와 모듈당 최대 전류 8A 60도 섭씨에 있습니다.각 점당 급류는 4A이고 각 점당 10ms이며, 60°C에서 1초마다 반복되며, 최소 부하 전류는 점당 2mA입니다.. 모듈의 격리 전압은 250V에서 연속적입니다. 이 모듈은 또한 점당 결함 모드 상태와 점당 프로그램 모드 상태를 수정 할 수 있습니다.두 가지 옵션은 마지막 상태를 유지합니다.1756-OB8 모듈의 온도 범위는 작동 중인 0 ~ 60 ° C, 작동하지 않는 경우 -40 ~ 85 ° C입니다.또한 최대 주변 공기 온도는 섭씨 60도이며 비 응축 상대 습도는 5%에서 95%입니다..
