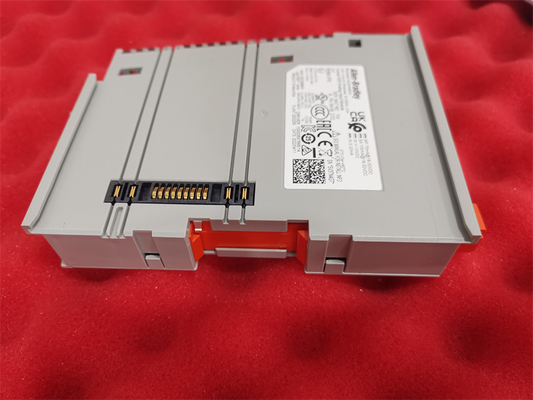

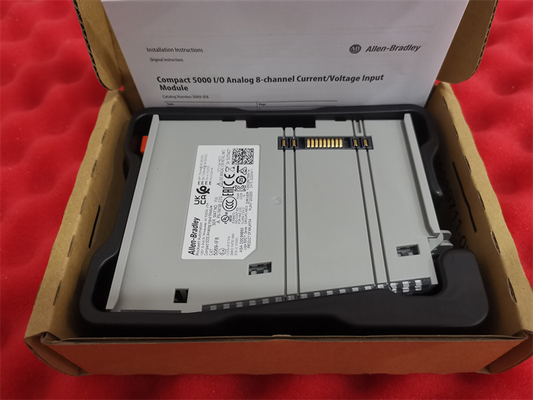

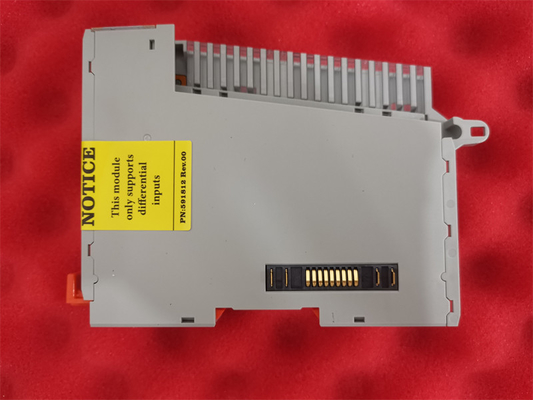

알렌-브래들리 5069-IF8 8 (8) 차동 아날로그 입력 채널 모듈

앨런 브래들리 5069-IF8는 컴팩트 5000 I/O 모듈이다. 이 모듈은 아날로그 입력 모듈로 주로 8개의 디ферен셜 입력 채널을 갖추고 있다. 호환 가능한 전압 신호 범위는 ±10VDC,0-10VDC 및 0-5VDC가 적용되는 동안 전류 신호 범위는 0-20mA 및 4-20mA입니다..

5069-IF8는 일반적으로 아날로그 센서와 송신기를 인터페이스하는 데 사용됩니다. 이 모듈은 아날로그 신호를 받아 수신 데이터를 디지털 정보로 변환합니다.변환은 Sigma-Delta Two 24비트 멀티플렉스 아날로그에서 디지털 변환기 (ADC) 를 통해 수행됩니다.변환 된 데이터는 IEEE 32 비트 부동 소수점 데이터 형식으로 저장됩니다. 변환 된 디지털 데이터는 탑재 데이터 경보를 활성화하기 위해 추가로 처리 될 수 있습니다.엔지니어링 단위로 확장 및 실시간 채널 샘플링.

이 모듈은 채널당 스캔 시간이 625μs와 그룹당 2.5ms입니다. 또한 5, 10 (50/60 기본), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz이러한 필터 설정은 일반적으로 데이터를 선형화하는데 사용되며 특히 입력 데이터는 짧은 시간 내에 변동적이고 빠르게 변합니다.또한, 이 모듈은 고속도로 주소 가능한 원격 변환기 (HART) 단말기와 사용할 수 있습니다. 사용자는 단지 250를 추가해야합니다.HART 송신기 준수를 위해 전류 루프에 저항이 모듈은 초전압 보호 및 오픈 회로 검출을 내장했습니다. 오픈 회로 검출은 신호 수준이 + 전체 규모와 같은 특정 수준 이하일 때 감지됩니다.전압 및 4...20 mA 범위에서 < 2 s, < 2 s

이 모듈의 채널 간 공통 모드 전압은 +/- 10V입니다.또한 전압 및 전류 모드 모두에서 최대 초압 보호 +/- 30V DC와 전류 모드에서 최대 초류 보호 +/- 30mA와 함께 제공됩니다.이 드라이브는 8개의 노란색/붉은 I/O 지표 LED와 1개의 녹색/붉은 모듈 지표 LED를 탑재하고 있으며, 오픈 타입의 칸막이를 사용하고 있으며, 공장에서 정렬된 것입니다.이 모듈의 MOD 전력 또는 모듈 버스 전력은 양 범위의 전압 범위와 18-32V DC의 패스트로프 전압 범위가 있습니다., 최대 전류는 75 mA이며 최대 명함 전류는 9.55 mA입니다. 5069-IF8 모듈에는 센서 액추에이터 (SA) 필드 파워 전압 범위가 18-32V DC입니다.패스트루브 전압 범위는 0-32V DC, 최대 필드 파워 전류는 100 mA이며 모듈의 최대 등급 전류는 9.95 A입니다. 최대 전력 소모량은 전압 모드에서 2.1 W, 전류 모드에서 2.4 W입니다.최대 열 분산은 7입니다.전압 모드에서 BTU/시간 2개, 전류 모드에서 BTU/시간 8.2개. 또한 0~60 oC의 온도에서 가장 잘 작동하며, -40~85 oC의 온도에서 보관할 수 있다.
