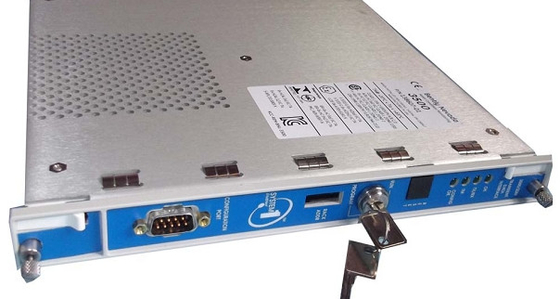

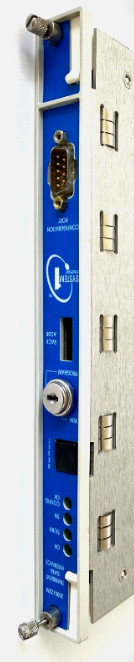

벤틀리 네바다 3500/22M 138607-01 표준 일시 데이터 인터페이스 모듈

벤틀리 네바다3500/22M 138607-01 표준 임시 데이터 인터페이스 모듈

제품 세부 사항:

추가 정보:

설명:

3500 임시 데이터 인터페이스 (TDI) 는 3500 모니터링 시스템과 벤틀리 네바다의 시스템 1® 기계 관리 소프트웨어 사이의 인터페이스입니다.TDI는 3500/20 랙 인터페이스 모듈의 기능을 TDXnet와 같은 통신 프로세서의 데이터 수집 기능과 결합합니다.TDI는 M 시리즈 모니터 (3500/40M, 3500/42M 등) 와 함께 3500 랙의 RIM 슬롯에서 작동합니다.) 는 일정 상태 및 일시적인 파형 데이터를 지속적으로 수집하고 이 데이터를 이더넷 링크를 통해 호스트 소프트웨어로 전달합니다.. 정적 데이터 캡처는 TDI와 함께 표준이지만 옵션 채널 활성화 디스크를 사용하면 동적 또는 일시적인 데이터도 캡처 할 수 있습니다.TDI는 3500 랙에 통신 프로세서 기능을 통합하는 것 외에도 이전 통신 프로세서보다 여러 분야에서 개선되었습니다..

TDI는 전체 래크에 공통된 특정 기능을 제공하지만 TDI는 중요한 모니터링 경로의 일부가 아니며 전체 모니터 시스템의 적절한 정상적인 작동에 영향을 미치지 않습니다.각 래크에 1개의 TDI 또는 RIM이 필요합니다.TDI는 래크에 단 한 개의 슬롯을 차지하고 항상 슬롯 1 (전력 공급 장치 옆에) 에 위치합니다.

트리플 모듈러 리던던트 (TMR) 애플리케이션의 경우 3500 시스템은 TDI의 TMR 버전을 필요로 합니다. 모든 표준 TDI 기능 외에도,TMR TDI는 또한 모니터 채널 비교를 수행합니다. 3500 TMR 구성은 모니터 옵션에서 지정된 설정을 사용하여 모니터링 투표를 실행합니다. 이 방법을 사용하여,TMR TDI는 3개의 (3) 과잉 모니터의 출력을 지속적으로 비교합니다.. TMR이 그 모니터 중 하나에서 정보가 더 이상 나머지 둘과 동등하지 않다는 것을 감지하면 (구성된 비율 내에서),그것은 모니터 오류로 표시하고 시스템 이벤트 목록에 이벤트를 배치합니다.

3500 래크를 RUN 모드 또는 PROGRAM 모드 둘 다에 배치하는 데 사용됩니다. RUN 모드는 래크의 정상적인 작동을 허용하고 구성 변경을 잠금합니다.프로그램 모드는 래크의 정상적인 작동을 허용하고 또한 지역 또는 원격 래크 구성을 허용합니다.키는 둘 다 위치에서 래크에서 제거 할 수 있습니다. 스위치가 실행 또는 프로그램 위치에서 남아있을 수 있습니다.실행 위치에서 잠금 스위치를 사용 하 여 무단 랙 재구성을 제한 할 수 있습니다프로그램 위치에서 잠금 스위치를 설정하면 언제든 래크를 원격으로 재구성할 수 있습니다.

릴레 3500 랙이 정상적으로 작동하거나 랙 내부에서 결함이 감지되었을 때 표시합니다. 사용자는 NOT OK 상태를 알리기 위해 "OPEN" 또는 "CLOSED" 연락처를 선택할 수 있습니다.이 릴레는 항상 정상적으로 작동합니다..

이 디스크는 TDI가 지원하는 동적 데이터의 채널 수를 활성화하는 데 사용됩니다. 동적 데이터는 파동 형태를 수집하는 능력을 의미합니다. 동적 데이터에는 두 가지 수준이 있습니다.스테이디 스테이트 포인트는 소프트웨어 명령 또는 경보 이벤트로 인해 파동 형태 데이터를 수집하는 채널입니다., 따라서 현재 값, 계획된 파형 캡처 및 경보 데이터 캡처를 지원합니다.과도한 지점은 기계 속도와 같은 매개 변동으로 인해 파형 수집의 추가 기능과 함께 정형 지점의 모든 기능을 제공합니다..
