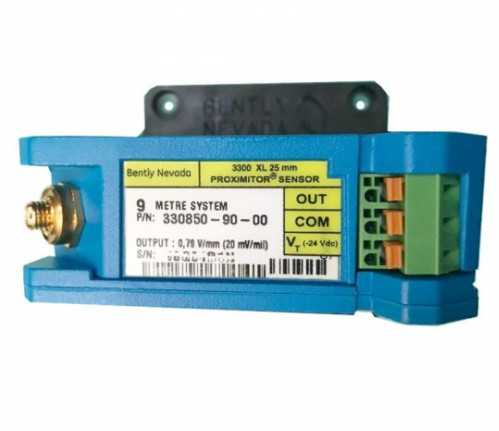

벤틀리 네바다 330850-50-05 3300XL 근접 변환기 시스템 25mm 근접 센서

벤틀리 네바다330850-50-05 3300XL 근접 변환기 시스템 25mm 근접 센서

제품 세부 사항:

추가 정보:

설명:

3300 XL 25mm 트랜스듀서 시스템은 별도의 25mm 프로브, 연장 케이블 및 3300 XL 25mm 근접 센서로 구성됩니다.787 V/mm (20 mV/mil) 출력으로 이 시스템은 12이 선형 범위를 기반으로, 3300 XL 25mm 트랜스듀서 시스템은

터빈 로터와 기계 스테터 사이의 성장 속도 차이로 인한 중형에서 큰 증기 터빈 발전기에서 차분 팽창 (DE) 을 측정하기에 적합합니다.

차차 팽창 측정은 두 개의 근접 변환기가 추진 베어링에서 어느 정도 떨어진 칼러 또는 램프를 관찰하여 수행됩니다. 전형적인 변환기 장착 장치는 다음과 같습니다:

• 두 개의 변압기가 같은 쪽 목걸이를 관찰하고 있습니다.
• 두 개의 상호 보완적인 입력 트랜스듀서, 칼라의 반대쪽을 관찰하여 측정 가능한 DE 범위를 두 배로 증가시킵니다.

적어도 하나의 변환기가 로터에 있는 램프를 보고 두 번째 변환기가 로터에 있는 별도의 램프 또는 다른 위치를 보고 방사선 움직임을 보완하도록 하는 두 개의 변환기.이 배열은 측정에 약간의 오류를 추가, 그러나 보충 측정보다 더 긴 전체 DE 거리를 측정 할 수 있습니다. 장착 방법을 선택하는 기준은 사용 가능한 목표물의 크기입니다.예상되는 로터 축 운동량과 기계에 존재하는 DE 목표의 종류 (칼러 대 램프)충분한 목걸이 높이가 있다면, 목걸이의 같은 쪽을 관찰하는 두 개의 변환기가 선호되는 구성입니다. 이 두 개의 변환기는 불필요한 측정 기능을 제공합니다.

3300 XL 25mm 근접 센서는 이전 3300 XL 근접 센서와 동일한 고급 기능을 가지고 있습니다.그 얇은 디자인은 고밀도 DIN-레일 설치 또는 더 전통적인 패널 마운트 구성에 장착 할 수 있습니다.향상 된 RFI/EMI 면역은 3300 XL 근접 센서가 특별한 장착 고려 없이 유럽 CE 마크 승인을 달성 할 수 있습니다.이 RFI 면역은 또한 인근 고주파 라디오 신호에 의해 역효과 변환기 시스템에서 방지. 프록시미터 센서에 SpringLoc 터미널 스트립은 필요 없습니다

특수 설치 도구와 더 빠르고 고도로 견고한 현장 배선 연결을 촉진합니다.
