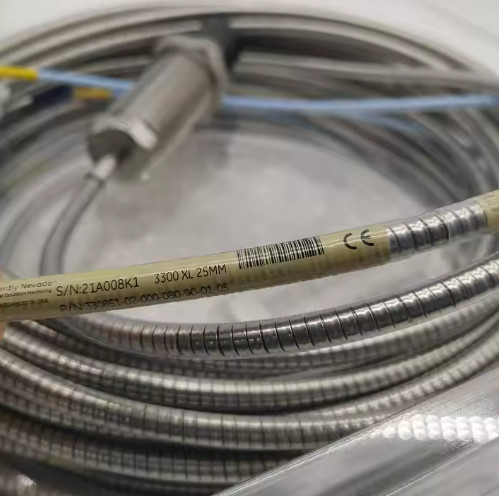

벤틀리 네바다 330851-02-000-070-50-00-05 3300XL 근접 변환기 시스템 25mm 근접 탐사

벤틀리 네바다330851-02-000-070-50-00-05 3300XL 근접 변환기 시스템 25mm 근접 탐사

제품 세부 사항:

추가 정보:

설명:

3300 XL 25mm 트랜스듀서 시스템은 별도의 25mm 프로브, 연장 케이블 및 3300 XL 25mm 근접 센서로 구성됩니다.787 V/mm (20 mV/mil) 출력으로 이 시스템은 12이 선형 범위를 기반으로, 3300 XL 25mm 트랜스듀서 시스템은

터빈 로터와 기계 스테터 사이의 성장 속도 차이로 인한 중형에서 큰 증기 터빈 발전기에서 차분 확장 (DE) 을 측정하기에 적합합니다.

차차 확장 측정은 두 개의 근접 변환기가 추진 베어링에서 어느 정도 떨어진 칼러 또는 램프를 관찰하여 수행됩니다. 전형적인 변환기 장착 장치는 다음과 같습니다:

• 두 개의 변압기가 같은 쪽 목걸이를 관찰하고 있습니다.
• 두 개의 상호 보완적인 입력 트랜스듀서로 칼라의 반대쪽을 관찰하여 측정 가능한 DE 범위를 두 배로 증가시킵니다.

적어도 하나의 변환기가 로터에 있는 램프를 보고 두 번째 변환기가 로터에 있는 별도의 램프 또는 다른 위치를 보고 방사선 움직임을 보완하도록 하는 두 개의 변환기.이 배열은 측정에 약간의 오류를 추가, 그러나 보충 측정보다 더 긴 전체 DE 거리를 측정 할 수 있습니다. 장착 방법을 선택하는 기준은 사용 가능한 목표물의 크기입니다.예상되는 로터 축 운동량과 기계에 존재하는 DE 목표의 종류 (고래 대 램프)충분한 목걸이 높이가 있다면, 목걸이의 같은 쪽을 관찰하는 두 개의 변환기가 선호되는 구성입니다. 이 두 개의 변환기는 불필요한 측정 기능을 제공합니다.

3300 XL 25mm 프로브는 가장 혹독한 증기 터빈 DE 환경에서 최대 생존을 위해 설계되었습니다.그것은 200 °C (392 °F) 까지 높은 온도에서 지속적으로 작동하고 정확성을 유지할 수 있습니다, 그리고 250 ° C (482 ° F) 까지 간헐적으로 높은 온도에 견딜 수 있습니다. 25 mm 탐사선은 FluidLoc 케이블 (모든 25 mm 탐사선에서 표준) 과 결합하여 앞과 뒷 두 개의 밀폐를 모두 가지고 있습니다.수분이 탐사 끝으로 들어가는 것을 방지합니다.특수 고 온도 ClickLoc 커넥터는 또한 탐사선과 연장 케이블에 표준입니다.각 프로브와 케이블은 커넥터 보호 장치와 연결 장치가 오염되지 않도록 할 수있는 일회용 커넥터 보호 장치 설치 도구가 제공됩니다.탐사 선에 있는 클릭록 커넥터는 가려낼 수 있는 칼라를 가지고 있어 좁은 공백을 통해 케이블을 이동시킬 수 있습니다.
