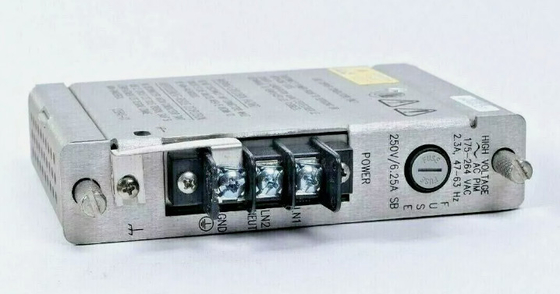

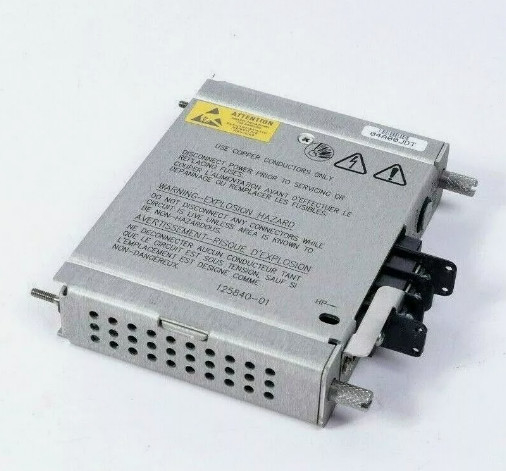

벤틀리 네바다 3500/15-02-02-00 125840-01 전원 공급 고전압 ac 전력 입력 모듈 (PIM)

벤틀리 네바다 3500/15-02-02-00 125840-01 전원 공급 고전압 ac 전력 입력 모듈 (PIM)

제품 세부 사항:

추가 정보:

설명:

3500 시스템은 기계 보호 애플리케이션에 적합한 지속적인 온라인 모니터링을 제공합니다.그리고 이러한 시스템에 대한 미국 석유 연구소 API 670 표준의 요구 사항을 충족하도록 설계되었습니다이 시스템은 모듈형 래크 기반 설계로 다음과 같은 구성 요소를 포함합니다.

3500/05 기기 래크 (필수)

하나 또는 두 개의 3500/15 전원 공급 장치 (필수)

3500/22M 일시 데이터 인터페이스 (TDI) 모듈 (필수)

하나 이상의 3500/XX 모니터 모듈 (필수)

하나 이상의 3500/32M (4채널) 또는 3500/33 (16채널) 릴레이 모듈 (선택)

하나 또는 두 3500/25 키파소르* 모듈 (선택)

하나 이상의 3500/92 통신 게이트웨이 모듈 (선택)

입력/출력 (I/O) 모듈 (필수)

3500/94M VGA 디스플레이 (선택)

내부 또는 외부의 본질적인 안전 장벽 또는 위험 영역 설비를 위한 갈바닉 격리장치 (선택)

3500 시스템 구성 소프트웨어 (필요한) 시스템 구성 요소는 다음 섹션 및 각각의 데이터 시트에서 더 자세히 설명됩니다.

3500 전원 공급 장치는 절반 높이의 모듈이며 래크의 왼쪽에 특별히 설계된 슬롯에 설치되어야합니다.3500 랙은 하나 또는 두 가지 전원 공급 장치 (AC 및 / 또는 dc의 모든 조합) 를 포함 할 수 있으며 공급 장치 중 하나는 전체 랙을 공급 할 수 있습니다.설치 된 경우, 두 번째 공급은 원자력 공급에 대한 백업 역할을 합니다. 두 가지 전원 공급 장치가 래크에 설치되면,하층 슬롯의 공급은 기본 공급, 상위 슬롯의 공급은 백업 공급 역할을 합니다.두 번째 전원 공급 장치가 설치되어있는 한 전원 공급 모듈 중 하나를 제거하거나 삽입하면 랙의 작동을 방해하지 않습니다.3500 전원 공급 장치 입력 전압의 넓은 범위를 받아들이고 다른 3500 모듈에 의해 사용에 허용되는 전압으로 변환세 가지 전원 공급 버전은 다음과 같이 3500 시리즈 기계 보호 시스템과 함께 사용할 수 있습니다:

• AC 전력

• 고전압 DC 전원 공급

• 저전압 DC 전원 공급

3500/15 전원 공급 장치는 전 세계 전압 소스와 호환성을 제공하여 AC 또는 DC 입력 전력을 주문할 수 있습니다. 라인 노이즈 필터는 표준입니다.3500 랙은 단일 공급에서 작동 할 수 있습니다, 또는 전력 중단을 용납할 수 없는 상황에 대한 과잉을 제공하기 위해 듀얼 공급을 사용할 수 있습니다.

이중 공급은 가장 왼쪽에 있는 래크 슬롯의 상단 및 하단 위치에 위치한다. 부재적 공급은 별도의 전압원을 사용할 수 있다. 예를 들어,주 (하부) 공급은 120 Vac 전력으로 작동 할 수 있으며, 백업 (상부) 공급은 중단되지 않는 24 Vdc 소스에서 공급 될 수 있습니다..

각 공급은 개별적으로 전체 랙과 모듈에 전력을 공급할 수 있습니다. 부재 공급을 사용할 때,아래쪽 공급은 래크의 주요 전력으로 작용하고 상쪽 공급은 백업으로 작용합니다., 원자력 공급 장치가 고장 났을 경우 레이크 기능을 중단하지 않고 즉시 자동으로 원자력 공급 장치로 작동 할 준비가되어 있습니다.

3500/15 전원 공급 모듈은 모든 출력 전압이 사양에 해당하는지 여부를 결정하는 자율 모니터링 기능을 갖추고 있습니다.모듈은 전원 공급의 전면 패널에 녹색 공급 OK LED를 통해이 발표.

데이터 시트 링크:

3500-15 AC 및 DC 전원 공급 장치 데이터 시트 - 14153...
