ABB PM864AK01 3BSE018161R1 AC 800M 프로세서 단위 CPU I/O 모듈

ABB PM864AK01 3BSE018161R1 AC 800M 프로세서 단위 CPU I/O 모듈

제품 세부 사항:

설명:

800xA 시스템 소프트웨어는 DVD의 세트에 패키지되어 있습니다. 시스템 설치는 자동 설치 프로그램에서 지원됩니다.자동 설치 프로그램은 800xA 시스템의 설치와 구성을 용이하게하는 셸 프레임워크입니다. 설치는 라이선스 부족으로 인해 결코 방해되지 않습니다, 하지만 라이선스는 운영 또는 엔지니어링 시스템을 위한 기능을 잠금 해제하는 데 필요합니다.ABB 이외의 회사에서 업데이트 및 보안 관련 소프트웨어는 별도로 다운로드 및 설치해야합니다., 자동화 설치 프로그램에서 안내됩니다.

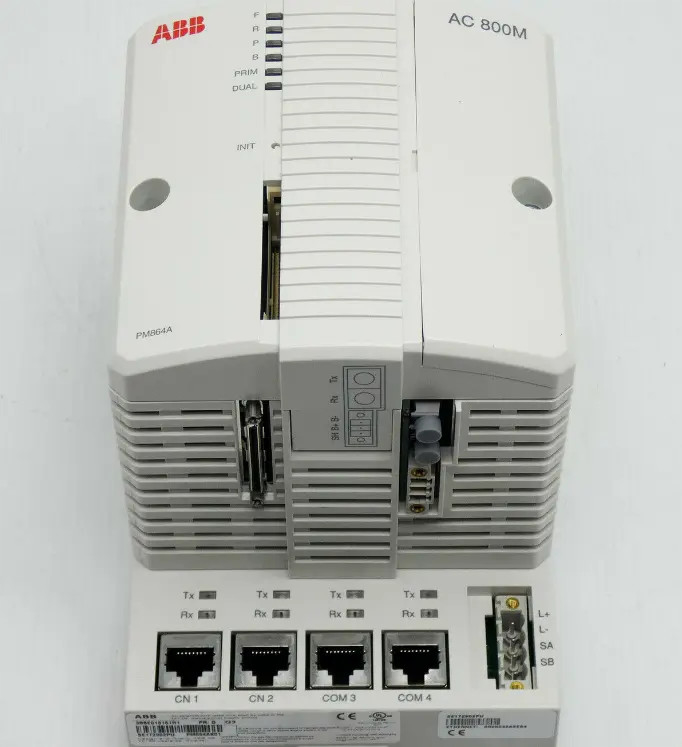

CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼 및 컴팩트 플래시 인터페이스가 포함되어 있습니다.PM864AK01 컨트롤러의 기판에는 두 개의 RJ45 이더넷 포트가 있습니다., CN2) 를 통해 제어 네트워크에 연결하고 두 개의 RJ45 일련 포트 (COM3, COM4).다른 포트 (COM4) 는 분리되어 구성 도구를 연결하는 데 사용됩니다.컨트롤러는 더 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPU, CEX-Bus, 통신 인터페이스 및 S800 I/O).

PM8xx 단위 (PM891을 제외한) 의 기본판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 직렬 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모덤 제어로 RS-232C 포트 신호입니다., 다른 포트 (COM4) 는 격리되어 구성 도구에 연결하는 데 사용됩니다. PM851/PM851A는 하나의 이더넷 (CN1) 포트로 제한되어 있으므로 불필요한 이더넷이 사용할 수 없습니다.전기 모듈 버스 및 통신 확장 버스 (CEX 버스) 연결 장치가 기판에 설치됩니다.. 내장 된 전기 모듈 버스는 S800 I / O 단위의 그룹을 기본판에 직접 연결하기 위해 단일 CPU 구성에서 사용할 수 있습니다. (클러스터 당 최대 단위 수는 12).광 모듈 버스에 추가로 7개의 클러스터 (각 클러스터는 최대 12개의 유닛을 포함합니다) 를 추가할 수 있습니다..

DCS 제어 시스템 (분산 제어 시스템, 분산 제어 시스템) 산업 자동화 대용량 생산을 위해, 그는 컴퓨터 기술, 제어 기술,네트워크 통신 기술과 멀티미디어 기술을 결합하여 제품을, 좋은 인간-기계 인터페이스와 강력한 통신 기능을 제공 창, 프로세스 제어, 프로세스 관리에 책임이 있습니다.

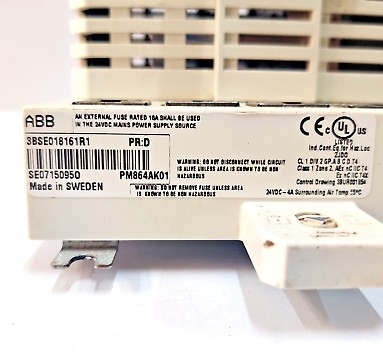

ABB PM864AK01 3BSE018161R1는 AC 800M 제어 시스템의 프로세서 단위입니다. 그것은 광범위한 응용 프로그램에 사용할 수있는 강력하고 다재다능한 프로세서 단위입니다.프로세스 제어 포함, 전력 생산 및 제조. PM864A 컨트롤러의 기판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 일련 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모덤 제어 신호를 가진 RS-232C 포트입니다., 다른 포트 (COM4) 는 격리되어 구성 도구를 연결하는 데 사용됩니다. 컨트롤러는 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPU, CEX-Bus,통신 인터페이스 및 800XA I/O).

데이터 시트 링크:

ABB PM864AK01 3BSE018161R1.pdf
