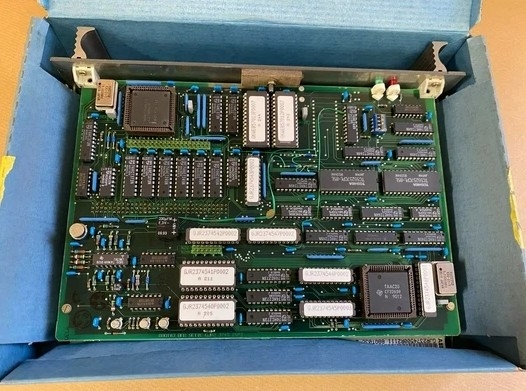

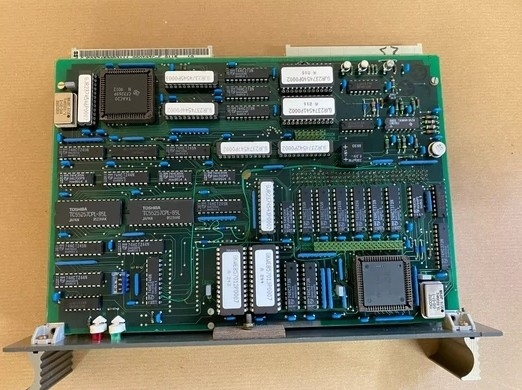

ABB 88QT03C-E GJR2374500R2111 버스 커플러 24 VDC DCS 시스템 카드

ABB 88QT03C-E GJR2374500R2111 버스 커플러 24 VDC DCS 시스템 카드

제품 세부 사항:

설명:

입력/출력 스테이션과 관련하여 모듈은 처리 모듈로 작용합니다. 총 256 개의 텔레그램을 수신 및 전송합니다.PM866 / PM866A 컨트롤러의 기본 플레이트는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트를 가지고 있습니다., 두 개의 RJ45 시리즈 포트. 시리즈 포트 중 하나는 모?? 제어 신호를 가진 RS-232C 포트이며 다른 포트는 분리되어 구성 도구의 연결을 위해 사용됩니다.컨트롤러는 더 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPUCEX-Bus, 통신 인터페이스 및 S800 I/O).

ABB 88QT03C-E GJR2374500R2111 버스 결합기는 ABB 산업 자동화 시스템에서 데이터 통신 및 네트워크 통합을 위해 설계된 고성능 버스 결합기입니다.결합기는 24 VDC 전원 공급 시스템에 설계되었습니다주요 기능은 다양한 버스 시스템 간의 효과적인 연결과 데이터 전송을 달성하고 시스템 구성 요소 간의 원활한 통합 및 정보 흐름을 보장하는 것입니다.88QT03C-E는 높은 호환성을 가지고 있으며 여러 종류의 버스 프로토콜과 통신 표준을 지원할 수 있습니다.그것은 안정적인 인터페이스와 프로토콜 변환을 제공함으로써 다른 버스 시스템 간의 원활한 데이터 교환을 보장하며 시스템 이질성으로 인한 호환성 문제를 해결합니다.커플러는 여러 네트워크 노드를 연결하고 통합 할 수 있습니다, 중앙 집중식 관리 및 통제를 실현하고 시스템의 전반적인 효율성과 운영의 편의성을 향상시킵니다.

88QT03 버스 결합 모듈은 PROCONTROL P를 PROCONTROL ---PS 보호 시스템의 버스와 연결하는 데 사용됩니다.모듈은 스테이션 버스에서 최대 255 개의 텔레그램을 수신하고 스테이션 버스로 최대 200 개의 텔레그램을 보낼 수 있는 결합된 입력/출력 모듈처럼 동작합니다.. 88QT03C-E는 ABB PROCONTROL 시스템 결합 모듈은 다음과 같은 세 가지 기능 블록 섹션으로 구성되어 있습니다. 특정 역 버스 기능.모듈은 PROCONTROL 버스 시스템의 모든 역에 연결 될 수 있습니다2개 부대가 필요합니다.

이 기능은 두 개의 공유 메모리를 통해 협력합니다. 스테이션-버스 공유 메모리는 스테이션 버스에 할당된 메모리이며 입력/출력 스테이션-버스 공유 메모리는 입력/출력 스테이션에 할당됩니다.버스 결합 모듈 88QT03은 입출력 역과 역을 연결합니다.입력/출력 스테이션과 관련하여 모듈은 처리 모듈로 작용합니다. 총 256개의 텔레그램을 수신하고 전송합니다.모듈 88QB03-E/R0100과 함께 버스 결합 모듈은 PROCONTROL 캐비닛 89MS01 및 89MS02에 설치될 수 있습니다.저도요
