ABB 89NG03 GJR4503500R0001 역버스 전압을 생성하는 전원 공급 모듈

ABB 89NG03 GJR4503500R0001 역버스 전압을 생성하는 전원 공급 모듈

제품 세부 사항:

설명:

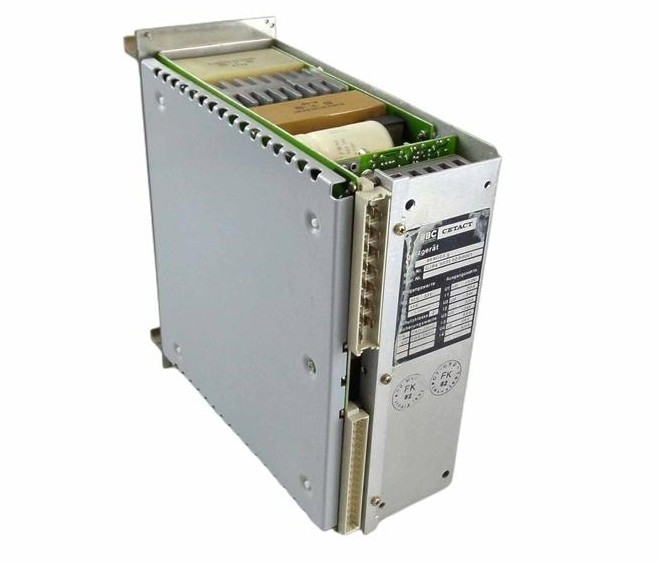

전원 공급 모듈 89NG03은 PROCONTROL 다목적 처리 스테이션의 스테이션 버스 하부 라크에 필요한 전압을 전환하고 생성하는 데 사용됩니다.각 모듈 하위 랙은 자신의 전압 공급을 가지고 있기 때문에, 전원 공급 장치는 다목적 처리 스테이션에 총 4 번 사용됩니다.USE 커넥터 X1을 통해 공급되는 양전압은 전원 공급 모듈에 의해 스위치 스테이지를 통해 역 버스 뒷면으로 프로세스 전압 US로 전환됩니다.이 전압은 모듈에 융합되어 있습니다. 융합기는 모듈 앞쪽에 있습니다.

전압 UB와 UD는 UD의 함수로 조절됩니다. 전압 UB는 변동적입니다. 즉, 출력 전압은 UD와 연결 된 부하에 따라 허용 한계 내에서 변경됩니다.모듈은 실제 전압 값에 대한 내부 및 외부 탭이 있습니다센서 라인이 열리면 전압 UD는 연결 된 부하에 관계없이 모듈 출력 단말기에 고정 값으로 제어됩니다. 센서 라인이 연결되면 (F +, F-),센서 라인의 연결 지점의 출력 전압은 일정한 값으로 제어됩니다.PROCONTROL로 센서 라인은 역 버스 뒷면 중간에 연결되어 있습니다.추가 모듈을 연결하여) 안정화됩니다..

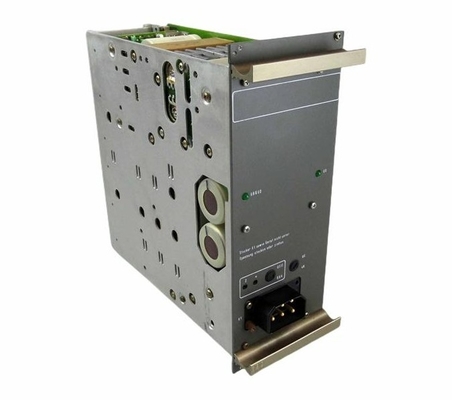

전원 공급 모듈은 전면 패널에 있는 플러그를 통해 공급됩니다. 프로세스 전압 US = +24 VDC는 내부 전압 UD에 따라 전환됩니다. 프로세스 전압 UV=-24VDC, 참조 전도자 Z,알림 및 깜박이는 전압은 모듈을 통해만 연결됩니다전압 UB + = + 24 VDC 및 UD + = + 5 VDC (반응 전도자 ZD와 함께) 버스 측면에서 모듈에 의해 요구되는 전압은 DC / DC 변환기를 통해 생성되며 잠재력이 격리됩니다.

파손을 방지하기 위해 모듈은 작동하는 동안 연결하거나 꺼내서는 안됩니다. 스테이션 버스에 공급되는 US, UB + 및 UD 전압은 모듈에 의해 모니터링됩니다.장애가 발생하면, 발표 및 / 또는 종료가 발생합니다. 출력 US 및 UB는 전압 아래와 출력 UD는 전압 이상과 전압 아래를 모니터링합니다.모니터링 시설이 응답하면US와 UB는 모듈 출력 전압에서 터프되고 UD는 센서 라인 F에서 터프됩니다.

순수 알림 기능을 가진 전압 모니터링 외에도 모듈은 켜기 기능을 가진 초전압 및 저전압 모니터링 장치도 갖추고 있습니다.

데이터 시트 링크:

ABB 89NG03 GJR4503500R0001.pdf
