330876-02-10-00-00 벤틀리 네바다 3300 XL 50mm 근접 변환기 시스템

330876-02-10-00-00 벤틀리 네바다 3300 XL 50mm 근접 변환기 시스템

제품 세부 사항:

추가 정보:

설명:

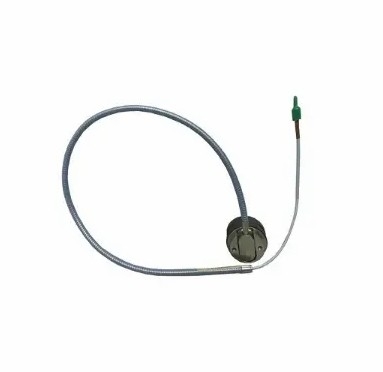

3300 XL 50 mm 트랜스듀서 시스템은 별도의 50 mm 프로브, 연장 케이블 및 3300 XL 50 mm Proximitor * 센서로 구성됩니다.큰 지름 코일은 이 시스템에 최대 선형 범위를 27.9mm (1100mls), 우리의 에디 전류 변환기 라인의 가장 긴 선형 범위. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

장착 방법을 선택하는 기준은 사용 가능한 목표물의 크기, 로터의 축적 움직임의 예상량 및 기계에 존재하는 DE 목표물의 종류입니다.칼러 높이가 충분하고 필요한 전체 측정 범위가 27보다 작다면.9 mm (1.1 인치), 과잉 측정에 대한 선호되는 구성은 목걸이의 같은 쪽을 관찰하는 두 개의 변환기를 사용하는 것입니다. 28 mm에서 56 mm (1.1에서 2.2 인치) 의 전체 범위가 필요합니다., 변압기를 서로 보완하는 방식으로 차차 확장 컬러 또는 다른 대상 재료의 반대쪽에 설치합니다.

3300 XL 50 mm 프로브는 모든 표준 7200 50 mm 시스템을 물리적으로 대체하기 위해 세 개의 케이스 및 스레드 구성으로 제공됩니다.표준 7200 스타일 장착 브래킷은 여전히 액세서리로 제공됩니다.또한, 50mm DE 통합 변환기 슬라이딩 마운트 베이스에 탐사선을 적응시키는 새로운 브래킷도 제공됩니다.394 V/mm (10 mV/mil) 출력 7200 및 50 mm DE 통합 시스템과 동일합니다.이전 시스템에서 업그레이드 할 때, 모든 변환기 시스템 구성 요소 (탐사, 연장 케이블,그리고 Proximitor Sensor) 는 3300 XL 50mm 부품으로 교체되어야 합니다..

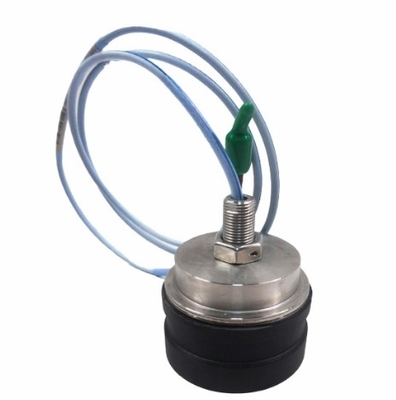

3300 XL 50mm 프로브는 직선 출구 케이스 스타일로 1⁄2-20 영어 스레드 또는 M14x1.5 메트릭 스레드, 미리 구멍을 뚫고있는 안전 와이어 구멍을 포함한 잠금 견과류를 사용할 수 있습니다.측면 출구 프로브는 프로브 케이스의 뒷쪽에 두 1⁄4-20 장착 구멍이 있습니다직선 출구와 옆 출구 탐사선 모두 전체 케이스 지름은 1.99 인치입니다.

데이터 시트 링크:

벤틀리 네바다 330876-02-10-00-00.pdf
