| 원래 장소: | 스웨덴 |
| 브랜드 이름: | ABB |
| 인증: | COC |
| 모델 번호: | DSDO 115 |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | inquiry |
| 포장 세부 사항: | 원본 |
| 배달 시간: | 5~8일 |
| 지불 조건: | T/T |
| 공급 능력: | 하루 10개 조각 |
| 이름: | ABB DSDO 115 57160001-NF 디지털 출력 보드 | 모델: | DSDO 115 |
|---|---|---|---|
| 패키지: | 기준 | 보증: | 12개월 |
| 총 중량: | 0.4 킬로그램 | 포장 크기: | 32.4*22.5*2.2 cm |
| 선행 시간: | 1~3 일 | 품질: | 100%Brand |
| 제품 이름: | 디지털 출력 보드 | 주식: | 사용 가능 |

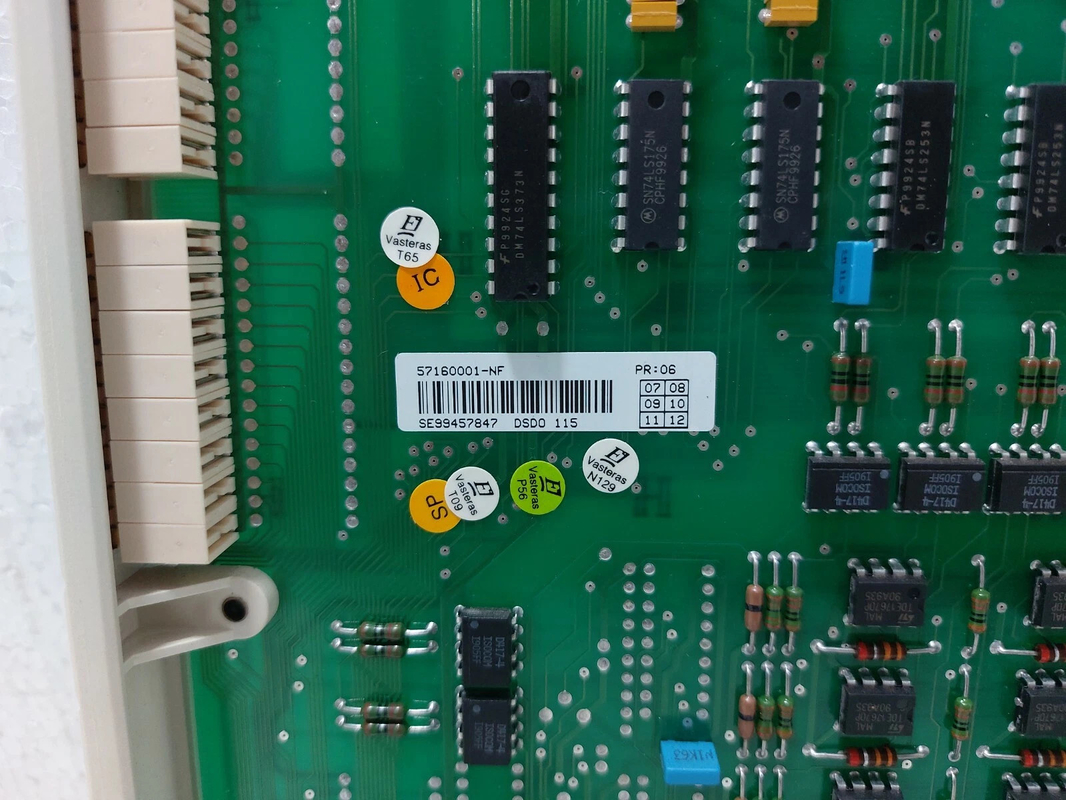

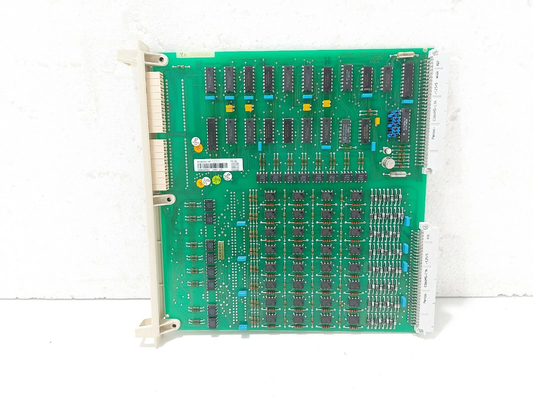

ABB DSDO 115 57160001-NF 디지털 출력 보드
제품 세부 정보:
| 브랜드 이름 | ABB |
| 모델 | DSDO 115 |
| 제품 ID | 57160001-NF |
| 카탈로그 | ABB Advant OCS |
| 원산지 | 스웨덴 (SE) |
| 치수 | 32.4*22.5*2.2 cm |
| 무게 | 0.4kg |
| HS 코드 | 8537101190 |
| 결제 | T/T |
| 판매 가격 | $1000 |
| 보증 | 12개월 |
| 리드 타임 | 3-5 영업일 |
추가 정보:
| 보드 유형 | 설명 | 연결 장치 | 케이블 |
| DSDO 115 | 32 채널, 24 V d.c. | 4 x DSTD 108 / DSTD 108L(1) 이 연결 장치는 각각 8개의 릴레이 출력을 제공하며, 24 - 250 V a.c./ d.c. 최대 3 A | DSTK 226L3 |
| DSDO 115 | 32 채널, 24 V d.c. | 아래 변형은 DSDI 110A 및 DSDO 115에 대한 객체 지향 연결을 제공하며, 다양한 정격 입력 전압: 24 V d.c. DSTD 145 120 V a.c. DSTD 147 230 V a.c. DSTD 148 이 연결 장치는 각각 8개의 릴레이 출력을 포함하며, 24 - 250 V a.c./ d.c. 최대 3 A. | DSTK 226L5 DSTK 226L5 DSTK 226L5 |
| DSDO 115 | 32 채널, 24 V d.c., 단락 보호, 트랜지스터 출력, 최대 150 mA | DSTD 110A / DSTD 190 | DSTK 221L3 |
설명:
S100 I/O는 I/O 서브랙에 위치한 입력 및 출력 보드 그룹입니다. I/O 서브랙은 S100 I/O로의 버스 확장을 사용하여 컨트롤러 서브랙과 통신합니다. 단일 및 이중화된 S100 I/O로의 버스 확장이 가능합니다. 이중화된 S100 I/O 버스 확장은 이중화된 프로세서 모듈이 필요합니다. 전기 및 광학 버스 확장이 제공됩니다. 섹션 1.7.7, 통신 또는 언급된 별도의 문서에서 버스 확장의 개요 프레젠테이션을 참조하십시오.
이 섹션의 정보는 보드의 다른 범주에 따라 나뉘며, 주요 사항, 사용 가능한 보드 유형 및 신호 블록 다이어그램으로 세분화됩니다.
위험 및 HART 응용 프로그램에 사용되는 연결 장치 및 내부 케이블과 관련하여 별도의 문서를 참조하십시오.
디지털 입력, 주요 사항
• 모든 디지털 입력은 시스템 전위로부터 광 절연됩니다. 절연과 관련하여 채널 그룹화가 존재할 수 있습니다. 실제 보드 유형 및 연결 장치 유형과 함께 제공된 정보를 참조하십시오.
• 인터럽트 또는 스캔을 통해 데이터베이스 업데이트 모드를 선택할 수 있습니다. 스캔 주기 시간은 일반적으로 10ms에서 2s 범위에서 선택됩니다.
• 일부 보드는 푸시 버튼의 빠른 스캔을 방지하기 위해 펄스 확장을 제공합니다.
• 입력 신호는 전기적 간섭 또는 바운싱 접점의 영향을 억제하기 위해 입력 보드에서 필터링됩니다. 필터 시간은 5ms로 고정되거나 선택한 보드 유형에 따라 구성 가능합니다.
• 인터럽트 제어 스캔을 제공하는 보드 유형은 시간 태그된 이벤트를 얻는 데 가장 적합합니다.
데이터시트 링크: REP57160001-NF.pdf
