5500-159D Woodward 릴레이 제어 보드

5500-159D 우드워드 릴레이 제어판

제품 세부 사항:

추가 정보:

설명:

이 설명서는 증기 터빈용 우드워드 피크 150 디지털 제어기와 그것을 프로그래밍하는 데 사용된 휴대용 프로그래머 (9905-292) 를 설명합니다. 다음 주제들은 표시된 장에서 다루어집니다.  Installation & Hardware (Chapter 2)  Overview of Turbine System Operation (Chapter 3)  Peak 150 Inputs & Outputs (Chapter 4)  Peak 150 Control Functions (Chapter 5)  Explanation of Operating Procedures (Chapter 6)  Overview of Hand Held Programmer and Menus (Chapter 7)  Set up of Configuration menus (Chapter 8)  Set up of Service menus (Chapter 9)  Detailed Functional Block Diagram (Chapter 10)  Modbus Communications (Chapter 11)  Troubleshooting (Chapter 12)  Service Options (Chapter 13)  Program Worksheets (Appendix) Parameter names are shown in all capital letters and match the syntax as seen on the Hand Held Programmer or the plant wiring diagram.

패키지 그림 2-1은 피크 150 제어 장치의 윤곽 도표입니다. 모든 피크 150 제어 부품은 단일 NEMA 4X 장치에 포함되어 있습니다. 장치는 실내 또는 외부에 장착 할 수 있습니다.내부 구성 요소에 대한 접근은 6 개의 캡티브 나사로 닫혀있는 오른쪽에 힌지 문을 통해방안의 대략적인 크기는 19 x 12 x 4 인치 (약 483 x 305 x 102 mm) 이다. 방안은 배선 접근을 위해 바닥에 두 개의 구멍이 있습니다.한 구멍의 지름은 대략 25mm (1 인치)이 구멍은 영어 또는 메트릭 표준 유도 허브를 허용합니다.

모든 내부 구성 요소는 산업용입니다. 구성 요소는 CPU (중앙 처리 장치), 메모리, 스위치 전원 공급 장치, 모든 릴레, 모든 입력/출력 회로,그리고 앞문 디스플레이에 대한 모든 통신 회로터치 키보드, RS-232, RS-422, RS-485 모드버스 통신

장착 표준 피크 150 제어 장치는 벽 또는 19 " (483 mm) 랙에 수직으로 장착되어야하며, 뚜?? 개척과 전선 접근에 충분한 공간을 허용해야합니다. 두 개의 용접 플랜지,하나는 오른쪽에 있고 하나는 왼쪽에, 안전한 장착을 허용합니다.

전기 연결 모든 전기 연결은 칸막이의 바닥에 있는 두 개의 구멍을 통해 칸막이에 있는 단말 블록으로 이루어져야 합니다.큰 배선 포트를 통해 모든 낮은 전류 라인을 경로. 작은 배선 포트를 통해 모든 고 전류 라인을 라우팅. 각 MPU 및 각 액추에터의 배선이 별도로 보호되어야 합니다. 우리는 또한 각 mA 입력에 대한 별도의 보호가 권장됩니다.접촉 입력은 하나의 전체 방패를 가진 단일 다중 유도 케이블에 묶여있을 수 있습니다.방패는 피크 150 제어 장치에서만 연결되어야 합니다. 릴레이 및 전원 공급 배선에는 일반적으로 방패가 필요하지 않습니다.

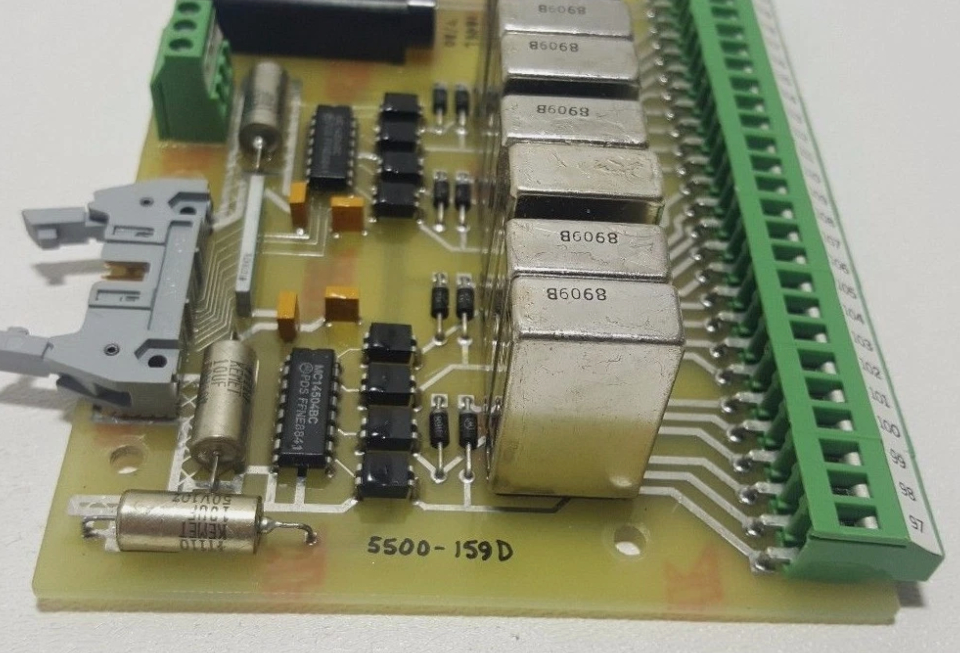

• 릴레이 제어판
• 단일 항구
• 8 릴레이 배열
• 스크루 클램프 터미널
• 250V 1A 퓨즈 등급
