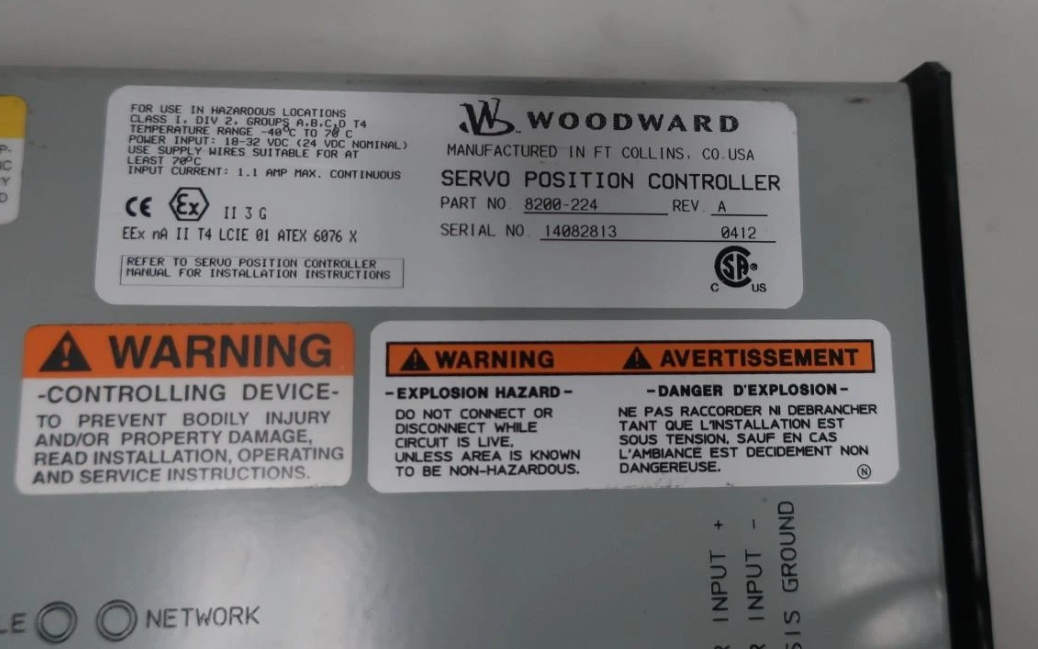

8200-224 Woodward 서보 위치 컨트롤러

8200-224 우드워드 서보 포지션 컨트롤러

제품 세부 사항:

추가 정보:

설명:

8200-226은 SPC (서보 포지션 컨트롤러) 의 최신 출시 모델입니다. 8200-224 및 8200-225 모델을 대체합니다.SPC는 제어 장치에서 수신 된 위치 요구 신호에 기초하여 수압 또는 공기 작동 장치를 위치합니다.. SPC는 단일 또는 이중 위치 피드백 장치를 사용하여 단일 코일 액추에터를 위치합니다. 위치 요구 신호는 DeviceNet, 4?? 20 mA 또는 둘 다를 통해 SPC로 전송 될 수 있습니다.개인 컴퓨터 (PC) 에서 실행되는 소프트웨어 프로그램으로 사용자가 쉽게 SPC를 구성하고 캘리브레이트 할 수 있습니다..

SPC 서비스 도구는 SPC를 구성, 캘리브레이트, 조정, 모니터링 및 문제 해결에 사용됩니다. 서비스 도구는 PC에서 실행되며 일련 연결을 통해 SPC와 통신합니다.일련 포트 커넥터는 9 핀 하위 D 소켓이며 PC에 연결하기 위해 직선 케이블을 사용합니다우드워드는 9핀 연쇄 커넥터가 없는 새로운 컴퓨터에 필요한 경우 USB에서 9핀 연쇄 커넥터 키트를 제공합니다 (P/N 8928-463).

이 키트에는 USB 어댑터, 소프트웨어 및 1.8m (6 ft) 시리즈 케이블이 포함되어 있습니다. (SPC 서비스 도구 설치 지침에 대한 4 장 참조).) SPC는 SPC 서비스 도구의 구성 파일 편집기를 사용하여 SPC에 로드되는 파일을 생성하여 구성됩니다.. SPC 서비스 도구는 또한 설정 파일 편집기에 SPC에서 기존 구성을 읽을 수 있습니다.

SPC가 액추에이터에 처음 연결되면 액추에이터의 위치 피드백 트랜스듀서로 캘리브레이션되어야 합니다. 사용자는 서비스 툴에 의해 캘리브레이션 과정을 통해 안내됩니다.캘리브레이션은 또한 DeviceNet 링크를 통해 제어에 의해 수행 될 수 있습니다캘리브레이션 절차는 GAPTM 도움말 파일에서 찾을 수 있습니다.

SPC는 전압 소스가 18 ~ 32 Vdc, 전류 용량이 1.1 A 최대입니다. 배터리가 작동 전력으로 사용되는 경우 안정적인 공급 전압을 유지하려면 배터리 충전기가 필요합니다.전력 선은 5A로 보호되어야 합니다, 125V 피지 큐브는 전력을 가동 할 때 20A, 100ms 급속기를 견딜 수 있습니다.
