GE IS200TRPGH1B 일반 전기 터빈 주요 여행 터미널 보드

GE IS200TRPGH1B 일반 전기 터빈 주요 여행 터미널 보드

제품 세부 사항:

추가 정보:

설명:

IS200TRPGH1B는 가스 터빈 제어 시스템에서 사용되는 Mark VI 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 주요 트립 터미널 보드입니다.I/O 컨트롤러는 TRPG 터미널 보드를 조절합니다.TRPG의 3개의 투표 회로에는 9개의 자기 리레가 있습니다. 이 리레들은 3개의 트립 솔레노이드 또는 전기 트립 장치 (ETD) 와 연결됩니다.ETD와의 인터페이스의 기본 및 비상 측면은 TRPG와 TREG가 함께 작동하여 형성됩니다.가스 터빈 응용 프로그램에서, TRPG는 또한 8 Geiger-Mueller 불소 탐지 장치에서 입력을 받아.

TRPG 진단은 I / O 보드에서 실행됩니다. 이들은 여행 소레노이드 릴레이 드라이버와 접촉, 소레노이드 전력 버스,불 감지기의 흥분 전압이 너무 낮거나 과도합니다.. 신호 중 하나가 비정상적으로 변하면 진단 경고가 생성됩니다. 터미널 보드의 커넥터 JR1, JS1, JT1은 각각 I/O 보드가 질문하는 자신의 ID 장치가 있습니다..오차가 발견되면 하드웨어 호환성 오류가 생성됩니다. 터미널 보드 일련 번호, 보드 유형, 수정 번호,그리고 플러그 위치 모두 읽기 전용 ID 장치 칩에 암호화.

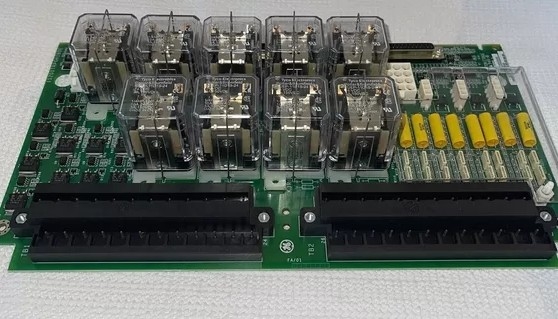

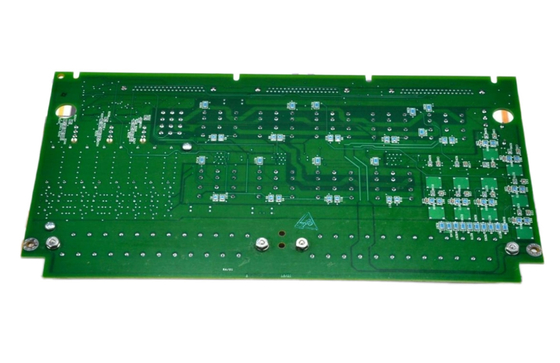

IS200TRPGH1B 모듈은 GE Mark VI Speedtronic 가스 터빈 제어 시스템 내의 주요 트리프 종료 보드로 사용됩니다.그것의 주요 기능은 주요 터빈 보호 컨트롤러와 비상 여행 장치 (ETDs) 와 인터페이스입니다., 긴급 여행 시나리오에서 신속하고 정확한 응답을 보장합니다. IS200TRPGH1B의 주요 특징은 왼쪽에있는 두 개의 큰 검은 종단 블록을 포함합니다.각각은 1에서 48까지 순차적으로 번호로 된 24 개의 은 금속 터미널이 장착되어 있습니다.보드의 하반기에는 다양한 콘덴시터들이 있습니다. 아래쪽을 중심으로 8개의 노란색 콘덴시터들로 이루어진 수직선,좌측에 총 16개의 작은 흰색 콘덴시터 2개의 평행 행으로 함께.

IS200TRPGH1B는 다양한 구성 요소를 가진 PCB 또는 인쇄 회로 보드입니다. IS200TRPGH1B의 왼쪽에는 두 개의 큰 검은색 단말 블록이 특징입니다.이 두 터미널 블록은 1에서 24까지, 25에서 48까지 번호로 된 24 개의 은 금속 터미널을 포함합니다.. 다양한 콘덴서 IS200TRPGH1B의 하단 절반에 위치하고 있습니다. 8 건의 정형 노란색 콘덴서 수직선은 IS200TRPGH1B의 하단에 배열되어 있습니다..이 노란 콘덴서들의 왼쪽에 작은 흰색 콘덴서들의 두 개의 수직 행이 있습니다.
