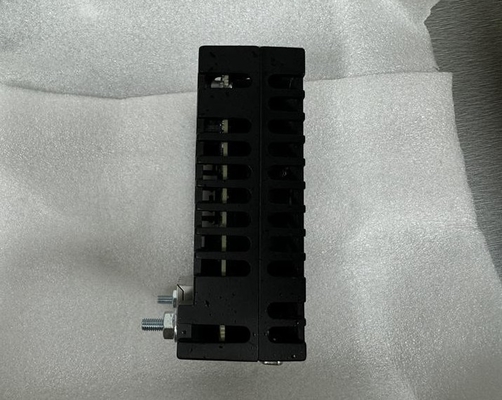

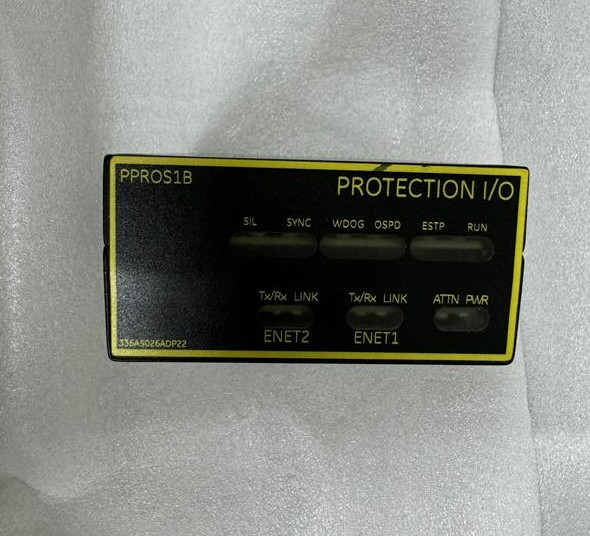

GE IS220PPROS1B 비상 터빈 보호 I/O 팩 모듈

GE IS220PPROS1B 비상 터빈 보호 I/O 팩 모듈

제품 세부 사항:

설명:

IS220PPROS1B는 GE 분산 제어 시스템에서 사용되는 Mark VIe 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 비상 터빈 보호 I/O 팩이다.비상 터빈 보호 I / O 팩 (PPRO) 및 관련 단말판에 의해 유틸리티 버스로 발전기 동기화를 위한 백업 검사와 백업 과속 보호 시스템은 제공됩니다.그들은 또한 원리 제어의 독립적인 감시 개 역할을 합니다.세 개의 트리플 모듈러 리던던트 (TMR) PPRO I/O 패크가 별도의 심플렉스 보호 (SPRO) 터미널 보드에 장착되어 전형적인 보호 시스템을 구성합니다.각 SPRO는 각 끝에 DC-37 핀 연결이 있는 케이블로 지정된 비상 트립 보드에 연결됩니다.3개의 PPRO I/O 팩을 이용한 단일판 TMR 보호 시스템은 다른 구성에서 가능합니다.PPRO는 IONet 통신을 위해 이더넷을 통해 제어 모듈에 연결됩니다.

마크 VIe 트립 보드 TRES는 심플렉스 백업 보호 기능을 지원합니다. 컨트롤러 IONet에는 하나의 PPRO 네트워크 포트가 있습니다. 모든 마크 VIe 백업 트립 보드, TREG, TREL, TREA 및 TRES,기능 TMR 백업 보호이 설정에서 컨트롤러 IONet는 3 개의 PPRO I/O 팩 각각의 한 포트에 연결된다. Mark VIe 트립 보드 TRES는 심플렉스 백업 보호 기능을 지원한다.이 설정이 사용 될 때 R 컨트롤러는 네트워크에 연결됩니다S 컨트롤러는 두 번째 네트워크 연결을 통해 액세스 할 수 있습니다. 그 다음 PPRO는 두 컨트롤러의 성능을 감독하는 역할을합니다. 패크 트립은 컨트롤러 중 하나가 실패하면,또는 두 컨트롤러 모두 실패PPRO에 따르면

GE IS220PPROS1B는 PPROS1B입니다.IS220PPROS1B는 GE 분산 제어 시스템에서 사용되는 Mark VIe 시리즈의 일부로 General Electric에서 제조 및 설계한 비상 터빈 보호 I/O 팩입니다.유틸리티 버스와 발전기 동기화를 위한 백업 검사와 함께 백업 초고속 보호 시스템은 비상 터빈 보호 I/O 팩 (PPRO) 및 관련 단말기 보드에서 제공됩니다.그들은 또한 원리 제어의 독립적인 감시 개 역할을 합니다.

The GE IS220PPROS1B Emergency Turbine Protection I/O Pack is an emergency turbine protection I/O pack manufactured and designed by General Electric (GE) as part of the Mark VIe family used in GE's distributed control systemsIS220PPROS1B는 전원 발전기와 네트워크 버스 동기화를 위한 대기 체크 기능과 함께 대기 초고속 보호 시스템을 제공합니다.그것은 주요 제어 단위의 독립된 모니터로 작용이 I/O 패키지는 IONet 통신을 위해 이더넷을 통해 제어 모듈에 연결되며 고속, 신뢰할 수있는 데이터 전송을 가능하게합니다.
