GE IS220PDIIH1B 마크 V 보드 디스크리트 콘택트 입력 터미널 보드

GE IS220PDIIH1B 마크 V 보드 디스크리트 콘택트 입력 터미널 보드

제품 세부 사항:

설명:

IS220PDIIH1B는 GE 분산 터빈 제어 시스템에서 사용되는 Mark VIe 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 디스크리트 콘택트 입력 터미널 보드입니다.PDIA I/O 패크는 하나 또는 두 개의 I/O 이더넷 네트워크와 분리된 입력 단말판 사이의 전기 인터페이스를 제공합니다.이 팩은 모든 Mark VIe 분산 I/O 팩에 공통된 프로세서 보드와 디스크리트 입력 기능에 특화된 획득 보드를 포함합니다.패크는 최대 24 개의 접촉 입력과 단말기 보드 특정 피드백 신호를 수용합니다., PDIA는 세 가지 다른 전압 수준을 수용합니다 (TBCIH1, H2 및 H3 유형의 단말판과 함께).전압 감지 장치 (TICI형 보드) 를 가진 고립된 디스크리트 입력 보드에 대한 연결이 가능합니다..

마크 VI 시리즈의 다른 모델과 비교하면 IS220PDIAH1A는 I/O 팩이기 때문에 특정 표면판이 필요하지 않습니다. 장치 앞에는 일곱 개의 표시기가 있습니다.패키지의 오른쪽에 세 그룹에 힘에 대한 표시기와 연결에 대한 두 표시기가 있습니다, 하나는 ENet1, 다른 하나는 ENet2로 표시됩니다.이더넷 포트가 있습니다. 이더넷 통신을 쉽게 하기 위해 이더넷에 모델을 연결하는 데 사용되죠.이 시스템은 단순, 이중 및 삼중 리던던트 시스템을 위한 초고속, 네트워크 입력/출력 (I/O) 을 갖추고 있다. 업계 표준 이더넷 통신은 I/O, 컨트롤러,운영자 및 유지보수 역에 대한 관리 인터페이스, 그리고 제3자 시스템.

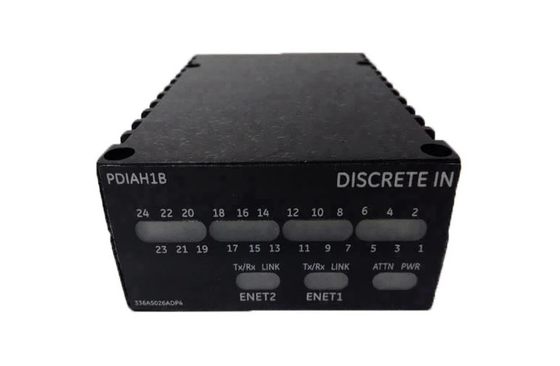

IS220PDIIH1B는 디스크리트 I/O 팩으로 표시되어 있으며, YDIA 디스크리트 입력 모듈과 함께 Mark VI 시리즈에서 사용됩니다.모델은 PDIA와 함께 작동합니다. 위험한 장소에서 사용하도록 승인됩니다.장치의 앞면에는 7개의 표시기가 있습니다. 3개의 표시기가 전원을 나타내고 2개의 표시기가 연결을 나타냅니다. ENet1과 ENet2로 표시됩니다.이더넷 포트가 있습니다. 이더넷 통신을 쉽게 하기 위해 이더넷에 모델을 연결하는 데 사용되죠..

GE PDIA 디스크리트 입력 모듈로서 IS220PDIIH1B는 Mark Vie 시리즈에 속한다.디스크리트 입력 (PDIA) 팩은 하나 또는 두 개의 I/O 이더넷 네트워크와 디스크리트 입력 단말판 사이의 전기 인터페이스를 제공합니다.이 팩은 모든 마크 VLE 분산 I/O 팩에 공통된 프로세서 보드와 디스크리트 입력 기능에 특화된 획득 보드를 포함합니다.패크는 최대 24 개의 콘택트 입력 및 터미널 보드 특정 피드백 신호를 수용합니다.PDIA는 세 가지 다른 전압 수준을 수용합니다 (TBCIH1, H2 및 H3 유형의 단말판).전압 감지 장치 (TICI형 보드) 를 가진 고립된 디스크리트 입력 보드에 대한 연결이 가능합니다.시스템 입력은 듀얼 RI45 이더넷 커넥터와 3핀 전원 입력을 통해 됩니다.분별 신호 입력은 관련 단말기 보드 커넥터와 직접 연결되는 DC-37 핀 커넥터를 통해시각 진단은 지표 LED를 통해 제공되며 적외선 포트를 통해 지역 진단 일련 통신이 가능합니다.마크 VIe 제어 시스템은 여러 응용 프로그램에 사용되는 유연한 플랫폼입니다..
