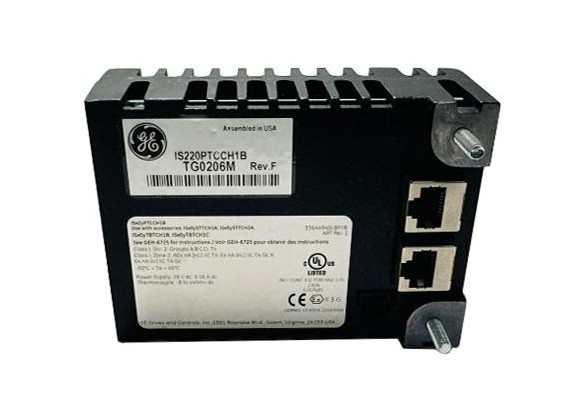

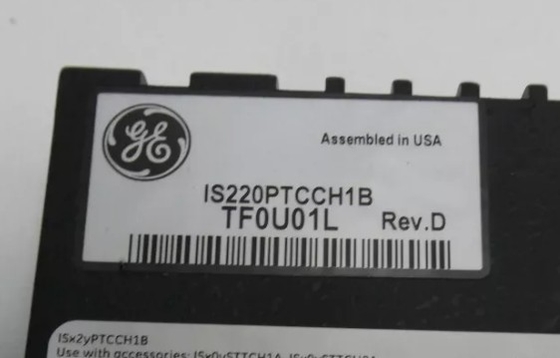

GE IS220PTCCH1B 마크 VIe 스피드트론 하이 퍼포먼스 열쌍 입력 팩

GE IS220PTCCH1B 마크 VIe 스피드트론 하이 퍼포먼스 열쌍 입력 팩

제품 세부 사항:

설명:

GE 스피드트로닉 마크 VIe IS220PTCCH1B는 열쌍 입력 모듈로 12개의 연소 최적화 입력과 1개의 냉결로 구성되어 있습니다.IS220PTCCH1B로 듀플렉스 및 트리플 모듈러 리던스 애플리케이션이 모두 가능합니다.이 보드는 E, J, K, S, T와 같은 전통적인 열쌍과 mV 입력을 -8에서 45 mV까지 수용 할 수 있습니다.그리고 T는 토착되거나 토착되지 않고 터빈 I/O 패널에서 984 피트까지 배치될 수 있습니다.. 케이블 저항은 450 오름을 초과해서는 안 됩니다. IS220PTCCH1B는 플래시 메모리, RAM, 프로세서 보드 하드웨어 및 이더넷 포트 자체 테스트를 포함하여 다양한 자기 진단 기능을 실행할 수 있습니다.또한 내부 전원 공급 장치의 지속적인 모니터링을 제공하여.

IS220PTCCH1B는 플래시 메모리, RAM, 프로세서 보드 하드웨어 및 이더넷 포트 자율 테스트를 포함하여 다양한 자율 진단 기능을 실행할 수 있습니다.또한 내부 전원 공급 장치의 지속적인 모니터링을 제공하여시각 진단은 지표 LED를 통해 제공되며 적외선 포트를 통해 지역 진단 일련 통신이 가능합니다.패크에 입력 두 개의 RJ45 이더넷 커넥터와 3 핀 전원 입력출력은 DC-37 핀 커넥터를 통해 연결됩니다.

IS220PTCCH1B REV F는 GE 분산 제어 시스템에서 사용되는 Mark VIe 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 열쌍 입력 모듈이다.PTCC는 하나 또는 두 개의 I/O 이더넷 네트워크와 열쌍 입력 단말판 사이의 전기 인터페이스를 제공합니다.이 팩은 모든 Mark VIe 분산 I/O 팩에 공통된 프로세서 보드와 열쌍 입력 기능에 특화된 획득 보드를 포함합니다.패크는 최대 12 열쌍 입력을 처리 할 수 있습니다.두 개의 패크는 TBTCH1C에 24 개의 입력을 처리 할 수 있습니다. TBTCH1B 터미널 보드와 함께 TMR 구성에서 세 개의 차가운 결합으로 세 개의 패크가 사용됩니다. 그러나 12 개의 열쌍만 사용할 수 있습니다.

IS220PTCCH1B는 마크 VIe I/O 팩이다. 하나 이상의 I/O 팩 모듈이 센서 신호를 디지털화하고 컨트롤러에 공급한다. 각 I/O 팩에는 듀얼 100MB 풀 듀플렉스 이더넷 포트가 있다.이것은 주로 GE 스피드트론ିକ୍ 마크 VIe 시리즈와 함께 사용됩니다.또한, 마크 VIe는 여러 응용 프로그램에 대한 유연한 플랫폼이다. 또한 단순, 이중 및 세 번 불필요한 시스템에 대한 초고속 네트워크 I / O를 제공합니다.IS220PTCCH1B는 SMD 컴포넌트로 가득한 다층 PCB를 가진 복수 PCB 모듈입니다.이 I/O 팩의 많은 버전도 있습니다.
