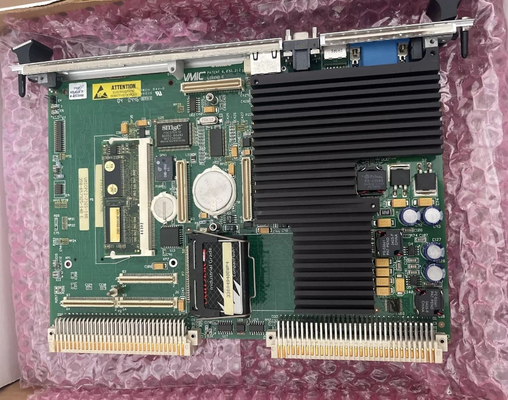

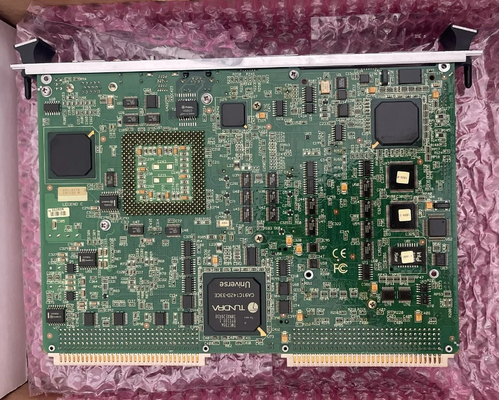

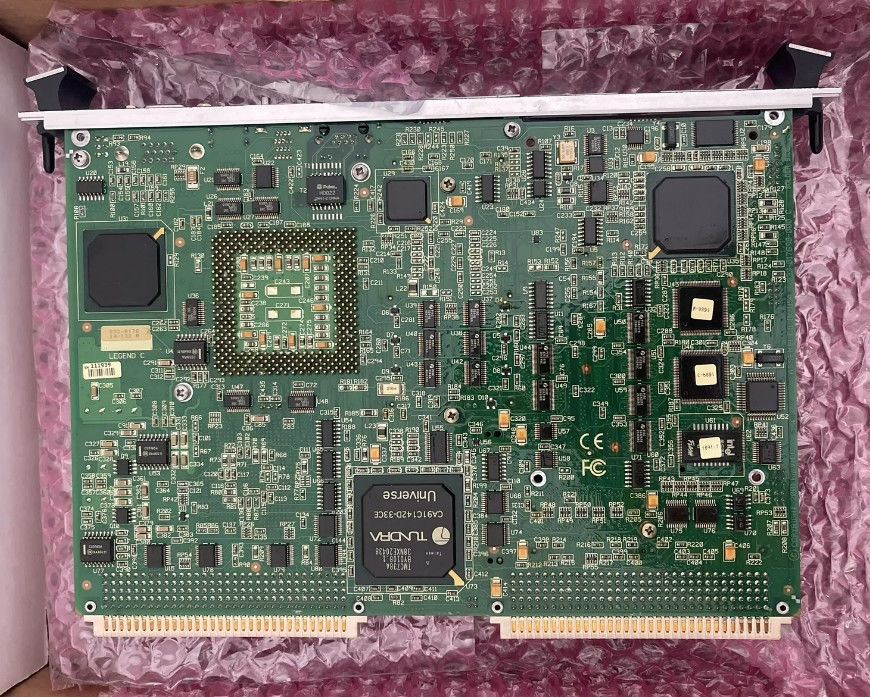

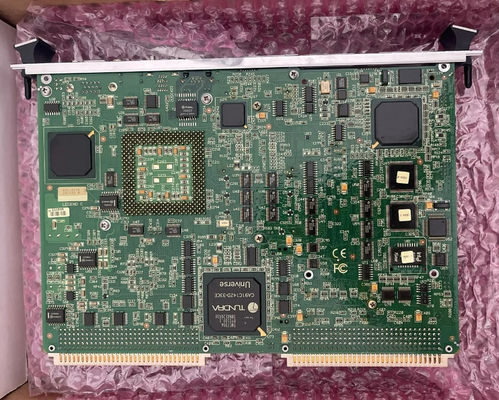

GE IS215UCCAM03A 고급 제어판 마크 VI CPCI 제어 모듈

GE IS215UCCAM03A 고급 제어판 마크 VI CPCI 제어 모듈

제품 세부 사항:

설명:

이 보드 IS215UCCAM03A는 UCCx 컨트롤러 중 하나입니다. UCCx 컨트롤러는 CompactPCI 또는 CPCI로 알려진 단일 보드 컴퓨터를 기반으로합니다.이 보드는 제너럴 일렉트릭이 생산한 마크 VIe 시스템의 일부입니다.이 모델은 기본적으로 IS215UCCAH3 보드와 IS200EPMC가 결합된 것입니다.플래시 메모리 128 MB이 IS215UCCAM03A 컴팩트PCI 어셈블리 모듈 장치를 수용하는 Mark VI 터빈 제어 시스템 시리즈는 GE Mark 제품 시리즈의 일부입니다.그것은 제너럴 일렉트릭과 호환되는 가스 제어 및 관리 시스템에서 일련의 가능한 기능적 응용과 함께 존재한다는 사실을 고려하여, 풍력 및 증기 터빈 자동 드라이브 집합.이것은 이전에는 기존의 마크 V 터빈 제어 시스템 시리즈에 대한 상당히 기능적 인 업그레이드로 간주되어야합니다., Mark V 시리즈의 가능한 응용 프로그램은 더 제한된 가스 및 증기 기반 기능 설정에서만 존재합니다.

IS215UCCAM03A 컴팩트 PCI는 단일 슬롯 프로세싱 보드이며, 고유하고 중요한 제품 사양을 갖추고 있습니다. 이 보드에는 보드의 앞 표면에 여러 개의 LED가 있습니다.이 LED 중 일부는; UDH 이더넷 상태, 상태, DC, Diag, IONet 이더넷, 그리고 ON LED. UDH 이더넷 LED에는 세 개의 상태가 있습니다. 깜박이는 액티브 LED가 있고, 속도 LED가 있습니다.100 BaseTX에 대해 녹색입니다.이 LED 지표는 종종 IS215UCCAM03A의 환경 사양 또는 전력 요구 사항의 중단으로 작동합니다. 규범 기능을 위해,이 UCCA PCB는 0에서 60도 사이의 온도에서 작동하는 것이 좋습니다.-45°C에서 85°C까지의 최적의 저장 온도입니다.

이 모델의 습도 범위는 5~95%로 설정되어 있으며, 해발 0~40,000피트의 저장 고도와 함께 0~10,000피트의 운영 고도를 가지고 있습니다.전력 입력 전압, IS215UCCAM03A는 +3.3 V dc, 3.5 A 전형, 최대 4.25 A 및 +5 V dc, 150 mA 전형, 최대 300 mA 등급 전압을 요구합니다.IS215UCCAM03A 보드에 대한 일련의 포트 및 프로토콜 사양이 있습니다.아래 IS215UCCA 구성 요소 다이어그램에서 표시 된 것처럼, EPMC 이더넷 인터페이스는 세 개의 포트, RJ-45 커넥터,그리고 10BaseT 및 100BaseTX 커넥터의 굽힌 쌍. EPMC 이더넷 인터페이스 내에서 I/O 팩과 컨트롤러 사이에 통신하는 프로토콜이 있습니다. 그 프로토콜은 TCP/IP 프로토콜입니다.

IS215UCCAM03A는 CPCI 칸막이에 장착되는 컨트롤러 모듈이다. 보드는 5개의 통신 포트를 가지고 있다. 이들은 R, S, T I/O 네트워크에 연결선을 제공한다.UDH에 이더넷 연결, 그리고 RS-232C 연결을 설정하기 위해. 컨트롤러는 UDH 이더넷에 연결되기 전에 TCP/IP 주소로 구성되어야 합니다. 이것은 ToolboxST 응용 프로그램을 통해 수행 할 수 있습니다.고성능 제어 시스템에 설계된, GE IS215UCCAM03A CPCI 컨트롤러 모듈은 산업 자동화에서 원활한 통합과 향상된 운영 효율성을 제공합니다.
