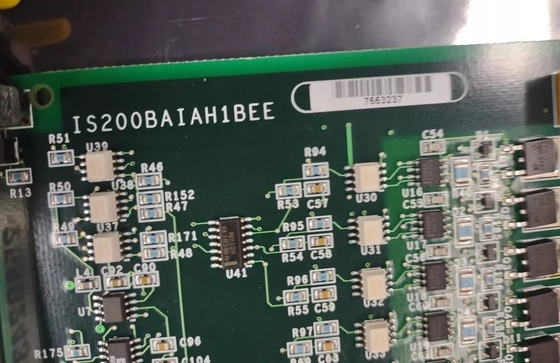

GE IS200BAIAH1BEE 마크 VI 브릿지 애플리케이션 인터페이스 카드 재고

GE IS200BAIAH1BEE 마크 VI 브릿지 애플리케이션 인터페이스 카드재고 중

제품 세부 사항:

설명:

IS200BAIAH1BEE 또는 BAIA는 대체 PCB로 설계되었습니다. 공장 사전 로드된 펌웨어와 함께 제공되는 EEPROM이 있습니다. 이 메모리 회로는 결코 재프로그램되거나 제거되어서는 안됩니다.작동을 멈추거나 손상되면, 전체 보드가 제거되고 교체되어야합니다. BAIA는 또한 DSPX 보드에서 드라이브 시스템 키보드 또는 PC로 이동하는 RS-232C I / O 인터페이스를 사용합니다.IS200BAIAH1BEE는 정렬된 제어 카드 래크에 수직으로 배치되어야 합니다.. BAIA의 전면판에는 이 카드를 래크의 슬롯 1에만 장착하도록 사용자에게 경고하는 경고 라벨이 있습니다. 래크의 슬롯은 특정 보드에 특별히 구성되어 있습니다.이 보드를 설치하는 것은 첫 번째 하나 이외의 슬롯에 게시판에 손상을 초래할 것입니다얼굴판에는 IMOK로 표시된 LED 표시기가 있습니다.

GE IS200BAIAH1B와 IS200BAIAH1BEE는 GE Mark VI 제어 시스템에 설계된 브릿지 애플리케이션 인터페이스 카드입니다.이 모듈은 주로 장치 간의 효율적인 조정 및 제어를 보장하기 위해 생성기와 흥분 시스템 사이의 통신 및 신호 전송을 연결하고 관리하는 데 사용됩니다.이 인터페이스 카드는 여러 입력 및 출력 채널을 가지고, 발전기와 흥분 시스템에서 디지털 신호를 처리하고, 실시간으로 장비 상태를 모니터링 할 수 있습니다.효율적인 데이터 교환을 통해, IS200BAIAH1B 및 IS200BAIAH1BEE는 흥분 제어 전략을 최적화하고 발전기 성능과 반응 속도를 향상시킬 수 있습니다.이 유연한 인터페이스 디자인은 다른 응용 프로그램 요구 사항에 적응하고 다른 제어 모듈과 원활하게 통합 할 수 있습니다..

IS200BAIAH1B는 혁신 시리즈 드라이브 시스템에서 브릿지 애플리케이션 인터페이스 보드로 작동하도록 설계되었습니다.이 보드는 터미널 보드에서 신호 입력을 위해 지구-지구 참조 및 격리를 제공합니다각 보드는 제거 또는 필드 프로그래밍을 목적으로하지 않는 펌웨어를 포함하는 탑재 EEPROM으로 설계되었습니다. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

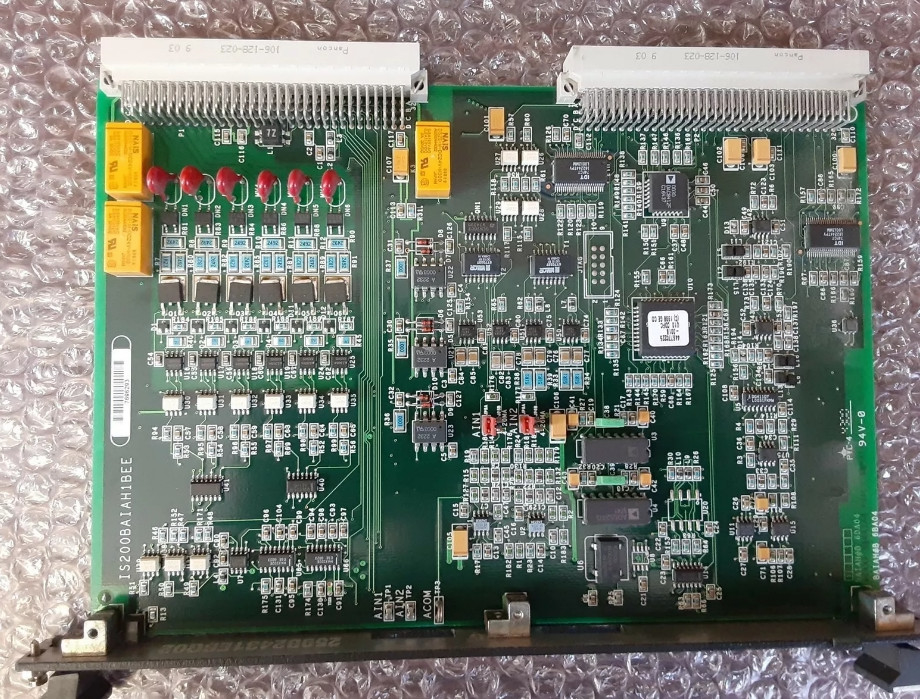

IS200BAIAH1B는 특정 래크 슬롯에 배치하도록 설계된 혁신 시리즈 보드입니다. 이 보드는 잘못된 래크 슬롯에 설치되면 손상 될 수 있습니다.이 피해 위험 때문에, 구매 결정을 내리기 전에 PCB 크기를 고려하는 것도 중요합니다.이 특정 인쇄 회로 보드는 9 인치로 길이 12 인치의 대략적인 측정 된 차원으로 수정됩니다.이 PCB의 두께는 1인치 반이 되지 않습니다. IS200BAIAH1B는 3개의 릴레, 6개의 바리스터, 4개의 점퍼 스위치, 3개의 테스트 포인트, 그리고 여러 개의 통합 회로들을 가지고 있습니다.보드는 한 가장자리에 위치한 두 backplane 커넥터이 배면 커넥터는 일반적으로 낮은 시장 가용성을 가진 Pancon 106-128-023 커넥터로 표시됩니다. 점퍼는 VIN 위치 또는 4-20 mA 위치로 배치되어야합니다.
