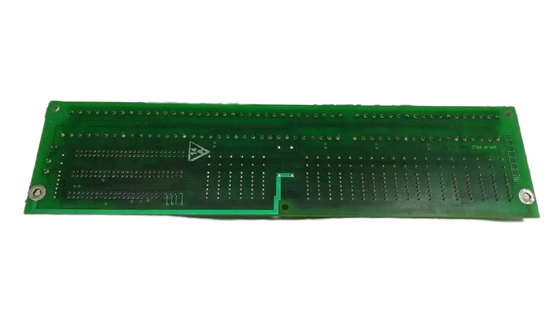

GE DS200DTBBG1A MarkV 터미널 보드 디지털 I/O 모듈 터미널 보드 커넥터 카드

GE DS200DTBBG1A MarkV 터미널 보드 디지털 I/O 모듈 터미널 보드 커넥터 카드

제품 세부 사항:

추가 정보:

설명:

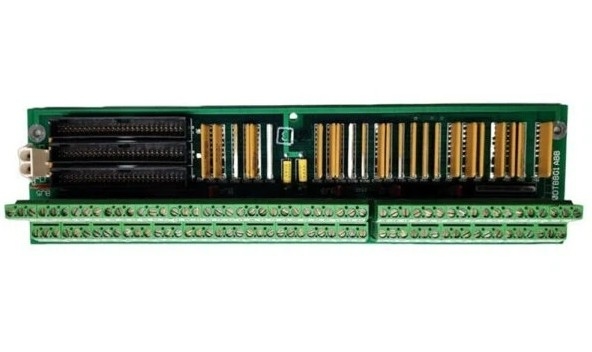

DS200DTBBG1A는 GE의 마크 V 시리즈에 해당하는 터미널 보드 디지털 커넥터 카드입니다. GE DS200DTBBG1A 터미널 디지털 커넥터 보드는 두 개의 터미널 블록을 가지고 있습니다.각각 95개의 신호 케이블을 위한 단말기를 포함하고 있습니다.. 50핀 연결 3개도 포함되어 있습니다. JFF, JFG, JFH는 40핀 연결 장치의 ID입니다. 또한 5개의 점퍼와 대검 연결 장치가 있습니다.보드에 40핀 연결 장치가 3개 있기 때문입니다.40pin 리본 와이어가 어떤 커넥터에 연결되는지를 추적하는 것이 중요합니다. 생산성을 회복하려면 보드를 교체한 후 드라이브를 다시 작동시키는 것이 중요합니다.

DS200DTBBG1A는 터빈 제어 시스템에 대한 고밀도, 쉽게 유지 관리 가능한 I / O 인터페이스를 제공하기 위해 설계되었습니다.총 190개의 터미널이 보드에는 50핀 연결 장치가 3개로 구성되어 있으며, 바요네트 방식의 연결 장치로 리본 케이블을 쉽게 연결하고 분리할 수 있습니다.DS200DTBBG1A는 마크 V 터빈 제어 시스템 시리즈의 접촉 입력 확장 종료 모듈로 사용됩니다., 디지털 입력을 확장 할 수 있습니다. 각 단말 블록은 95 개의 신호 케이블을 수용 할 수 있습니다. DS200DTBBG1A는 일반적으로 Mark V 시스템의 QD 또는 C 코어에 위치합니다.

DS200DTBBGIA 콘택트 입력 확장 종료 모듈의 터미널 블록에 최대 110 개의 신호 케이블을 연결할 가능성이 있습니다.이것은 별도의 신호 전선이 연결되는 곳을 문서화하는 방법이 없으면 관리하기가 어려울 것입니다.. 하나의 터미널 블록은 ID로 TB1를 할당하고 다른 터미널 블록은 ID로 TB2를 할당합니다. 개별 터미널은 각 터미널 블록에 순차적으로 번호가 있습니다.특정 터미널을 식별하려면 터미널 블록 ID를 사용 하 고 터미널에 번호를 부여예를 들어 TB1 90과 TB2 48. TB1 90은 터미널 블록 1의 터미널 90이고 TB2 48는 터미널 블록 2의 터미널 48입니다.

이제 이 DS200DTBBGIA 콘랙트 입력 확장 종료 모듈의 조립에 필요한 여러 하드웨어 요소가 밝혀졌습니다.이 Mark V 시리즈 제품과 호환되는 커넥터 유형을 설명 할 수 있습니다.이 DS200DTBBGIA 콘택트 입력 확장 종료 모듈과 함께 사용되는 일부 커넥터 유형에는 JRR TCDA 콘택트 입력 커넥터,JY 125 V dc DTBA 보드 전원 연결 장치, 그리고 일반적으로 사용하지 않는 JRS/T 커넥터.
