제품 세부 사항:

설명:

DS200DTBDG1A는 터빈 제어 시스템에서 사용되는 Mark V / Mark V LM 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 접촉 출력 확장 종료 모듈입니다.콘택트 출력 확장 종료 모듈 (DTBD) 의 위치에는 Q11이 포함됩니다., Q21 및 Q51. TCRA의 Q11, Q21 및 Q51의 위치 5에서 DTBD는 30 개의 릴레에 연결됩니다.Q21 및 Q51의 위치 4의 30 출력 중 16은 소레노이드로 설정 될 수 있습니다.J19과 J20이 연결되고 공장에서 설치된 와이어 점퍼가 변경되면, 두 개의 접촉 출력 (# 47 및 #48) 이 더 점화 변환기에 사용될 수 있습니다.

DS200DTBAG1A는 드라이브 제어 터미널 보드이다. 이 보드는 외부 I/O로 종료된다. 이것은 주로 GE Speedtronic EX2000 시리즈와 함께 사용된다.EX2000은 다양한 애플리케이션을 위한 유연한 플랫폼입니다.또한 심플렉스, 듀얼 및 트리플 레던던트 시스템에 대한 고속 네트워크 I/O를 제공합니다. DS200DTBAG1A는 산업용 수준의 아날로그 및 디지털 구성 요소로 구성된 다층 PCB입니다.종료 블록의 한 부분은 제거 가능한 커넥터입니다DTBA 터미널 보드는 다른 개정판에서 사용할 수 있습니다.

DS200DTBAG1A 보드는 매우 신뢰할 수 있으며 손상되기 쉬운 경우가 적습니다. 그러나 부적절한 취급과 잘못된 저장은 카드의 기능에 영향을 줄 수 있습니다.그래서 우리는 추천 조건에서 정적 민감한 저장 상자에 카드를 보관하는 것이 좋습니다.

이 DS200DTBDG1A 콘택트 출력 확장 종료 모듈은 위에서 언급했듯이,존경받는 브랜드인 제너럴 일렉트릭이 제조한 터빈 제어 시스템과 터빈 제어 시스템 부품 제품인 Mark V 시리즈의 일원으로서 존재하도록 제조되었습니다.마크 V는 원래 GE 제조사에서 더 이상 생산되지 않기 때문에 레거시 시리즈로 간주됩니다.이 DS200DTBDG1A 접촉 출력 확장 종료 모듈의 긴 기능 설명은 독특한 DTBD 기능 제품 약자로 반영됩니다.

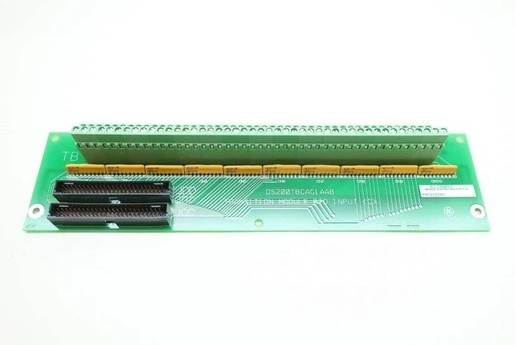

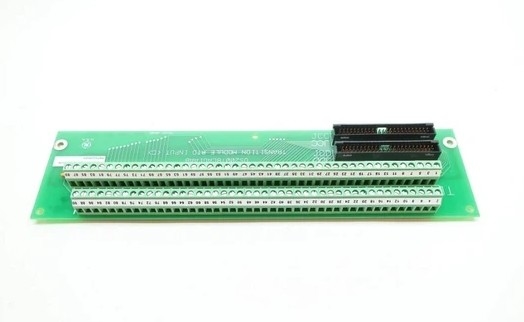

GE 터미널 보드 DS200DTBDG1A는 2개의 터미널 블록을 갖추고 있다. 각 블록은 신호 케이블을 위한 107개의 터미널을 포함하고 있다. GE 터미널 보드 DS200DTBDG1A는 또한 여러 가지 테스트 포인트, 2개의 점퍼,3 및 34핀 커넥터판에 표시된 테스트 포인트의 ID는 TP로 시작되고 숫자로 끝납니다. TP1과 TP2는 몇 가지 예입니다.이 DS200DTBDG1A 마크 V 시리즈 인쇄 회로 보드에 대한 최종 구매 결정을 하기 전에, 이 PCB는 GE의 Mark V 시리즈에 제공되는 원래 접촉 출력 확장 종료 모듈이 아니라는 사실을 아는 것이 중요합니다.이 DS200DTBDG1A PCB의 특이한 기능 향상 개정 없이 DS200DTBDG1 기본 인쇄 회로 보드가 될 것입니다.
