IS200DAMAG1B GE 스피드트론 가스 터빈 스누버 제어판

IS200DAMAG1B GE 스피드트론 가스 터빈 스누버 제어판

제품 세부 사항:

설명:

IS200DAMAG1B는 제너럴 일렉트릭스가 개발한 인버터 카드이다.그것은 상단 단계 다리를위한 단일 IGBT 모듈과 하단 단계 다리를위한 단일 IGBT 모듈과 함께 작동하도록 설계되었습니다.이 보드는 일반적으로 파워렉스 CM1000HA-28H IGBT입니다. 이 보드는 브릿지 개인성 인터페이스 보드와 IGBT의 게이트, 발사자 및 수집기 단말기에 직접 연결되도록 설계되었습니다.이것은 혁신 시리즈 620 프레임 저전압 드라이브에 대한 게이트 드라이브 증폭기와 인터페이스 보드입니다.

가스 및 증기 터빈 관리를 위한 GE Mark VI Speedtronic 시스템은 혁신 추진을 포함했습니다.이 모듈은 상단 단계 다리를 위한 단일 IGBT 모듈과 하단 단계 다리를 위한 단일 IGBT 모듈으로 작동합니다.일반적으로 파워렉스 CM1000HA-28H IGBT입니다. DAMA 보드는 브리지 퍼스널리티 인터페이스 보드와 IGBT의 게이트, 발사자 및 수집기 단말기에 직접 연결되도록 설계되었습니다.그것은 매개 변수를 저장하기 위해 이중 직선 메모리 모듈 (DIMM) 소켓을 갖추고 있습니다., 통신을 위한 이더넷 포트, 상태 표시 LED, 내장 펌웨어 업그레이드 기능. 인버터 카드는 또한 전력 반도체, 게이트 드라이버,전동 시스템에서 전기 전력의 흐름을 제어하기 위한 보호 회로이 카드는 고전력 애플리케이션에서 사용하도록 설계되었으며, 정압은 최대 690 볼트, 전류는 최대 1700 암페어입니다.

IS200DAMAG1BCB는 IGBT 모듈의 두 개의 다리와 함께 작동하는 깔끔한 보드입니다.그것은 상단 단계 다리와 하단 단계 다리 IGBT (일반적으로 CM1000HA-28 H Powerrex) 에 직접 연결을 통해 연결됩니다.보드는 또한 브리지 인격 인터페이스 보드 (BPIA) 에 연결됩니다. 연결은 두 개의 커넥터에 여러 핀을 통해 이루어집니다.12핀 수직 커넥터와 6핀 수직 커넥터를 포함한GE 출판물 GEI-100262A는 각 핀과 사용 및 연결 경로에 대한 완전한 목록을 제공합니다.

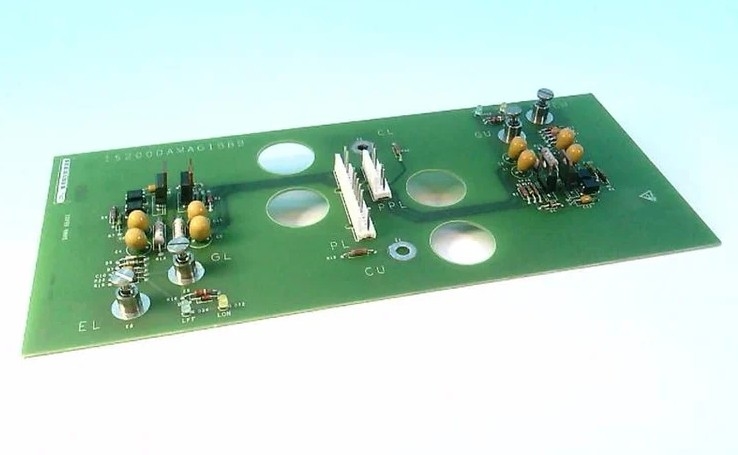

IS200DAMAG1B는 인버터 카드로 알려진 장치입니다. 이것은 인쇄 회로 보드 또는 PCB입니다. General Electric 또는 GE의 193x 시리즈의 구성 요소입니다.193x 시리즈는 산업용 가스 및 증기 터빈의 운영을 관리하는 데 사용되는 많은 장치로 구성됩니다.IS200DAMAG1B는 비교적 작은 직사각형 인쇄 회로 보드입니다. PCB의 양쪽에 두 그룹으로 집중 된 다양한 작은 전자 구성 요소가 발견 될 수 있습니다.이 그룹들 각각은 같은 성분을 포함하고 있습니다.각 그룹에 E 문자로 표시 된 두 개의 높은 은 금속 구성 요소가 볼 수 있습니다. 또한 각 그룹에 두 개의 네 개의 노란색 콘덴시터가 있습니다.
