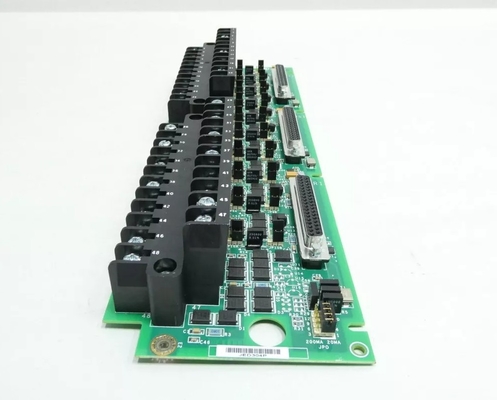

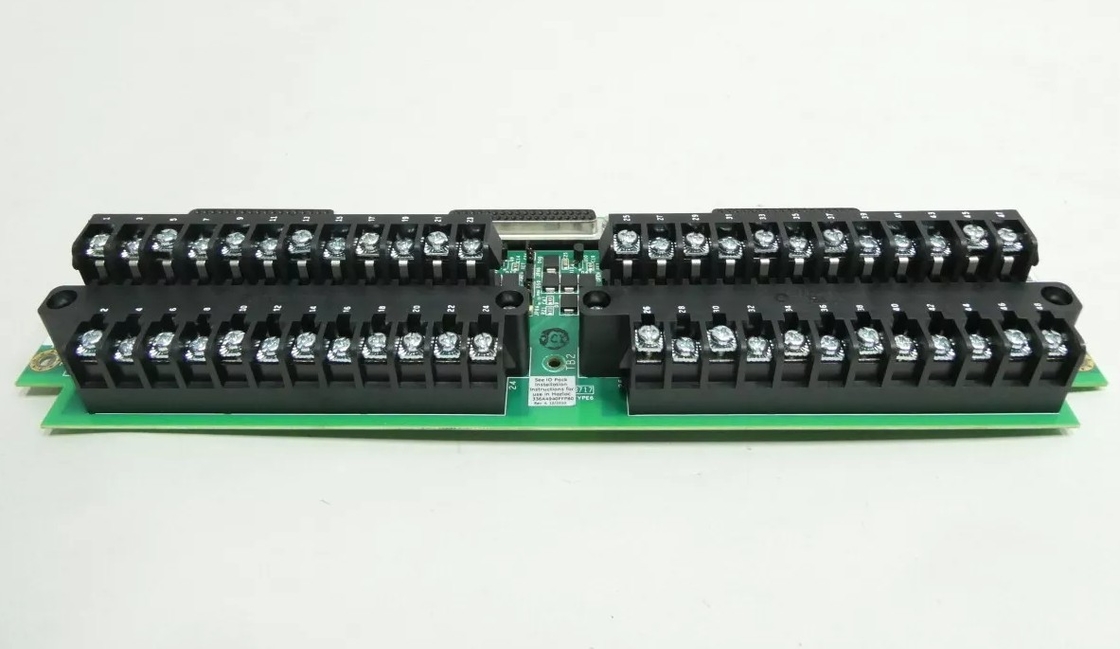

IS200DSPXH1B GE 디지털 신호 프로세서 제어판 스피드트로닉

IS200DSPXH1B GE 디지털 신호 프로세서 제어판 스피드트로닉

제품 세부 사항:

설명:

IS200DSPXH1B는 GE가 개발한 DSP (디지털 신호 프로세서) 제어판으로 기능합니다. 혁신 시리즈 드라이브 브릿지, 모터 규제 장치 및 게이트 기능의 주요 컨트롤러입니다.그것은 또한 EX2100 흥분 제어의 발전기 필드 제어 기능을 제어논리, 처리 및 인터페이스 기능은 모두 게시판에 의해 제공됩니다. 게시판은 고성능 디지털 신호 프로세서 (DSP), 표준 메모리 구성 요소,그리고 사용자 정의 로직 함수를 수행하는 애플리케이션 특유의 통합 회로 (ASIC)이 보드의 두 LED는 오류 및 상태 정보를 표시합니다. 보드에 문제가 있을 때 빨간색 DS1 LED가 켜집니다.녹색 DS2 LED는 게시판이 정상적으로 작동 할 때 깜빡일 것입니다, DSP가 멈췄을 때 단단한 상태가 될 것이고, 재설정 중에 오류가 발생하면 꺼질 것입니다.

어셈블리 수준에서는 ISBus Revision One와 기능 개정이 B이며 그룹 변형 H와 컨포멀 코팅을 갖추고 있습니다. I/O 커넥터는 P1, P5, P6로 구성됩니다.GE 모터스 및 산업 시스템에서 제조, 보드는 플래시, NVRAM, RAM 및 추가 기능과 같은 다양한 메모리 유형을 통합하고 있으며, 스택 오버플로우 (INT0), 인너 루프 로드 펄스 (INT1) 와 같은 표준 하드웨어 구성 요소와 함께,그리고 기본 수준에서 두 개의 구성 가능한 입력 (INT2 및 INT3).

DSP는 60MHz의 속도로 작동하며 계산을 수행하고 명령을 실행하는 주파수를 나타냅니다.높은 클럭 속도는 DSP가 복잡한 수학적 연산과 실시간 신호 처리 작업을 효율적으로 처리 할 수 있습니다.이 처리 속도는 오디오 및 비디오 처리, 통신 시스템, 제어 시스템,디지털 신호 분석이 인터럽트 (INT1) 는 시스템의 내부 루프 내에서 생성된 로드 펄스로 인해 발생한다. 이 이벤트를 기반으로 자원을 할당하거나 특정 작업을 수행할 수 있도록 DSP를 허용한다.

부팅 로더는 장치의 켜기 순서를 관리하는 펌웨어의 기본 구성 요소입니다.그것은 필수 시스템 구성 요소를 초기화하고 장치가 올바르게 시작하기 위해 필요한 환경을 설정하는 책임이 있습니다이 중요한 구성 요소에 대한 변경 사항이 장치의 적절한 기능을 방해 할 수 있으므로 부트 로더를 현장에서 다시 충전하거나 수정해서는 안된다는 점에 유의해야합니다.디지털 신호 컨트롤러 보드 모델 IS200DSPXH1B는 EX2100 흥분 컨트롤러 시리즈와 함께 사용할 수있는 DSPX 모델 중 하나입니다.DSPX 모델은 피지, 조정 가능한 하드웨어가 없으며 사용자 테스트 포인트를 포함하지 않습니다.당신의 IS200DSPXH1B 모델이 EX2100 시리즈와 함께 사용되고 있다면 DSPX 보드는 EISB로 알려진 다른 보드에 연결됩니다필요하다면 이 두 판이 분리 될 수 있습니다.
