IS200ISBBG1A GE Insync Bus Bypass Card 마크 VI EX2100 IS200 새 제품

IS200ISBBG1A GE Insync Bus Bypass Card 마크 VI EX2100 IS200 새 제품

제품 세부 사항:

설명:

IS200ISBBG1A는 GE가 개발한 인싱크 버스 바이패스 카드이다. EX2100 흥분 시스템의 일부이다. 모듈에는 JP1 인터록 바이패스 기능이 포함되어 있으며,융통 기능에 대한 향상된 유연성과 통제를 제공합니다.잇클로크 바이패스는 사용자가 일시적으로 잇클로크 시스템을 대체 할 수 있도록 허용하여 특정 잇클로크 조건이 존재하더라도 특정 작업 또는 기능을 수행 할 수 있습니다.콤팩트하게 설계되었습니다., 쉽게 설치 및 제어 시스템에 통합 할 수 있습니다. 일반적으로 산업용 응용 프로그램에서 사용되는 표준 장착 레일인 DIN 레일에 장착됩니다.모듈의 크기와 형태 요인은 공간 제한 환경에 적합합니다., 설치에 유연성을 제공합니다.

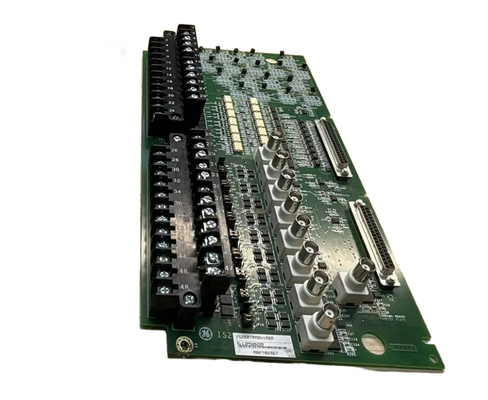

IS200ISBBG1A는 인쇄된 릴레이 다이어그램을 가진 두 개의 릴레로 구성되어 있습니다. 보드는 XMIT 데이터로 표시된 노란색 LED 표시기와 인터락 액티브로 표시된 녹색 LED 표시기가 있습니다.2개의 직선 다이오드, 단일 통합 회로, 하나의 점퍼 스위치, 여러 세라믹 콘덴서, 금속 필름 저항 및 다이오드. 보드?? 의 점퍼는 1-2 (비바이스) 또는 2-3 (비바이스) 로 설정할 수 있습니다.) IS200ISBBG1AAA의 다른 보드 구성 요소에는 두 위치 단말 스트립이 있습니다., 24 VDC 입력 및 3 개의 여성 플러그로 표시됩니다. 이것들은 RCV 데이터 인, XMIT 데이터 아웃 및 풀 듀플렉스로 표시됩니다. GE의 출판물 (수사서, 데이터 시트,이 제품에 대한 자세한 정보는. 4개의 커넥터로 장착되어 오프보드 컴포넌트 또는 다른 모듈과 연결을 용이하게 합니다. 이 커넥터에는 P1, P2, 그리고 P3로 표시된 3개의 플러그 커넥터가 포함됩니다.그리고 P4로 표시된 종단 스트립이 커넥터의 특정 기능은 다음과 같이 식별됩니다: P1 - 풀 듀플렉스, P2 - XMIT 데이터 출력, P3 - RCV 데이터 입력, P4 - 24 VDC 입력.커넥터는 데이터 교환 및 전원 공급 연결을위한 편리한 인터페이스를 제공합니다..

IS200ISBBG1A는 제너럴 일렉트릭이 마크 VI 시스템의 일부로 제조한 보드 부품이다.마크 VI는 GE가 수십 년 동안 생산한 장기적이고 성공적인 스피드트로닉 가스 및 증기 터빈 관리 시스템 중 마지막 중 하나였습니다.IS200ISBBG1AAA 모델의 점퍼는 두 가지 설정이 있습니다. 하나는 우회되고 다른 하나는 우회되지 않습니다. 우회 된 점퍼는 2-3이고 우회되지 않은 점퍼는 1-2입니다.두 점퍼의 차이에 대한 더 많은 정보를 위해이 두 점퍼의 차이점을 알아내기 위한 최고의 지식의 원천은 제너럴 일렉트릭이 될 것입니다.

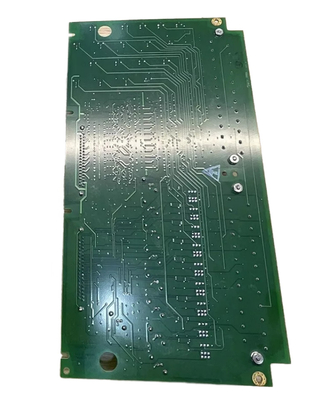

IS200ISBBG1A는 인싱크 버스 바이패스 카드로 기능합니다. 그것은 각 모서리에 여러 개의 공장에서 만든 드릴 구멍이있는 작은 회로 보드입니다.이 중 4개는 전도성 물질로 둘러싸여 있습니다.이 구멍은 DIN 레일에 카드를 장착하는 데 사용됩니다. 보드는 또한 보드 번호와 코드 6BA01 및 6DA01을 가지고 있습니다.
